Lugar de origem: | China |
Marca: | MEAN WELL |
Número do modelo: | RS-100-12 |
Quantidade de ordem mínima: | 2 conjuntos |
---|---|
Detalhes da embalagem: | Embalagem caixa de madeira |
Tempo de entrega: | 15 dias após ter assinado o contrato |
Termos de pagamento: | T/T. |
Habilidade da fonte: | 1000sets |
modelo: | RS-100-12 | TENSÃO DC: | 12V |
---|---|---|---|
escala atual: | 8.5A | TENSÃO AJUSTÁVEL ESCALA: | 11,4 ~ 13.2V |
Realçar: | dispositivos protetores elétricos,contator da alimentação de DC |

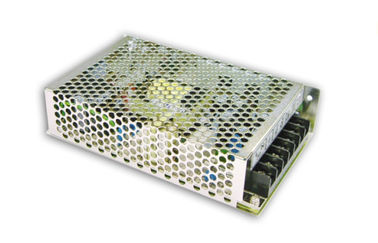

100W escolhem a fonte de alimentação do interruptor da saída, fonte de alimentação fechada AC/DC boa do meio.
Características:
MODELO | RS-100-3.3 | RS-100-5 | RS-100-12 | RS-100-15 | RS-100-24 | RS-100-48 | |
SAÍDA | TENSÃO DE C.C. | 3.3V | 5V | 12V | 15V | 24V | 48V |
CORRENTE AVALIADO | 20A | 7A | 8.5A | 7A | 4.5A | 2.3A | |
ESCALA ATUAL | 0 ~ 20A | 0 ~ 16A | 0 ~ 8.5A | 0 ~ 7A | 0 ~ 4.5A | 0 ~ 2.3A | |
PODER AVALIADO | 66W | 80W | 102W | 105W | 108W | 110.4W | |
ONDINHA & RUÍDO | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 200mVp-p | |
VOLTAGEADJ.RANGE | 3,2 ~3.5V | 4.75~5.5V | 11.4~13.2V | 14.25~16.5V | 22.8~26.4V | 45.6~52.8V | |
TOLERÂNCIA DA TENSÃO | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
LINEREGULATION | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
LOADREGULATION | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
INSTALAÇÃO, TEMPO DE ELEVAÇÃO | 500ms, 20ms/230VAC 1200ms, 30ms/115VAC na carga máxima | ||||||
SUSTENTE O TEMPO | 100ms/230VAC 18ms/115VAC na carga máxima | ||||||
ENTRADA | VOLTAGERANGE | 88 ~ 264VAC 125 ~ 373VDC (impulso do Withstand 300VAC para 5sec. Sem dano) | |||||
ESCALA DE FREQUÊNCIA | 47 ~ 63Hz | ||||||
EFICIÊNCIA | 74% | 77% | 81% | 82% | 84% | 84% | |
CORRENTE DA C.C. | 2.5A/115VAC 1.5A/230VAC | ||||||
CORRENTE DO INRUSH | COMEÇO FRIO 40A/230VAC | ||||||
CORRENTE DO ESCAPAMENTO | <2ma> | ||||||
PROTEÇÃO | SOBRECARGA | 110 ~ potência de saída avaliado de 150% | |||||
Protectiontype: O modo do soluço, recupera automaticamente depois que a condição de falha é removida | |||||||
SOBRE A TENSÃO | 3.8~4.45V | 5.75~6.75V | 13.8~16.2V | 17.25~20.25V | 27.6~32.4V | 55.2~64.8V | |
Tipo da proteção: O modo do soluço, recupera automaticamente depois que a condição de falha é removida | |||||||
AMBIENTE | TEMPERATURA DE TRABALHO. | -25~+70°C (refira a carga da saída que derating a curva) | |||||
UMIDADE DE TRABALHO | Não-condensação do RH de 20~90% | ||||||
UMIDADE DA TEMPERATURA DO ARMAZENAMENTO | -40~+85°C 10~95%RH | ||||||
TEMPCOEFFICIENT | ±0.03%/°C (0~50°C) | ||||||
VIBRAÇÃO | 10~500HZ, 5G 10min/1cycle, 60min. cada alongX, Y, Zaxes | ||||||
SEGURANÇA & COMPATIBILIDADE ELECTRÓNICA | STANDARD DE SEGURANÇA | U60950-1, TUV EN60950-1 aprovado | |||||
TENSÃO DE WITHSTAND | I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC | ||||||
RESISTÊNCIA DO ISOLAMENTO | I/P-O/P, I/P-FG, O/P-FG: RH dos ohms de 100M/500VDC/250 °C/70% | ||||||
EMISSÃO DA COMPATIBILIDADE ELECTRÓNICA | Conformidade (CISPR22) à classe EN55022 B, EN61000-3-2, - 3 | ||||||
IMUNIDADE DO EMS | Conformidade a EN61000-4-2, 3, 4, 5, 6, 8,11, nível da indústria clara, critérios de A | ||||||
OUTRO | MTBF | 260.8Khrs MIL-HDBK-217F mínimo (25 0C) | |||||
DIMENSÃO | 159*97*38mm (L*W*H) | ||||||
EMBALAGEM | 0.6Kg; 24pcs/15.4Kg/0.7CUFT |
Especificação mecânica (no milímetro)
