| Lugar de origem: | China |
| Marca: | Infineon |
| Número do modelo: | FF1500R12IE5 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Detalhes da embalagem: | Embalagem caixa de madeira |
| Tempo de entrega: | 25 dias após ter assinado o contrato |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 1000sets |
| VCES: | 1200V | Nom de IC: | 1500A |
|---|---|---|---|
| ICRM: | 3000A | Aplicações: | Movimentações do motor |
| Realçar: | módulo do igbt do poder superior,módulo do igbt do eupec |
||

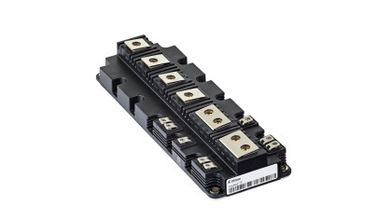

PrimePACK™3+modulewithTrench/FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12
Aplicações potenciais
• Sistemas de UPS
• Conversores de poder superior
• Aplicações solares
• Movimentações do motor
Características elétricas
• Tvj op = 175°C
• Temperatura de funcionamento prolongada Tvj op
• Vigor imbatível
• Trincheira IGBT 5
• A elevação procura um caminho mais curto a capacidade
Características mecânicas
• Pacote com CTI>400
• Densidade de poder superior
• Poder superior e capacidade térmica do ciclismo
• Distâncias altas da dispersão e do afastamento
Inversor de IGBT
Valores avaliados do máximo
| tensão do Coletor-emissor | Tvj = 25°C | VCES | 1200 | V |
| Corrente de coletor contínua da C.C. | TC = 100°C, Tvj máximo = 175°C | Nom de IC | 1500 | A |
| Corrente de coletor máxima repetitiva | tP = 1 Senhora | ICRM | 3000 | A |
| tensão máxima do Porta-emissor | VGES | +/--20 | V |
Tipo do Min. dos valores característicos. máximo.
| tensão de saturação do Coletor-emissor | IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V Tvj = 25°C Tvj = 125°C Tvj = 175°C |
VCE sentado | 1,70 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
| Tensão do ponto inicial da porta | IC = 41,0 miliampères, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | V |
| Carga da porta | VGE = -15 V… +15 V, VCE = 600V | QG | 7,15 | µC | ||
| Resistor interno da porta | Tvj = 25°C | RGint | 0,6 | Ω | ||
| Capacidade da entrada | f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 82,0 | N-F | ||
| Capacidade reversa de transferência | f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 3,25 | N-F | ||
| corrente da interrupção do Coletor-emissor | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | CONGELA | 5,0 | miliampère | ||
| corrente do escapamento do Porta-emissor | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 400 | nA | ||
| Tempo de atraso de ligação, carga indutiva | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TD sobre | 0,26 0,28 0,28 |
µs µs µs |
||
| Tempo de elevação, carga indutiva | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tr | 0,16 0,17 0,18 |
µs µs µs |
||
| Tempo de atraso da volta-fora, carga indutiva | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TD fora | 0,51 0,56 0,59 |
µs µs µs |
||
| Tempo de queda, carga indutiva | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tf | 0,09 0,11 0,13 |
µs µs µs |
||
| Perda de energia de ligação pelo pulso | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ±15 V, di/dt = 7900 A/µs (Tvj = 175°C) RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eternidade | 120 180 215 |
mJ mJ mJ |
||
| Perda de energia da volta-fora pelo pulso | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ±15 V, du/dt = 2750 V/µs (Tvj = 175°C) RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eoff | 155 195 220 |
mJ mJ mJ |
||
| Dados do SC | ≤ 15 V DE VGE, VCC = 900 V VCEmax = VCES - LsCE ·µs do ≤ 10 de di/dt tP, Tvj = 175°C |
ISC | 5600 | A | ||
| Resistência térmica, junção ao caso | Cada IGBT/por IGBT | RthJC | 19,5 | K/kW | ||
| Resistência térmica, caso ao dissipador de calor | cada IGBT/por IGBT λPaste = 1 com (m·K)/λgrease =1 com (m·K) |
RthCH | 12,5 | K/kW | ||
| Temperatura sob circunstâncias do interruptor | Tvj op | -40 | 175 | °C |
