| Contato: | 1 Formulário X, 2 Formulário A e 2 Formulário C Arranjos de contacto | bobina: | Não-travamento |
|---|---|---|---|
| Corrente da bobina: | 75mA | Resistência ao isolamento: | 1000MΩ |
| Tipo do contato: | SPST(1FormulárioX) | Corrente máxima: | 10A |
| Potência: | 1.25W | tensão de câmbio: | 150VDC |
| Realçar: | KUP-11A55-120,24VDC Tyco Electronics Relay,Conecte rapidamente o Tyco Electronics Relay |
||

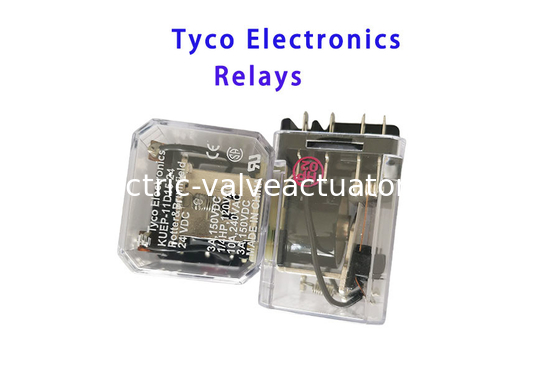

Relais de ligação de painel da série KUEP
1 Formulário X, 2 Formulário A e 2 Formulário C
Corrente nominal de 10 amperios
Explosão magnética
Opções de montagem diversas
Disponibilidade da lâmpada indicadora
KUEP
Contactor:
Ligação rápida, Soldador.
Contacto - Classe de corrente = Classe 5A a 10A Menor que 16A
Corrente de contacto (A) = 10
Contato - Limitador de corrente contínua (A) 10
Contato - Limitando a corrente de produção (A) = 10
Corrente de contato - limitação de quebra (A) = 10
Isolamento - Classe inicial de dielétrico entre bobinas/contato = classe 1500V a 2500VA
Isolamento - Dieléctrico inicial entre contatos abertos (V rms) = 1200
Resistência dielétrica - corpo de contacto do fio (V rms) = 2200
Contacto - Tensão nominal (vDC) = 150
Contato - Limitando a corrente de curto-tempo (A) = 10
Contacto - Comutação Carga recomendada.Min.= 300mA a 12V
Voltagem da linha (VDC) = 24
tensão da linha (2)= 472
Potência nominal da linha (mw) = 1250
Classe de potência nominal da bobina = 1W a 1,5W
Isolamento - Resistência de isolamento inicial (MR= 100000)
Tamanho:
Classe de comprimento mecânico = 35 mm a 40 mm
Comprimento (mm) = 38,90[1,550]
Mecânico - Classe de largura = 30 mm a 40 mmClasse
Largura (mm [in]) = 35,70[1,405]
Mecânico - Classe de altura = 40 mm a 50 mmClasse 5
Altura (mm [in]) = 48,40[1.905]
Tipo de instalação = Socket
Peso (g [oz]) = 85,00[2,988]
Material de contacto = AgCdO
Contacto - Número de polícias = 1
Contacto - Características especiais = MagneticBlowout
Formulário de combinação de contactos = 1 Formulário X ((NO,Bridging)
Sistema de excitação da bobina = Monestable, DC
Círculo - Características especiais = UL Círculo de isolamentoClasse B
Norma: RoHS/ELV
Normas aprovadas/registradas = CSA, UL
Ambiental - Categoria de proteção = RTI Ambiental - Temperatura ambiente, Max.(°c[F]) = 70[158]
Classe Ambiental - Classe de temperatura ambiente= 50°C a 70°C
Acessórios/tipo de tomada de ligação = fixação de trilhoTratação de ligação, fixação de ligação, fixação de PCB, fixação de DIN-rail, fixação de chassiTratação de ligação
| Nome | Relais eletrónicos de controlo |
|---|---|
| Força dielétrica | 2000VAC/1min |
| Voltagem da bobina | 35 a 125VDC 6 a 240VAC |
| Resistência ao isolamento | 1000 MΩ |
| Voltagem | 12V/24V/220V |
| Humidade | ≤ 85%RH |
| Corrente | 10A/20A/30A |
| Temperatura de funcionamento | -25°C-70°C |
| Resistência da bobina | 50Ω-1000Ω |
| Duração da vida | >=100.000 vezes |
| Marca | Tyco Relays KUP-14A35-120 TE Conectividade, Tyco Relays KUP-11A55-120 TE Conectividade, Tyco Relays KUP-11A15-24 TE Conectividade |
Os relés de controlo eletrónico Tyco KUEP-3D35-24 da TE Connectivity foram concebidos para proporcionar um controlo fiável numa grande variedade de aplicações.Temperatura de funcionamento de -40°C a 85°C e umidade ≤85%RHCom características como uma capacidade de contacto de 5A/10A/15A/20A, tensão de 12V/24V/220V e tamanho de 38*35*48mm, é ideal para controlar circuitos industriais,Aplicações comerciais e residenciaisEste produto confiável é adequado para utilização a longo prazo e pode ser utilizado para controlar motores, bombas, ventiladores, solenoides, válvulas e outras aplicações industriais.Também é utilizado em sistemas de telecomunicaçõesAlém disso, pode ser usado em sistemas de automação doméstica e sistemas de segurança como fechaduras de portas, luzes e alarmes.
Oferecemos suporte técnico e serviço para o Controle Eletrônico Relay.
Oferecemos serviços de reparação e manutenção para garantir que o seu relé de controlo electrónico permaneça em ótimas condições.Também oferecemos peças sobressalentes e componentes para ajudar a manter o seu sistema funcionando sem problemas.
Podemos fornecer apoio e assistência remotamente ou no local, dependendo das suas necessidades..
Embalagem e transporte do relé de controlo electrónico:
