Descrição do produto:

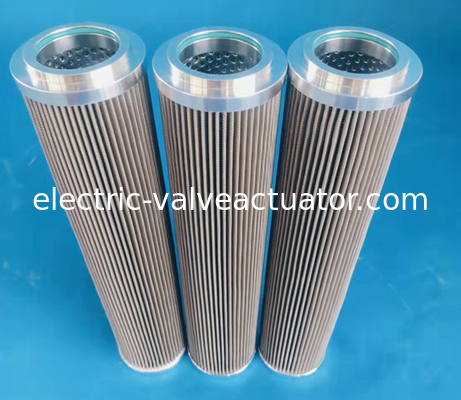

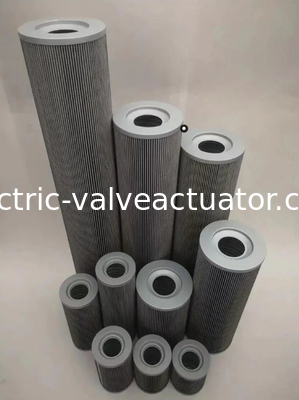

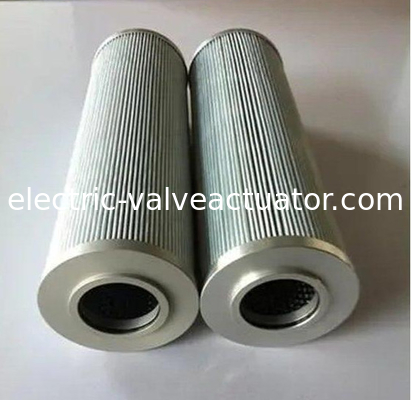

O elemento de filtro de retorno de óleo HBX-250 × 10 é um elemento de filtro de óleo instalado na placa de filtros de tubulação de pressão ZU, QU, WU e outras séries ligados.É usado para filtrar impurezas mecânicas misturadas em óleo hidráulico e goma, asfalto, resíduos de carbono, etc. gerados pelas alterações químicas do próprio óleo hidráulico, garantindo assim o funcionamento normal do sistema hidráulico.O elemento de filtro de óleo hidráulico HBX-40 × 40 é feito de materiais de filtragem como fibra de vidro e malha metálica, que possuem as vantagens de alta precisão de filtragem, elevada capacidade de fluxo de óleo, pequena perda de pressão inicial e grande absorção de poluentes.A sua precisão de filtragem é calibrada com precisão absoluta de filtragem, e a relação de filtragem é β 3, 5, 10, 20> 200, e a eficiência de filtragem é igual ou superior a 99,5%, em conformidade com as normas ISO.
Características:
Padrão de inspecção do elemento do filtro de óleo de retorno HBX-250 × 10ent:
Ensaio n.o 1: ISO 2941 · · Verificação do desempenho anti-ruptura dos cartuchos de filtro
Ensaio n.o 2: ISO2942 · · Determinação da integridade estrutural dos cartuchos de filtro
Teste n.o 3: ISO2943 Determinação da compatibilidade entre materiais de elementos de filtro e líquidos
Ensaio 4: Método de ensaio de carga final ISO3723 ·· para cartuchos de filtro
Ensaio n.o 5: ISO 3724 · · Determinação das características de fadiga dos cartuchos de filtro
Ensaio n.o 6: ISO3968 · · Determinação das características do caudal de pressão diferencial dos cartuchos de filtro
Ensaio n.o 7: ISO4572 ·· Determinação das características de filtração dos elementos de filtro pelo método de passagem múltipla
TZX2-63 elemento de filtro HDX-10 * 10 elemento de filtro de óleo FBX-250X20 elemento de filtro de óleo de retorno
Parâmetros técnicos:
Precisão: 1-3um 3-5 um 5-12 um 20-25 um
Material: Papel de filtragem de fibra de vidro-BN rede tecida de aço inoxidável-W papel de filtragem de pasta de madeira-P rede sinterizada de aço inoxidável-V
Material de vedação: anel de borracha Z-fluor-borracha D-nitril
Pressão de trabalho (MAX): 0,6~42Mpa
Meio de trabalho: óleo hidráulico geral, óleo hidráulico fosfato, emulsão, água de etilenoglicol
Temperatura de funcionamento: -30 °C~+110 °C
(1) Rigidez axial: o elemento de filtro não deve deformar-se ou danificar-se quando submetido a cargas axiais, de acordo com os documentos de processo da indústria.
(2) Rigidez de aplanamento: o elemento de filtro não deve deformar-se ou danificar-se quando submetido à queda de pressão extrema especificada nos documentos de processo da indústria.
(3) Características do caudal de queda de pressão: a curva característica do caudal de pressão do elemento de filtragem deve ser normalizada nos documentos de processo industrial.
Aplicações:
1- Metalurgia: utilizadas para filtragem de sistemas hidráulicos de laminadoras e máquinas de fundição contínua, bem como para filtragem de vários equipamentos de lubrificação.
2- Petroquímica: separação e valorização de produtos e produtos intermediários nos processos de refinação e produção química, purificação de líquidos, purificação de fitas magnéticas, discos ópticos,e filmes fotográficos na fabricação, e filtragem de água de injecção de campos petrolíferos e partículas de gás natural.
3- têxteis: purificação e filtragem uniforme da fusão do poliéster durante o processo de desenho, filtragem protetora do compressor de ar e remoção de óleo e água do gás comprimido.
4Eletrónica e farmacêutica: filtragem pré-tratamento de água por osmose reversa e água desionizada, filtragem pré-tratamento de detergente e glicose.
5- energia térmica e nuclear: purificação de óleo em sistemas de lubrificação, sistemas de regulação de velocidade, sistemas de regulação de desvio de turbinas a gás e caldeiras, purificação de bombas de água de alimentação, ventiladores,e sistemas de remoção de poeira.
6- Várias operações de elevação e manuseio: desde máquinas de construção, como elevação e carregamento, até veículos especiais para combate a incêndios, manutenção e manuseio, carga de navios e guindastes de âncora,Equipamento para altos fornos e siderurgia, fechaduras de navios, dispositivos de abertura e fechamento de portas de navios, pomares e palcos elevadores em teatros, várias linhas de transporte automáticas, etc.
7. Vários dispositivos operacionais que exigem força, tais como prensas hidráulicas, materiais metálicos de fundição a pressão, formação, laminagem, laminagem, alongamento e aparelhos de corte,Máquinas de moldagem por injecção de plástico, extrusoras de plástico e outras máquinas químicas, tractores, colhedoras e outras máquinas agrícolas e florestais utilizadas para extração madeireira e mineração, equipamento de escavação para túneis, minas e terra,equipamento de direção para vários navios, etc.
8Alta resposta e controlo de alta precisão: dispositivos para rastrear e conduzir artilharia, estabilizar torres, eliminar balanço do navio, controlo de atitude de aeronaves e mísseis,Sistemas de posicionamento de alta precisão para máquinas de usinagem, condução e controlo de robôs industriais, controlo da espessura da prensagem de chapas metálicas e do corte de couro, controlo da velocidade dos geradores das centrais eléctricas,Máquinas de ensaio e mesas de vibração de alto rendimento, simuladores de movimento em larga escala e instalações de entretenimento, etc.
9- Operação e controlo automáticos de combinações de programas de trabalho múltiplos: máquinas-ferramentas combinadas, linhas automáticas de processamento mecânico, etc.
10- Locais de trabalho especiais: Equipamento de trabalho em ambientes especiais, tais como subterrâneos, subaquáticos e à prova de explosões.
