Uso

Este dispositivo aplica-se à produção de electricidade, ferro e aço, metalurgia, indústria química e outros campos, pode monitora continuamente vibrações do rolamento e temperatura do rolamento no vário mechanisma de giro, para ajudar usuários a compreender o opeartion do equipamento e para fazer a manutenção.

Funções

1.Highly inteligente, todos os parâmetros pode ser ajustado em um painel de controle.

2.Suitable para a monitoração em linha por muito tempo, fáceis ao installand eliminam erros, não precisando nenhuma manutenção do local.

saída digital de alarme 3,2 nivelado.

saída 4.4~20mA atual análoga.

configurações 5.Free da escala de medição, do alarme e do valor do perigo.

registro 6.Automatic e inquirie do valor de amostra máxima.

vibração 7.Monitoring e temperatura de um ponto ao mesmo tempo.

Parâmetros técnicos

1.Sensors: Tipo do sinal: Vibração (vibração do rolamento) e temperatura (PT100) dois sinais.

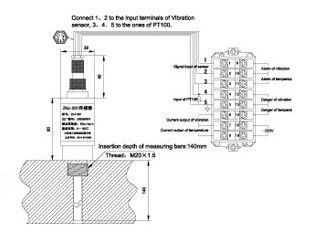

Dimensões externos e mapa da instalação: veja o figo.

2. Exposição feita: exposição de diodo emissor de luz digital

escala 3.Measuring: Amplitude: 0~200μm*, 0~300μm, 0~500μm (pico-pico)

Intensidade: 0~20mm/s*, 0~40mm/s (RMS)

Freqüência: 10~300Hz (vibração) /1~3000Hz do rolamento (vibração da linha central)

precisão 4.Measuring: ±0.5 classe, erro linear ≤1%FS

sinal 5.Input: Sensor da vibração ZHJ-201 e do tempereture

sinal 6.Output: Saída atual: 4~20mA (load≤1KΩ)

interruptor de 2 níveis output: C.C. 27V/2A ou AC250V/5A

temperatura 7.Environmental: -10~65℃ (humidade relativa: ≤85%)

8. Linha da instalação: M20×1.5

votage 9.Power: AC200v/50Hz±10%

10.Installation: Disco

dimensão 11.External: 48mm (comprimento) ×96mm (altura) ×110mm (profundidade)

tamanho 12.Hole: × (de 45+0.7mm) (92+0.7mm)
