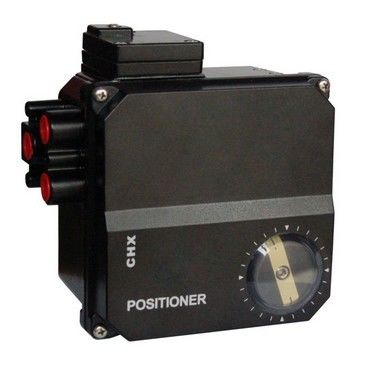

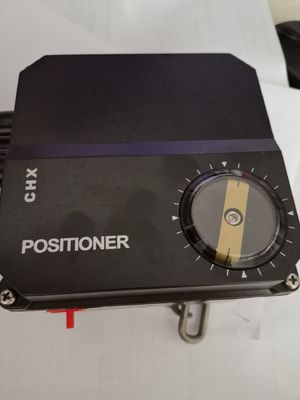

CHX (EP) - tipo elétrico NE724/S1 POSTIONER ELETRO-PNEUMÁTICO do positioner CHX da válvula 724AH

chx700 o tipo positioner elétrico da válvula converte o sinal da C.C. de 4-20 miliampère do porto do io do regulador ou do computador na força aerodinâmica, e conduz a válvula de regulamento pelo cilindro ativo simples ou duplo para realizar o deslocamento angular ou o deslocamento linear. O controle de laço fechado é realizado através do sistema de feedback da came, que faz a válvula de regulamento realizar o deslocamento angular exato ou o deslocamento linear proporcional ao sinal de entrada.

- Sinal de entrada padrão 4~20 C.C. da C.C. 0~20 miliampère do miliampère

- Escala 4~12 C.C. da C.C. 12~20 miliampère do miliampère

- Impedância entrada 220ω±10ω

- Ângulo 95° do feedback

- viagem reta: milímetro 20-140

- sentido do controle positivo e ineficaz

- O relacionamento e linear sobre a viagem e o sinal

- Mpa da pressão 0.14~0.8 da fonte

- Pressão <0>

- temperatura ambiental -25~85℃ - temperatura ambiental de ≤0.05%℃

- Classe ip54 de proteção

- consumo do gás 0,5 m3n/h

φ4, φ6 do atuador de harmonização servo da válvula de corrediça

Desempenho quando as cargas do atuador forem relativamente estáveis

- ≤ -0,4% da zona morta

- retardação <>

- linear<>

- Efeitos da vibração (1,5 g – 100hz) ≤1%

O escudo do material estrutural é tratado pelo ácido glutamic e a superfície exterior é revestida com o pulverizador de pó eletrostático. A tampa é policarbonato, as peças internas são liga de aço inoxidável e de alumínio, ambos são materiais resistentes à corrosão, e a tecnologia de superfície é tratada.

Relação entrante g1/2 ou m20×1.5

Cabo aplicável φ5-φ10

Zg 1/4" da relação de Airpipe

peso aproximadamente 2,3 quilogramas
