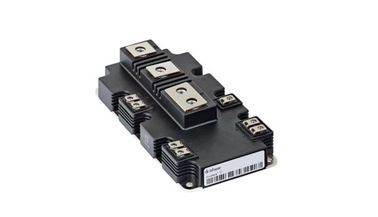

Módulo automotivo de Infineon IGBT, conversores FF1200R12IE5 do módulo do poder superior IGBT

Name: Módulo automotivo de Infineon IGBT, conversores FF1200R12IE5 do módulo do poder superior IGBT
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: FF1200R12IE5
Price: 210.00 USD
Availability: InStock

Nome da marca:	Infineon
Número do modelo:	FF1200R12IE5
MOQ:	1 conjunto
Condições de pagamento:	T/T.
Capacidade de abastecimento:	1000sets

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

VCES:

1200V

Nom de IC:

1200A

ICRM:

2400A

Detalhes da embalagem:

Embalagem caixa de madeira

Habilidade da fonte:

1000sets

Destacar:

módulo do igbt do poder superior

módulo do igbt do eupec

Descrição do produto

O motor automotivo dos conversores de poder superior FF1200R12IE5 dos módulos de Infineon Technologies IGBT conduz

Aplicações típicas
• Conversores de poder superior
• Movimentações do motor
• Sistemas de UPS

Características elétricas
• Temperatura de funcionamento prolongada Tvj op
• A elevação procura um caminho mais curto a capacidade
• Vigor imbatível
• Tvj op = 175°C
• Trincheira IGBT 5

Características mecânicas
• Pacote com CTI>400
• Densidade de poder superior
• Poder superior e capacidade térmica do ciclismo
• Distâncias altas da dispersão e do afastamento

Inversor de IGBT
Valores avaliados do máximo

tensão do Coletor-emissor	Tvj = 25°C	VCES	1200	V
Corrente de coletor contínua da C.C.	TC = 80°C, Tvj máximo = 175°C	Nom de IC	1200	A
Corrente de coletor máxima repetitiva	tP = 1 Senhora	ICRM	2400	A
tensão máxima do Porta-emissor		VGES	+/--20	V

Tipo do Min. dos valores característicos. máximo.

tensão de saturação do Coletor-emissor	IC = 1200 A, VGE = 15 V Tvj = 25°C IC = 1200 A, VGE = 15 V Tvj = 125°C IC = 1200 A, VGE = 15 V Tvj = 175°C	VCE sentado		1,70 2,00 2,15	2,15 2,45 2,60	VVV
Tensão do ponto inicial da porta	IC = 33,0 miliampères, VCE = VGE, Tvj = 25°C	VGEth	5,25	5,80	6,35	V
Carga da porta	VGE = -15 V… +15 V, VCE = 600V	QG		5,75		µC
Resistor interno da porta	Tvj = 25°C	RGint		0,75		Ω
Capacidade da entrada	f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V	Cies		65,5		N-F
Capacidade reversa de transferência	f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V	Cres		2,60		N-F
corrente da interrupção do Coletor-emissor	VCE = 1200 V, VGE = 0 V, Tvj = 25°C	CONGELA			5,0	miliampère
corrente do escapamento do Porta-emissor	VCE = 0 V, VGE = 20 V, Tvj = 25°C	IGES			400	nA
Tempo de atraso de ligação, carga indutiva	IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C	TD sobre		0,20 0,23 0,25		µs µs µs
Tempo de elevação, carga indutiva	IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C	tr		0,16 0,17 0,18		µs µs µs
Tempo de atraso da volta-fora, carga indutiva	IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C	TD fora		0,48 0,52 0,55		µs µs µs
Tempo de queda, carga indutiva	IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C	tf		0,08 0,11 0,13		µs µs µs
Perda de energia de ligação pelo pulso	IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25°C VGE = ±15 V, di/dt = 6000 A/µs (Tvj = 175°C) Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C	Eternidade		80,0 120 160		mJ mJ mJ
Perda de energia da volta-fora pelo pulso	IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25°C VGE = ±15 V, du/dt = 2800 V/µs (Tvj = 175°C) Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C	Eoff		130 160 180		mJ mJ mJ
Dados do SC	≤ 15 V DE VGE, VCC = 900 V VCEmax = VCES - LsCE ·µs do ≤ 10 de di/dt tP, Tvj = 175°C	ISC		4000		A
Resistência térmica, junção ao caso	IGBT/per IGBT	RthJC			28,7	K/kW
Resistência térmica, caso ao dissipador de calor	IGBT/per IGBT λPaste=1W/(m·K)/λgrease=1W/(m·K)	RthCH		22,1		K/kW
Temperatura sob circunstâncias do interruptor		Tvj op	-40		175	°C

Módulo automotivo de Infineon IGBT, conversores FF1200R12IE5 do módulo do poder superior IGBT 0
