Lugar de origem: | CHINA |
Marca: | OEM |
Número do modelo: | positioner |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Detalhes da embalagem: | Embalagem caixa de madeira |
Tempo de entrega: | 15 dias após ter assinado o contrato |
Termos de pagamento: | T/T. |
Habilidade da fonte: | 1000sets |
modelo: | YT-1000L, YT-1000R | Sinal de entrada: | C.C. 4~20mA |
---|---|---|---|
Impedância: | 250±15Ω | Proteção: | IP66 |
Material: | Liga de alumínio | ||
Realçar: | electro macaco hidráulico,electro maquinaria hidráulica |
Atuador elétrico da válvula IP66, Positioner elétrico CHX-1000 da válvula

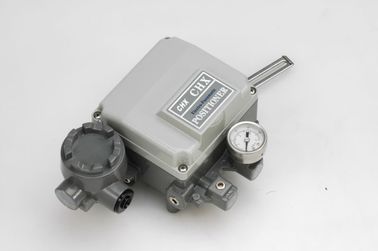

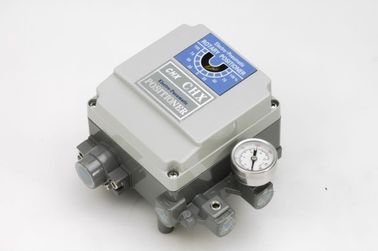

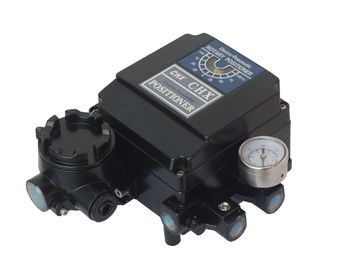

Positioner elétrico da válvula CHX-1000
O positioner pneumático elétrico de CHX -1000R é usado para o funcionamento giratório dos atuadores pneumáticos da válvula giratória por meio do controlador ou dos sistemas de controlo elétricos com um sinal de saída análoga de 4 a 20 miliampères ou de escalas rachadas
Sumário
Localizador elétrico da válvula CHX-1000 que é incompatível com atuadores, e sinal atual da C.C. do recibo 4~20mA do controlador ou o sistema de controlo, a seguir a transferência na pressão de ar que transferência ao atuador que conectam com ela, a fim controlar a posição do valor.
Características
1. Sem o covibration em 5~200Hz
2. Pode facilmente ser convertido entre a ação e reação direta, única ação e ação dobro
3. Para os atuadores pequenos que podem ser passados com do redução do localizador que estrangula para impedir a vibração
4. Baixo consumo do ar, melhor economia
5. escala 1/2 rachada disponível pela mudança simples da parte
Parâmetro técnico
Erro básico: ±1% (única ação); ±2% (ação dobro)
Diferença do retorno: 1% (única ação), 2% (ação dobro)
Faixa inoperante: 0,4% (única ação), 0,8% (ação dobro)
Curso avaliado: 0~ (10~100) milímetros [curso angular (curso de canto) 0~ (50°~90°)]
Pressão de ar: 0.14~0.55Mpa
Sinal de entrada: 4~20mA.DC (rotina); 0~10mA.DC, 4~12mA.DC, 12~20mA.DC, 0~5mA.DC, 5~10mA.DC
Pressão da saída: 0.02-0.5MPa
Consumo do gás: atuador deactuação: 3L/min (suprimento de ar: 0.14Mpa), atuador de efeito duplo: 15L/min (suprimento de ar: 0.55Mpa)
Característica de saída: linear
Temperatura ambiental: intrìnseca segurança 40~+60°C, -20~+60°C à prova de chama
Humidade relativa: 5%-100%
Tipo ex (grau): tipo à prova de chama (Exd II BT6), intrìnseca tipo da segurança mim (Exia II CT6)
Impedância da entrada: 4~20mA DC/280 ±10Ω (em 20°C)
0~ 10mA.DC/950 ±30Ω (em 20°C)
Conexão de ar: ZG1/4
Relação do poder: Entrada do cabo G1/2 para a série de ECN - G1/2 (GYB02569u)
Material do alojamento: Processo de pulverização da liga de alumínio
Tamanho do esboço: (milímetro) curso angular reto do curso 221×166.5×117.5 221×166.5×113.5 (milímetro) (length×width×height)
Peso: 2.8Kg
modelo
descrição |
YT-1000L |
YT-1000R |
||
Linear |
Giratório |
|||
único |
dobro |
único |
dobro |
|
sinal de entrada |
C.C. 4~20mA |
|||
impedância |
250±15Ω |
|||
pressão da fonte |
1.4~7kgf/cm2 (20~100psi) |
|||
curso |
10~150mm 0~90° |
|||
Conexão de ar |
PINTA (NPT) 1/4 |
|||
Conexão do calibre |
PINTA (NPT) 1/8 |
|||
canalização |
PF1/2 (G1/2) |
|||
À prova de explosões |
Exia BT6, Exdm BT6, Exdm CT6 |
|||
proteção |
IP66 |
|||
Temperatura ambiental |
-20~7degree |
|||
linearidades |
±1%F.S. ±2%F.S. |
|||
histerese |
±1%F.S. |
|||
sensibilidade |
±0.2%F.S. ±0.5%F.S. |
|||
Repetibilidade |
±0.5% |
|||
Consumo do ar |
3LPM (Sup=1.4kgf/cm2,20psi) |
|||
Fluxo |
80LPM (Sup=1.4kgf/cm2,20psi) |
|||
Material |
Liga de alumínio |
|||
Peso |
2..7kg (6lb), 2.8kg (6.2lb) |
