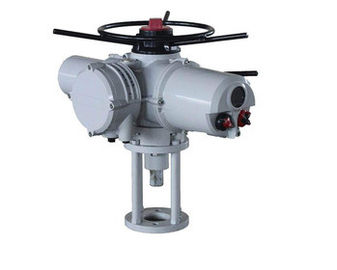

Atuadores da válvula pneumática e atuadores de válvula hidráulica, atuadores bondes do atuador IQ3 de Rotork
Sumário
A versão de modulação do Q.I. atuador bonde de 3 fases tem um acionador de partida de inversão de circuito integrado no lugar dos eletro contatores mecânicos. Caracteriza circuitos de controle remoto da rápido-resposta para o controle rápido. Para aperfeiçoar o controle posicional, o acionador de partida de circuito integrado igualmente adiciona uma característica eletrônica do ‘freio’ do motor.
O IQM é apropriado para até 1.200 começos pela hora (S4/classe C). O torque direto do assento output a escala de 10 a 544 lbf.ft do nanômetro (7 a 400). Com caixas de engrenagens da segunda etapa, torque até 3.600 nanômetro do assento da saída (2.655 lbf.ft) e parte-volta até 77.000 nanômetro (56.790 lbf.ft).
atuador bonde da Multi-volta EM-FORa:
IQ10, IQ12, IQ18, IQ20, IQ25, IQ35, IQ40, IQ70, IQ90, IQ91, IQ95
IQC10, IQC12, IQC18, IQC20, IQC25, IQC35, IQC40, IQC70, IQC90, IQC91, IQC95
IA10, IA12, IA18, IA20, IA25, IA35, IA40, IA70, IA90, IA91, IA95
atuador bonde da Multi-volta que modula
Entrada e sinal de saída: 4-20ma
IQM10, IQM12, IQM18, IQM20, IQM25, IQM35, IQM40, IQM70, IQM90, IQM91, IQM95
IM10, IM12, IM18, IM20, IM25, IM35, IM40, IM70, IM90, IM91, IM95
Características
|
Parâmetros do Q.I. de ROTORK, IQC, IQM, IM série: |
|
|
No. do modelo: |
Q.I. IQC IQM IM |
|
Torque avaliado: |
100Nm-3000Nm |
|
Velocidade revolvendo: |
18r/min 24r/min 36r/min 72r/min |
|
Fonte de alimentação: |
(±10%) fase trifásica 220V do sinal 380V |
|
Poder avaliado: |
0.05Kw 0.07Kw 0.12kw 0.17kw |
|
Frequência: |
50Hz 60hz |
|
Moeda avaliado: |
0.45A 0.6A 1.3A 0.85A2.1A 3.6A16.5A 35A 88A |
|
Moeda do começo: |
0.45A |
|
A instalação: |
montado diretamente |
|
Método de controle: |
-fora no tipo ou no tipo da modulação (entrada e sinal de saída 4-20ma) |
|
Classe da proteção: |
IP 55-IP68 |
|
Peso: |
25kg-165kg |
|
Ângulo eficaz |
0-360° (escala ajustável 0°-105°) |
|
Controle básico: |
erro básico ±10%; diferença do retorno ≤1%; área inoperante ≤1% |
|
Umidade ambiental: |
nenhum gás corrosivo |
|
Código ISO5210 da flange |
|
|
Direct montou: |
Código ISO5210 da flange: F16 |
|
Diamter do furo do eixo (milímetro): max∅70 |
|
