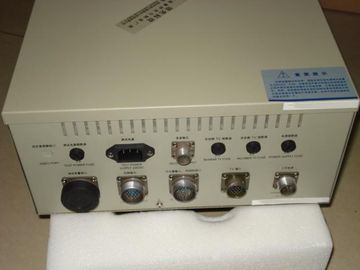

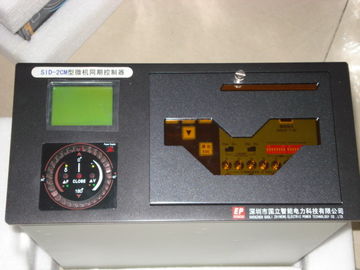

Relé de proteção do transformador, SID - quase automático de 2CM - sincronizando o dispositivo

Função principal:

1 há doze canais a ser usados para o gerador de poder das unidades 1-12 ou

as linhas eléctricas que paralelizam em um dispositivo, em um tipo e em um atributo da paralelização podem ser distintas.

2 parâmetros de ajuste: tempo do disjuntor; Diferencial permissível da tensão; sobre o valor de protecção da tensão;

Valor permissível da diferença da freqüência; coeficiente do controle de freqüência; coeficiente do controle da tensão;

Ângulo permissível do poder; Incomer e tensão avaliado da tevê da barra; desloque o ângulo de fase da tevê da barra;

valores do fechamento da baixa tensão em ambos os lados de paralelizar o ponto; único lado ou ambo o funcionamento da nenhum-tensão dos lados; funtion do synchroscope; Controle a largura de pulso para a mesma frequência; nome do disjuntor.

3 o dispositivo puderem assegurar o primeiro diferencial zero da fase que parece ser apreendido quando paralelização diferencial

(entre o gerador e barra ou duas linhas síncronos.) e faça a paralelização sem impactar;

4 o dispositivo podem fazer uma paralelização rápida dos geradores com a maneira que possa diferencial da freqüência das ligações e

diferencial da tensão na escala permissível de acordo com a teoria do controle distorcido;

5 quando paralelizar começará imediatamente somente se o ângulo do poder e a diferença da tensão são menos do que

valores permissíveis ao paralelizar entre linhas síncronos, se não, deve haver uma espera e um sinal,

se era diferencial a freqüência ou a freqüência idêntica podem ser distinguidas pelo dispositivo automaticamente;

6 o dispositivo podem fazer o self-test quando correr oportuna e automaticamente, ele pode igualmente se alarmar e indicar se erro;

7 alarmando-se quando aberto-circuito da tevê e travando a operação do closing da sincronização e da não-tensão;

8 uma instrução de controle da aceleração podem ser dados automaticamente quando a freqüência é idêntica durante

processo de paralelização dos geradores a fim cancelar a condição idêntica da freqüência.

A paralelização do anti-poder será aparecida nunca certamente caso necessário;

9 o dispositivo indicarão estes dados – tempo de medição real um circuito do disjuntor toma ao fechar-se e

dure oito valores de medição reais gravados em cada canal após ter realizado a paralelização dentro

ordem para assegurar da precisão do tempo onde tomar quando closing do disjuntor.

O momento para o closing dos disjuntores não será gravado quando é paralelização idêntica da freqüência.

10 acessos de uma comunicação e acordos de uma comunicação serão fornecidos entre o dispositivo

e o computador de anfitrião (RS-232, RS-485), a fim cumprir as exigências o dispositivo será admitido no sistema da DCS.

11 que o dispositivo pode trabalhar mesmo que sob as circunstâncias terríveis que devem seus métodos de completo

e maneiras restritas da isolação na eletricidade do eletroímã e da foto;

12 C.A. ou C.C. podem ser enquanto a fonte de alimentação do dispositivo e do dispositivo pode se adaptar a C.A. 48V-220V

ou fonte de alimentação de DC Automaticamente;

13 verificar e testar podem ser feitos diretamente sem nenhum outro instrumento porque o módulo

é exigido já no dispositivo;

14 um lado ou disjuntor do fim da nenhum-tensão de ambos os lados podem ser realizados de acordo com as instruções do computador de anfitrião;

ou disjuntor do fim da nenhum-tensão de ambos os lados de operar o interruptor do painel frontal.

15 para ser usado como um synchroscope inteligente.

Valores secundários de 1 tensão da tevê em ambos os lados do disjuntor para paralelizar

deve ser 100V ou um de 100/√3 v ou de que é linha tensão a outra tensão da fase;

A tensão da tevê no lado do sistema pode ser ajustada um ângulo de fase da volta em todos os pontos paralelos respectivamente,

nenhum transformador separado para ângulos de fase do isolamento e da volta é exigido.

2 toda a entrada digital são o tipo normalmente aberto ponto de conexão, tal como a escolha paralela do ponto,

restauração remota, contato auxiliar dos disjuntores, e assim por diante;

3 o tipo normalmente aberto contato de relés mesquinhos do eletroímã pode ser usado controlando

os sinais da saída digital, capacidade do contato são 220V C.A. 5A ou 220V C.C. 0.5A;

O porto de comunicação 4 dois, um é RS-232, o outro é RS-485;

A fonte de alimentação 5 deve ser 48-220VAC ou a C.C., consumo de potência máximo é 20W;

6 isolando:

circuito atual fraco à terra: 500V 50Hz para um minuto;

circuito atual do poder à terra: 2000V 50Hz para um minuto;

entre o circuito atual fraco e o circuito atual do poder: 1000V 50/60Hz para um minuto;

Ambiência 7 da operação:

A: variações da temperatura:

(1) operação: 0 a +50℃;

(2): transporte/armazenamento: -20 a +70℃;

B: umidade máxima: 90%;
