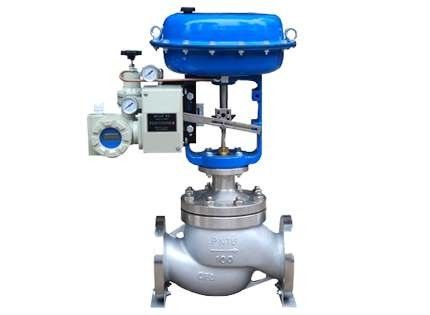

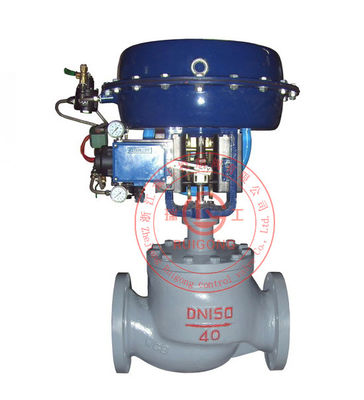

Válvula de regulamento ZHLS de ANSI125 25mm único Seat 6.4MPa

A estrutura pequena da válvula de regulamento de ZHLS único-Seat é compacta, tem canal aerodinâmico de S, faz sua perda da gota de pressão é fluxo pequeno, grande, escala ajustável e característica de fluxo da elevada precisão, padrão IEC534-1-1976.

O escapamento da válvula de regulamento é na linha dos padrões do ANSI B16.104. Válvula de regulamento com o atuador do filme fino da mola, sua estrutura compacta, grande força da saída.

Este produto conforma-se a GB/T4213-92

Parâmetros e desempenho técnicos

O corpo de válvula

Estilo: através da válvula de bola da carcaça de único-Seat

Tamanho nominal: 20, 25mm

Pressão nominal: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 k

PN1.6, 4,0, 6.4MPa

Tipo de conexão: conexão da flange: FF, RF, RJ, LG, tipo do sulco, tipo encaixado

Padrão da flange, JIS B2201-1984, ANSI B16.5-1981, JB/T79.1-94, etc.

Conexão de solda: lenço que solda o interruptor

Material: o aço moldado (ZG230-450), moldou de aço inoxidável (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), o titânio, etc.

Na tampa: modelo normal (P): 17 ~ + ℃ 230

Tipo do alongamento mim (EI): 45 ~ - ℃ 17 + 230 ~ + ℃ 230

Tipo II do alongamento (EII):- 100 ~ ℃ 45

Tipo III do alongamento (EIII): ℃ 196 - - 196

Nota: a temperatura de trabalho é permitida exceder o espaço permitido de vários materiais.

Tipo da glândula: tipo da braçadeira do parafuso

Embalagem: v-tipo ptfe, contendo lixiviando o asbesto tecido do ptfe, asbesto, grafite

Componentes na válvula

Tipo do núcleo de válvula, único tipo núcleo de válvula do atuador

Característica do fluxo: o assento do metal: a porcentagem (% dos CF) e as propriedades lineares (LCF), consultam para figurar 1 e figura 3

Cv de 0.4-14 padrões da característica de fluxo IEC534-2-1976 da elevada precisão

Assento macio: a porcentagem % (TF) e as propriedades lineares (LTF), consultam para figurar 2 e figura 3

Nota: sobre a diferença de trabalho da temperatura e da pressão do assento do ptfe, consulte por favor para figurar 5

Material: de aço inoxidável (1 cr18ni9ti, 1 cr18ni12mo2ti, pH, 9 cr18 17-4, 316 l), liga do titânio, empresa de solda de aço inoxidável demasiado e liga resistente à corrosão, etc.

Agências da aplicação

Estilo: HA mais atuadores do filme da mola

Material do diafragma: tela de nylon de borracha do propileno de etileno, grampo da borracha de butadieno do nitrilo à tela de nylon

Escala da mola: 20 ~ 100, 80 ~ kpa 240

Pressão do abastecimento de gás: kpa 140 a 400

Relação de ar: Rc1/4”

Temperatura ambiental: - 30 ~ + ℃ 70

Estilo da ação da válvula: a válvula com gás positivo do atuador da ação ou da reação fechou o tipo ou o tipo aberto

Acessório: positioner, filtro de ar e dispositivo do relevo de pressão, uma válvula, o interruptor do curso, transmissor de posição da válvula, roda de mão, etc.

desempenho

Escapamento da válvula: assento do metal: menos de 0,01% da capacidade avaliado, na linha do iv do nível do ANSI B16.104-1976

Assento macio: menos do que a capacidade avaliado do 10-7, conformam-se ao iv do nível do ANSI B16.104-1976

Traga de volta aos pobres: localizador pequeno por todo o lado em 1% da viagem,

Sem um localizador pequeno por todo o lado em 3% do curso (tipo 5% pequenos de LHAI de todo o curso)

Erro básico: traga pequeno por todo o lado no localizador do curso mais ou menos 1%

Sem um localizador pequeno durante todo a viagem mais ou menos de 5% (VPE para mais ou menos 3%, LHAI com HEP é +/- 2%)

Nota: o padrão do v-tipo embalagem do ptfe

Escala ajustável: Cv 14 do 50:1 ou menos ou menos (0,25) ou spake (Cv 0,16 ou menos)
