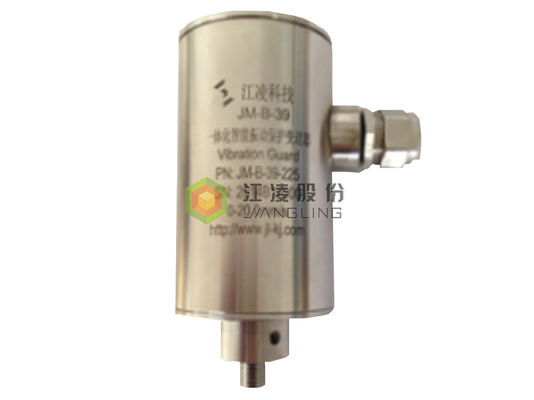

Transmissor RS485 JM-B-39 da proteção da vibração de IP66 30Vdc

JM-B-39 integrou o transmissor inteligente da proteção da vibração

一, general

JM-B-39 integrou o transmissor inteligente da proteção da vibração é integrada, inteligente, transmissor da proteção da vibração da alto-proteção. Pode fornecer a saída atual do sinal de 4-20 miliampère, que é proporcional à velocidade da vibração ou à amplitude do arbusto de carregamento ou assento do carregamento da maquinaria de gerencio. Ao mesmo tempo, pode igualmente fornecer a saída de dois níveis da saída do interruptor, do sinal de TDM, etc. Recolhe automaticamente sinais da vibração na máquina e usa os sinais análogos convertidos em sistemas do PLC, da DCS e do DEH, etc.

二, função

1. Com um alto nível da inteligência, o ajuste do parâmetro realiza a operação da placa.

2. É integrado altamente, fácil instalar e eliminar erros, apropriado para a monitoração em linha a longo prazo, e não exige a manutenção no local.

3. Usou-se principalmente para medir a vibração da maquinaria de gerencio (IE, vibração da telha).

4. Saída secundária do interruptor do alarme.

5. Com saída 4-20mA análoga atual.

6. Com saída da relação de TDM.

7. Ajuste o alarme e os valores perigosos arbitrariamente.

8. Com função da autoavaliação.

9. Com função de travamento automático do alarme.

10. Com funções automáticas da memória e da pergunta do grande valor.

11. É apropriado para o uso nos locais que exigem a proteção de explosão e a proteção alta.

三, parâmetros técnicos

1. modo de exposição: Exposição digital do tubo do diodo emissor de luz

2. canal da medida: monocanal

3. escala da medida: 0 ~ 20.0mm/s (defeito), 0 ~ 100.0mm/s pode ser personalizado dentro do espaço

4. sensibilidade: 0,0 a 20,0 mm/s (defeito) ±5%, rms de faixa larga (meio da raiz - quadrado)

[4mA é igual a 0,0 mm/s e 20mA é igual a 20,0 mm/s (defeito)]

5. precisão da medida: ±1%FS @25℃

6. escala de frequência: 10Hz ~ 1KHz

7. porto de saída: (1) saída atual: 4~20mA (carga ≤1KΩ)

(2) saída secundária do interruptor: 2A 30VDC ou 0.5A 125VAC

saída do conector (de 3) TDM

(saída da relação de comunicação 4) RS485 (opcional)

8. temperatura de trabalho: - 25℃ ~ +70℃

9. fonte de alimentação: 18 ~ 30 VDC (24Vdc típico)

nível 10.Protection: IP66

consumo 11.Power: <> 8W

12.Weight: 0,5 quilogramas

13.Dimension: 60 milímetros (diâmetro) de × 113 milímetro (H)

14.Material: SS

linha 15.Mounting: Furo M10 rosqueado interno

四, guia da ordem:

No. de ordem.	Escala A da medida	Montando o scew B	Expanda o cabo C
JM-B-39-	1: 10.0mm/s 2: 20.0mm/s * 3: 40.0mm/s 4: 50.0mm/s 5: 25.0mm/s 6: 30.0mm/s n: exigência especial	1: M10×1.0×10 (L) 2: M10×1.5×10 (L)* n: exigência especial	1: proteção do metal de 2m 2: proteção do metal de 5m proteção do metal do 3:10 m proteção do metal de 4:2m não 5: 5m nenhum metal que protege * proteção do metal do 6:10 m não n: exigência especial

Nota: As exigências específicas devem ser fornecidas para a seleção modelo especial
