Lugar de origem: | China |
Marca: | CHX |
Número do modelo: | positioner |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Detalhes da embalagem: | Embalagem da caixa de madeira |
Tempo de entrega: | 15 dias após ter assinado o contrato |
Termos de pagamento: | T/T |
Habilidade da fonte: | 1000sets |
sinal de entrada: | C.C. 4~20mA | impedância: | 250±15Ω |
---|---|---|---|
proteção: | IP66 | À prova de explosões: | Exia BT6, Exdm BT6, Exdm CT6 |
Material: | Liga de alumínio | curso: | 10~150mm 0~90° |
Realçar: | Positioner elétrico da válvula da C.C. 20mA,Positioner elétrico da válvula IP66,Positioner pneumático do eletro da liga de alumínio |

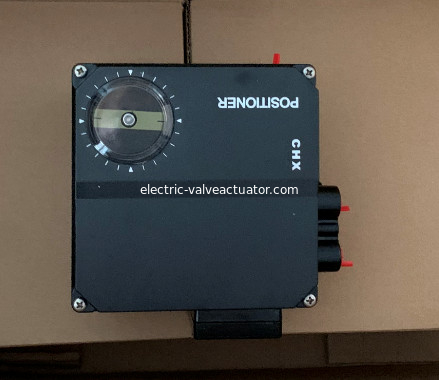

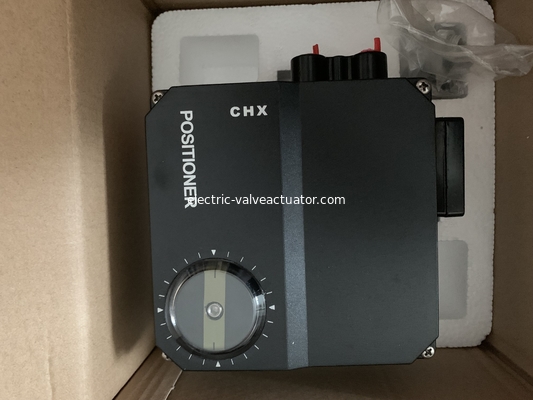

POSITIONER ELETRO-PNEUMÁTICO elétrico do positioner CHX-724 do Positioner NE724/SI CHX da válvula
O positioner elétrico da válvula Chx700 converte o sinal da C.C. 4-20mA do porto do IO do regulador ou do computador na força aerodinâmica, e conduz a válvula de regulamento através do único cilindro ativo ativo ou dobro para realizar o deslocamento angular ou o deslocamento linear. O controle de circuito fechado é realizado através do sistema de feedback da came, de modo que a válvula de regulamento possa conseguir o deslocamento angular exato ou o deslocamento linear proporcional ao sinal de entrada.
- sinal de entrada padrão 4 ~ C.C. 0 de 20 miliampère ~ C.C. de 20 miliampère
- rache a escala 4 ~ C.C. 12 de 12 miliampère ~ C.C. de 20 miliampère
- impedância 220 Ω± da entrada 10 Ω
- ° máximo do ângulo 95 do feedback
- curso reto 20-140mm
- reação positiva e negativa do sentido do controle
- relacionamento linear entre o curso e o sinal
- pressão 0,14 do abastecimento de gás ~ 0.8MPa
- influência da pressão de suprimento de ar < 0,2%/10KPA
- temperatura ambiental - 25 ~ + ℃ 85
- influência do ℃ do ≤ 0,05% da temperatura ambiental
- categoria IP54 da proteção
- consumo 0.5m3n/h do gás
Válvula de corrediça servo combinada com o φ 4 do atuador, φ seis
Desempenho quando a carga do atuador for relativamente estável:
- ≤ 0,4% da faixa inoperante
- histerese < 0,7%
- <± 1% das linearidades
≤ 1% da influência da vibração (1.5g – 100Hz)
O escudo do material estrutural é liga de alumínio com tratamento ácido glutamic e o revestimento de pulverização eletrostático do pó na superfície exterior, a tampa é policarbonato, e as peças internas são liga de aço inoxidável e de alumínio, que são materiais resistentes à corrosão e assunto para surgir o tratamento técnico.
Relação entrante G1/2 ou M20 ponto cinco do × um
Φ aplicável 5 do cabo – φ dez
Relação ZG 1 da tubulação de ar/4"
Peso: sobre 2.3kg
