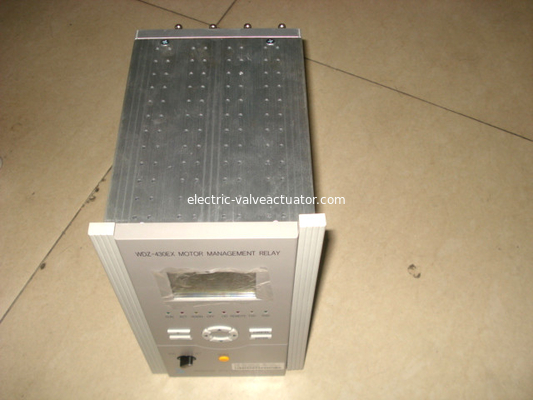

Relé de proteção PA66 integrado de alumínio WISCOM WDZ-440 para a baixa tensão

Relé de proteção de WISCOM, proteção integrada motor de WDZ-430EX e medida do dispositivo

A série Wdz-400 inclui os seguintes modelos:

linha wdz-410 integrada

Dispositivo da medida e de controle da proteção

dispositivo integrado motor da medida e de controle da proteção wdz-430

dispositivo de proteção diferencial do motor wdz-431

dispositivo integrado transformador da medida e de controle da proteção da baixa tensão wdz-440

A configuração da função da proteção do microcomputador de Wdz-440ex é como segue:

1. Proteção da sobrecarga (ruptura rápida) da seção mim (com a pressão travando, negativa travando, de baixa voltagem direcional que trava e duplicação do valor fixo)

2. Proteção da sobrecarga (* * * * ruptura rápida) da seção II (com a pressão travando, negativa travando, de baixa voltagem direcional que trava e duplicação do valor fixo)

3. Proteção da sobrecarga (sobrecarga definida do tempo) da seção III (com travamento do sentido, a baixa tensão que travam, o travamento negativo da pressão e a saída da proteção)

4. Proteção inversa da sobrecarga do tempo (quatro curvas características do tempo inverso padrão do IEC)

5. Proteção traseira da aceleração

6. Proteção da sobrecarga

7. Proteção atual da sequência negativa

8. Zero proteções atuais da sequência

9. Linha aterrando proteção da fase monofásica da seleção (o quinto critério do harmônico pode ser selecionado)

10. Proteção da sobretensão

11. Proteção da baixa tensão

12. Proteção da perda da tensão

13. Proteção negativa da tensão da sequência

14. Proteção do controle refrigerar de ar

15. Proteção zero da tensão da sequência

16. Baixa proteção do derramamento de carga do ciclo (com fechamento da tensão, fechamento do deslizamento e sob o fechamento atual)

17. Proteção da desconexão da baixa tensão (com o deslizamento que trava e sob o travamento atual)

18. Proteção Reclosing (sem a detecção da tensão e a detecção síncrono)

19. Proteção de comutação automática à espera (com interruptor automático e recuperação automática, nenhuma tensão e nenhuma corrente)

20. Proteção de superaquecimento

21. Proteção reversa do poder

22. Da proteção tempo de partida durante bastante tiempo

23. Proteção definida da sobrecarga do limite de tempo IX

24. Proteção inversa da sobrecarga do tempo IX (quatro curvas características do tempo inverso padrão do IEC)

25. Opção da proteção: parâmetros do motor (nota 1)

26. Opção da proteção: Controle da pinta (nota 2)

27. Opção da proteção: Interruptor paralelo da pinta (nota 3)

28. Proteção não elétrica 1 da quantidade ~ 8 (nota 4)

Condições ambientais da proteção do microcomputador de Wdz-440ex

Temperatura normal: - ℃ 10 ~ ℃ 55

Temperatura de limite: - ℃ 30 ~ ℃ 70

Temperatura de armazenamento: - ℃ 40 ~ ℃ 85

Humidade relativa: ≤ 95%, nenhuma condensação

Pressão atmosférica: 80 ~ 110kpa
