Sistema da monitoração de vibração e da análise de falhas

JM-B-6E -lineVibration na monitoração e no sistema de análise de falhas

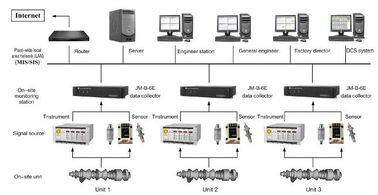

O sistema inclui o collecter intelegent dos dados, computador da análise do acima-nível (estação engneering), monitorando e software de sistema da análise de falhas, e sistema de rede.

O collcter dos dados de JMB-B-6Eintelegent é usado para o acpuisition do fieldsignal, o armazenamento de dados e o pré-tratamento. Cada collecter intelegent dos dados tem dois entradas da fase do mútuo-suporte e 8vibration ou entradas análogas. Accoring ao thenumber de pontos measuning exigidos do equipamento, collecter intelegent de diversos dados podia ser usado.

O computador do acima-nível (estação da engenharia) tem um sistema do armazenamento de computador da grande-capacidade. É equipamento da fiscalização do estado running do responsiblefor, análise da vibração, base de dados histórica e gestão de armazenamento, analysiscapabilities da falha.

O software de sistema do analyaia da monitoração e da falha é corrido no computador do acima-nível (estação do coordenador). Pode ser monitoração de condição do equipamento, análise da vibração, gestão de base de dados, faultdiagnosis, equilíbrio do movimento e comunicações corridos da rede.

Os coletores de dados de Intelegent e as estações da engenharia são conectados por Ethermet, ao mesmo tempo a estação da engenharia pode conecte à rede de MIS/SIS através de um interruptor, que seja para a conveniência da liderança tplant e o grupo tachnical ao oportuno conheça as condições da operação do equipamento e para fazer a decisão do scientifiv.

características de sistema

projeto de sistema 1.Open

JM-B-6E tem ideias de um projeto de sistema inteiramente aberto, sistemas de software modulares da areia do hardware é projetado de acordo com necessidades de usuário para a configuração flexível.

Boa escalabilidade, é fácil expandir o sistema de acordo com o número de alvos da monitoração e o canbe do objeto da monitoração expandido de um único equipamento aos sinais múltiplos de equipment.monitoring pode ser expandido somente do parâmetro da vibração aos parâmetros de processo e aos outros paramentrs.

Pode easyily comunicar-se com o sistema informático do central eléctrica (DCS, MIS, SIS) e a partilha de dados do achineve

Baseou um tachnology do Internet/intranet para facilitar o uso de LAN existente, WAN e os aresources da rede de telefone um estado de unidades do planta-nível que monitora o centro de rede podem ser construídos.

funções de sistema

monitoração 1.Real-time e alarme

Equipamento de monitoração axial da vibração do tempo real, vibração da telha, velocidade, displacement.state do defference da expansão.

O lote da barra dos parâmetros da operação do equipamento e a simulação do equipamento diagram.

Freqüência da passagem da vibração de Epuipment disply.

Piont de medição do monitor da tendência plot.optional do magnitute da vibração da tendência da mudança da amplitude da vibração.

Tempo e exposição de giro da velocidade.

Exposição de funcionamento do sttus de Equipement.

Função para cada sinal da vibração, estado do alarme de duas fases de canal do alarme do tempo real diaply, vermelho para o alarme, amarelo para o perigo.

Recognization do estado do sinal do contorl da fase.

armazenamento de dados 2.Historical

Os formulários de onda do sinal de dados dynatic do dia a dia do vubration do equipamento e as características importantes de dados da vibração serão armazenados.

Automaticamente gravando os formulários de onda e os vibrationcharactors originais, de acordo com a taxa de giro da mudança da velocidade, quando o equipamento estiver a uma velocidade perdedora do gainingor (que começa acima ou que interrompe), para construir um libraryof importante dos dados o equipamento.

Os dados de caráter da vibração armazenados cada incluir dos canais:

Passe o frequencemagnitute, tensão da intensidade/diferença (os sensores da corrente de redemoinho)

1/2X, 1X, valor do harmónico 2X e fase do harmónico 1X.

Os apoios de dados de funcionamento e de dados hiatorical, tornam possível extrair dados importantes para a análise autónoma.

recordação do acidente 3.The e o armazenamento de arquivos do alarme

Gravando os últimos 100 alarmes, o poder-offs e restaurando a informação, incluindo o nome de pontos de teste, época do alarme e disalarm, velocidade de giro, passa a freqüência e alarma o ststus.

Exposição alarming da lista.

Ao girar o formulário um estado ordinário para um estado do alarme, o sistema girará automaticamente para um modo de gravação da emergência, a densidade de gravação do increasingf, os dados de caráter da vibração e formulários de onda originais antes e depois de que o ponto do alarme será armazenado.

cópia 4.Statements

Todo o lote da monitoração e da análise tem a função da estréia.

Dados de caráter históricos da vibração, ganho e functon perdedor da cópia da lista de dados da velocidade.

Função de cópia da lista do alarme.

configuração 5.Parameter

funções em linha do confiquration do parâmetro.

Funções da configuração da informação do canal, inculding: canalize o nome, tipo do sensor, sentido do reparo, valor completo do calibre, armazenagem do registro do alarme.

Instalação flexível da monitoração e dos parâmetros do traço.

Relate configurações da cópia.

gestão de biblioteca dos dados 6.Historical

Os dados históricos da vibração durante os começos e as penas fechadas serão controlados especialmente, podem ser úteis ao controle da vibração e à manutenção ctive do pradi.

Recordando o estado da vibração suring diversos começos e paradas programadas, pode fornecer os lotes da análise simiar sobre à linha sistema de vigilância.

Pela base de dados OUery, extraindo o sinal do diagnisis da falha da vibração, comparando a vibração diferente do equipamento durante diversos o começo e as paradas programadas, uma base para o diagnóstico de falha podem ser fornecidos.

A classificação da gestão de dados hiatorical (as características de waveform.vibration, speeddata de aterragem, alarmam dados, ect.). Aos inquéritos do acilitate, à exposição, às indicações da cópia e às funções.

análise de falhas 7.Viration

O sistema de JM-B-6E tem funções transientes da análise da vibração do tempo real do staus do estado e do alarme do equipamento. Há o tipo doze de lotes dos dados da vibração: as barras, lista de dados, dados do domínio de tempo traçam, lote do spectrue, lote do traço do axi, porteiro planeiam, lote da análise de tendência, lote polar, mapa da estaca, fallsplot, 2D hoospecttum, lote do centro do axi.

Configuração em linha do parâmetro de Suppporting.
