Sensor de velocidade rotatório de medição do motor de óleo, expansão térmica

Monitoração do curso da série JM-X-3 e dispositivo de proteção inteligentes

Uso

Esta série de dispositivos projetados especialmente monitorando e medindo o motor de óleo, expansão térmica, limitador do poder, sincronizador, ativou o valor e etc., em vários mecanismos ratating, pode igualmente automaticamente dar sinais de alarme, sinais de parada programada protetores e a saída 4~20mA atual.

Funções

1.Highly inteligente, todos os parâmetros pode ser ajustado em um painel de controle.

2.Suitable para a monitoração em linha por muito tempo, fáceis instalar e eliminar erros, não precisando nenhuma manutenção do local;

saída do interruptor de alarme 3,2 nivelado.

saída 4.4~20mA atual análoga

configurações 5.Free da escala de medição, do alarme e do valor do perigo.

proteção 6.Password na configuração do parâmetro.

valor do registro 7.Automatic e de amostra máxima do inquirieof.

Parâmetros técnicos

modo 1.Display: dígito 4 exposição de diodo emissor de luz digital de 0,8 polegadas.

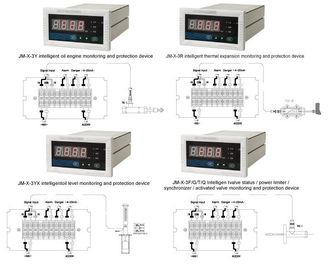

escala 2.Measuring: Monitoração do thermalexpension de JM-X-3R e dispositivo de proteção inteligentes: 0~35.0mm

Monitoração do motor de óleo de JM-X-3Y e dispositivo de proteção inteligentes: 0~250mm

Monitoração do nível de óleo de JM-X-3XY e dispositivo de proteção inteligentes: ±400mm

Monitoração do estado do valor de JM-X-3F e dispositivo de proteção intellgent: 0~50.0mm

Monitoração do limitador do poder de JM-X-3G e dispositivo de proteção inteligentes: 0~50.0mm

Monitoração do sincronizador de JM-X-3T e dispositivo de proteção inteligentes: 0~50.0mm

Monitoração do valor de JM-X-3Q e dispositivo de proteção activataed inteligentes: 0~50.0mm

precisão 3.Measuring: ±0.5 classe, error≤1%FS linear

sinais 4.Input: Expension térmico: Sinal do sensor da expansão de TD-2thermal

Motor de óleo: Sinal do sensor do oilengine TD-1

Nível de óleo: Sinal do sensor de UT-81oillevel

Estado do valor, liniter do poder, synchonizer, valor ativado: Sinal do sensor TDZ-1

sinais 5.Output: Saída atual: 4~20mA (load≤1KΩ)

outpu do interruptor de 2 níveis: C.C. 27V/2A ou C.A. 250V/5A

temperatura 6.Environmental: -10~65℃ (humidade relativa: 85%)

tensão 7.Power: C.A. 220V/50Hz ±10%

8.Installation: Disco

dimensões 9.Extermal: 95mm (altura) ×170mm (comprimento) ×260mm (profundidade)

tamanho 10.Hole: 77mm (altura) ×152mm (comprimento)
