Sensor de baixa frequência da vibração de ZHJ-3D veritcal com 2 parafusos

Sensor de baixa frequência da vibração de ZHJ-3D

Princípio de funcionamento

O sensor de baixa frequência da vibração de ZHj-3D é um sensor da inércia. Pode transformar sinais do vibraton em sinais elétricos usando o princípio nagnetic da indução. Consiste principalmente no circuito magnético, matéria da inércia, umedecendo a mola e os outros componebts. Há um ímã fixado rìgida dentro do escudo do sensor, e uma matéria da inércia (bobina compoent) que pendura no escudo pelo componente da mola. No tempo de funcionamento, este sensor será fixo em uma máquina, como a vibração da máquina, se o sensor está em sua escala de freqüência, lá será movimento relativo entre o ímã da American National Standard da bobina, bobina cortará linhas magnéticas, e gerará uma tensão iductive, esta tensão é proporcional à taxa da vibração do objecte que está sendo medido, após o processamento integral a este sinal, nós obterá o sinal do deslocamento.

Parâmetros técnicos

escala da resposta 1.Frequency: 0.5Hz~200Hz (- 3db)

2.Sensitivity: 8mV/μm±5%, 5mV/μm±5%, 4mV/μm±5% (ajustável com o requiriement do usuário)

escala 3.Measuring: ±1mm (±2mm, ±3mm)

4.Linearity: ≤2%

tensão da saída 5.Maximum: 8V (único pico)

temperatura 6.Environmental: -30℃~80℃ (humidade relativa: ≤90%)

metheds 7.Measuring: veritcal, horizontal

tensão 8.Power: ±12V

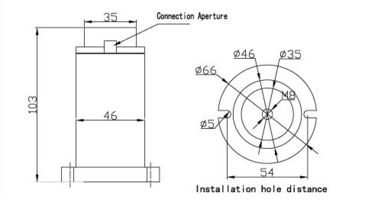

9.Installation: 2 parafusos em um círculo Φ56

dimensão 10.External: 66mm (comprimento) ×103mm (wigth)
