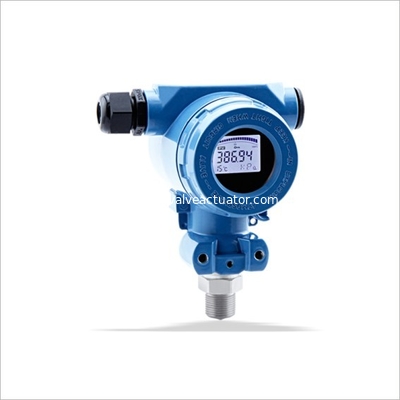

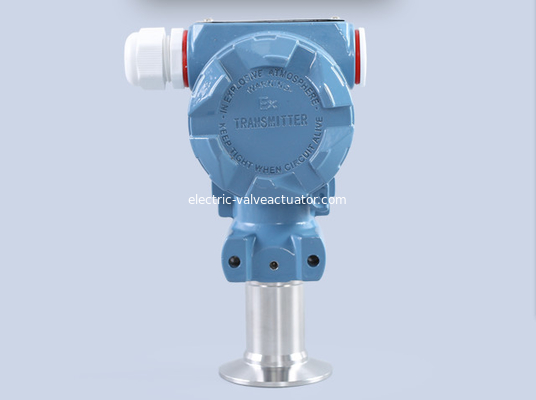

Sensor mecânico da pressão do transmissor nivelado diferencial da série de SWP-T20X

Sensor mecânico econômico da pressão do transmissor de pressão da série de SWP-T20X

Sumário

O transmissor de pressão econômico da série de Swp-t20x adota o sensor piezoresistente cerâmico importado com nível avançado internacional, coopera com os componentes eletrônicos da elevada precisão, e é montado com o processo restrito. A tecnologia seca da medida da pressão sem líquido intermediário é adotada, que dá o jogo completo às vantagens técnicas do sensor cerâmico da resistência, de modo que o transmissor de pressão da série de swp-t20x tenha o desempenho técnico excelente. Estabilidade alta e precisão alta da medida.

O transmissor de pressão econômico da série de Swp-t20x tem uma variedade de modelos, escalas e formulários da conexão do processo. Pode ser amplamente utilizado em muitos campos industriais tais como o petróleo, indústria química, energia elétrica, metalurgia, farmácia, alimento, etc. que pode se adaptar às vários ocasiões e meios da medida industrial. É um produto de melhoramento ideal do calibre de pressão tradicional e do transmissor de pressão tradicional, e um instrumento de medição ideal da pressão no campo da automatização industrial.

Características principais

◆estabilidade alta, melhor de 0,1% de completo cada ano.

◆a excursão pequena da temperatura porque o líquido intermediário no elemento de medição é eliminado, o sensor obtém não somente a precisão alta da medida, mas igualmente é menos afetada pela temperatura.

◆a grande escala IC da boa confiança é adotada, com boa confiança de circuito e desempenho antiparasitário forte.

◆a aplicabilidade larga o produto tem uma variedade de modelos, formulários da conexão do processo e materiais de fabricação, que podem se adaptar aos vários meios na medida industrial.

◆a instalação e manutenção fáceis. O produto tem a estrutura razoável, o volume pequeno e o peso leve. Pode ser instalado diretamente em toda a posição.

Princípio de funcionamento

O instrumento muda o sinal da temperatura no sinal elétrico através do sensor de temperatura, e então o pré-amplificador amplifica e filtra o sinal elétrico, que é enviado ao módulo da conversão do a/d do processador central para a conversão analógica-numérica. Finalmente, o processador central executa o processo de dados, a exposição e a saída de PWM. O diagrama de bloco do princípio é como segue:

A pressão do meio medido atua diretamente no diafragma cerâmico do sensor, fazendo com que o diafragma produza um deslocamento pequeno proporcional à pressão média. Sob condições de trabalho normais, o deslocamento máximo do diafragma não é mais de 0.025mm. Depois que o circuito eletrônico detecta este deslocamento, converte este deslocamento em um sinal industrial padrão da medida que corresponde a esta pressão. Em caso da sobrepressão, o diafragma é unido diretamente à carcaça cerâmica contínua. Desde que a diferença entre o diafragma e a carcaça é somente 0.1mm, o deslocamento máximo do diafragma em caso da sobrepressão pode somente ser 0.1mm. Consequentemente, a estrutura assegura-se de que o diafragma não produza a deformação excessiva. O sensor tem a boa estabilidade e a confiança alta.

Parâmetro técnico

◆nível da precisão: 0,5

◆diferença do retorno 0.1%fs

◆℃ do ± 0.1%/10 da influência da temperatura

◆C.C. 13V da tensão de funcionamento ~ 30V

◆± anual 0,2% da estabilidade

◆saída 4 do sinal ~ 20mA

◆escala permissível 150% da sobretensão

◆× 100 do × sessenta da dimensão total 120 máximo

◆amplitude da pressão máxima 200%

◆meio permissível -20 da temperatura ~ ambiente -20 de 70 ℃ ~ ℃ 80
