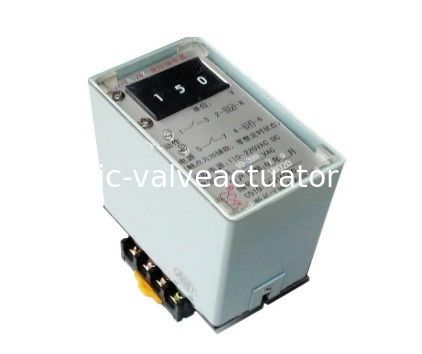

Consumo de energia de 5W de alta potência tensão Electronic Control Relay (JY-7A/12)

Relé de controle eletrônico da TENSÃO do consumo de potência do poder superior 5W (JY-7A/12)

Tecnologia-parâmetros principais:

1 escala modificável da tensão 10V-399V

O consumo de potência 2 a maioria de consumo de potência é menos do que 5W.

3 opere o relé da sobretensão do tempo: o tempo de funcionamento de 1,2 valores alterados épocas é menos do que 25ms

Opere uma época do valor alterado duas vezes é menos do que 20ms.

O relé de restauração da sobretensão do tempo 4 que restaura o tempo é menos do que 27ms

Relação 5 de restauração sobre o relé da tensão que restaura ratio0.93~0.97

a escala de 6 erros da alteração da avaliação é 15V ao limite. os erros alterados são

menos de 2%. Na temperatura limitada, os erros de todo o valor alterado acima de 15V são menos de 3%.

Capacidade de contato 7

O contato do circuito de saída do relé pode quebrar a tensão menos do que 250V, 50W para

o circuito da carga da indutância da C.C. que a constante de tempo é 5±0.75ms. Na C.A.

circuite que tensão é menos do que 250V ele é 250VA (o cosΦ do fator de poder é 0.4±0.1).

O contato de relé pode fazer 5A para a longa vida.

Vida 8 elétrica mais de 105 vezes

Vida 9 mecânica mais de 106 vezes.

Intensidade de 10 meios

O relé cada terminais elétricos é conectado junto. E pode resistir a

tensão AC 2000V e 50Hz (valor virtual) à não-electrificação metálica

parte ou escudo exterior. Não há nenhum fenômeno isolado da divisão ou do flashover.

Resistência de isolação 11

O relé cada terminais elétricos é conectado junto. Ao non-

a peça ou o escudo exterior metálico da electrificação, sua resistência isolada são menos

do que 300MΩ medido pelo tramegger com tensão da abertura é 500V.

Condição de trabalho 12: Temperatura -10℃~+50℃, parente humidity≤90%, alti-tude≤2000m

13 Anti-perturbam o relé da capacidade anti-perturbam são acordo com DL478-92 (proteção <<Static do relé e

Moeda Tech>> do Auto-dispositivo da segurança)

Descrição

O tipo relé não-auxiliar da série JY-7 da tensão de fonte de alimentação da DK é usado dentro
retransmita dispositivos de proteção do transformador e do transporte do electromotor e
poder de transformação. E como uma sobretensão proteja ou o encerramento de baixa voltagem
componente startup.
