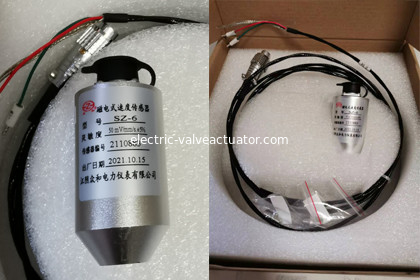

Sensor de velocidade magnetelétrico SZ-6 da vibração da série da SZ SZ-6A SZ-6G Zhonghe

Características de sistema:

O sensor de velocidade magnetelétrico da série da SZ é um sensor com inércia. Usa o princípio magnetelétrico da indução para transformar o sinal da vibração em um sinal da tensão, que seja proporcional ao valor da velocidade da vibração. Pode ser usado para medir a vibração de carregar o suporte, a embalagem ou a estrutura (vibração absoluta relativo ao espaço da inércia). É instalado diretamente fora da máquina e conveniente para o uso e a manutenção.

Características funcionais principais:

◎O sinal de saída é proporcional à velocidade da vibração, que pode tomar em consideração os campos da medida de vibração da alta frequência, da frequência e de baixa frequência médios.

◎Os sensores da série da SZ têm uma impedância mais a rendimento baixo e a melhor relação de relação sinal-ruído. Não há nenhuma exigência especial para tomadas e cabos da saída, que é conveniente de se usar.

◎O projeto do sensor cancela os elementos moventes com fricção, assim que tem a boa flexibilidade e pode medir a vibração pequena (0.01mm).

◎O sensor tem determinada capacidade anti-lateral da vibração (não mais do que o valor 10g máximo).

◎Pode ser usado para medir a vibração de carregar o suporte, a embalagem ou a estrutura (vibração absoluta relativo ao espaço da inércia). É instalado diretamente fora da máquina e conveniente para o uso e a manutenção.

Parâmetros técnicos

1. O sinal de saída é proporcional à velocidade da vibração, que pode tomar em consideração os campos da medida de vibração da alta frequência, da frequência e de baixa frequência médios.

2. Os sensores da série da SZ têm uma impedância mais a rendimento baixo e a melhor relação de relação sinal-ruído. Não há nenhuma exigência especial para tomadas e cabos da saída, que é conveniente de se usar.

3. No projeto do sensor, o elemento movente com fricção é eliminado, assim que tem a boa flexibilidade e pode medir a vibração pequena (0,01 milímetros).

4. O sensor tem determinada capacidade anti-lateral da vibração (não mais do que o valor 10g máximo).

5. Pode ser usado para medir a vibração de carregar o suporte ou do encaixotá-lo ou de estrutura (relativo à vibração do espaço da inércia). É instalado diretamente fora da máquina, que é extremamente conveniente para o uso e a manutenção.

6. O escudo adota o processo da soldadura de laser de escudo de aço inoxidável, e o nível da proteção pode alcançar IP65.

Sensibilidade

SZ – o 2:30 mV/mm/s, erro é o ± 5%;

SZ – 6: 50mV/mm/s, erro é o ± 5%;

SZ-4V e SZ-4H: 28.5mV/mm/s, com um erro do ± 5%;

SZ-6G: sensibilidade opcional (defeito: 50mV/mm/s, erro: ± 5%);

Condições de teste: (℃ do ℃± 5 da temperatura 20, medido em 80 hertz, velocidade 10 mm/s)

■Limite da amplitude: μ 2000 do ≤ M (pico a repicar);

■Resposta de frequência: SZ-2, SZ-6, SZ-6G: (10~500) hertz; SZ-4V, SZ-4H: (4~1000) hertz;

■Grande aceleração: 10g;

■Sentido da medida: SZ-2 (vertical ou horizontal), SZ-6 (vertical ou horizontal), SZ-6G SZ-4V (vertical ou horizontal) (tipo vertical), SZ-4H (tipo horizontal)

■Temperatura ambiental de funcionamento: (- ℃ de 30~120);

■Humidade relativa: RH do ≤ 95% (não condensação);

■Ambiente de trabalho: há um campo magnético não forte e um gás e líquido corrosivos ao redor.

■Dimensões totais: × 76 de Φ vinte e oito (milímetro);

■Peso: sobre 200g.

■Método da instalação: O sensor de velocidade magnetelétrico da série da SZ usa um M10 no furo do centro na parte inferior da fixação do parafuso do × 1 do sensor.
