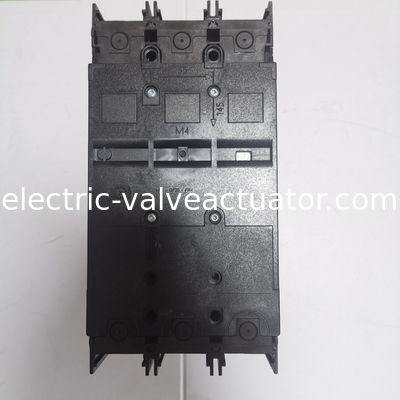

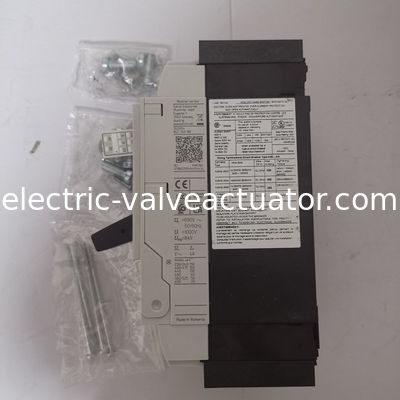

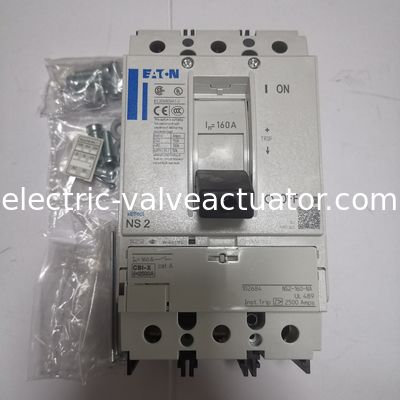

Eaton moldado caixa interruptor de circuito acessório interruptor de isolamento interruptor, caixa moldado interruptor NS2-160-NA

Número do Catálogo

102684

Código do Modelo

NS2-160-NA

EAN

4015081025442

Comprimento/Profundidade do Produto

142 mm

Altura do Produto

185 mm

Largura do Produto

105 mm

Peso do Produto

2,404 kg

Conformidades

Conforme RoHS

Certificações

IEC 60947-2
CSA (Arquivo nº 22086)
Certificado CSA
UL 489
Especialmente projetado para a América do Norte
CSA-C22.2 nº 5-09
UL/CSA
CSA (Classe nº 4652-06)
UL (Número de Controle da Categoria WJAZ)
UL (Arquivo nº E148671)
Marcação CE
IEC
Listado pela UL

Catálogo Global

102684

Especificações do Produto

Classificação de Amperagem

160 A

Tensão nominal

690 V - 690 V

Tipo de estrutura do disjuntor

N2

Recursos

Unidade de proteção
Acionamento do motor opcional

10.10 Elevação de temperatura

O construtor do painel é responsável pelo cálculo da elevação de temperatura. A Eaton fornecerá dados de dissipação de calor para os dispositivos.

10.11 Classificação de curto-circuito

É responsabilidade do construtor do painel. As especificações para a aparelhagem devem ser observadas.

10.12 Compatibilidade eletromagnética

É responsabilidade do construtor do painel. As especificações para a aparelhagem devem ser observadas.

10.13 Função mecânica

O dispositivo atende aos requisitos, desde que as informações no folheto de instruções (IL) sejam observadas.

10.2.2 Resistência à corrosão

Atende aos requisitos da norma do produto.

10.2.3.1 Verificação da estabilidade térmica dos invólucros

Atende aos requisitos da norma do produto.

10.2.3.2 Verificação da resistência de materiais isolantes ao calor normal

Atende aos requisitos da norma do produto.

10.2.3.3 Resist. de mat. isol. ao calor/fogo anormal por efeitos elétricos internos

Atende aos requisitos da norma do produto.

10.2.4 Resistência à radiação ultravioleta (UV)

Atende aos requisitos da norma do produto.

10.2.5 Elevação

Não se aplica, pois toda a aparelhagem precisa ser avaliada.

10.2.6 Impacto mecânico

Não se aplica, pois toda a aparelhagem precisa ser avaliada.

10.2.7 Inscrições

Atende aos requisitos da norma do produto.

10.3 Grau de proteção de conjuntos

Não se aplica, pois toda a aparelhagem precisa ser avaliada.

10.4 Folgas e distâncias de escoamento

Atende aos requisitos da norma do produto.

10.5 Proteção contra choque elétrico

Não se aplica, pois toda a aparelhagem precisa ser avaliada.

10.6 Incorporação de dispositivos e componentes de comutação

Não se aplica, pois toda a aparelhagem precisa ser avaliada.

10.7 Circuitos e conexões elétricas internas

É responsabilidade do construtor do painel.

10.8 Conexões para condutores externos

É responsabilidade do construtor do painel.

10.9.2 Resistência elétrica de frequência de potência

É responsabilidade do construtor do painel.

10.9.3 Tensão de suportabilidade a impulsos

É responsabilidade do construtor do painel.

10.9.4 Teste de invólucros feitos de material isolante

É responsabilidade do construtor do painel.

Grau de poluição

3

Método de Montagem

Fixo
Montagem em trilho DIN (trilho chapéu) opcional
Técnica embutida fixa do dispositivo embutido

Dissipação de calor do equipamento, dependente da corrente

24,35 W

Temperatura ambiente de operação - máx.

70 °C

Temperatura ambiente de operação - mín.

-25 °C

Temperatura ambiente de armazenamento - máx.

70 °C

Temperatura ambiente de armazenamento - mín.

-40 °C

Corrente nominal (Iu)

250 A

Visão geral
Especificações
Recursos
102684
Número de série STBN2250404054414
Série Eaton Moeller NZM - Disjuntor de Caixa Moldada. Interruptor de Caixa Moldada, 3p, 160A
Especificações gerais
Nome do Produto
Interruptor de caixa moldada da série Eaton Moeller NZM
Número do Catálogo
102684
Código do Modelo
NS2-160-NA
EAN
4015081025442
Comprimento/Profundidade do Produto
142 mm
Altura do Produto
185 mm
Largura do Produto
105 mm
Peso do Produto
2,404 kg
Conformidades
Conforme RoHS
Certificações
IEC 60947-2
CSA (Arquivo nº 22086)
Certificado CSA
UL 489
Especialmente projetado para a América do Norte
CSA-C22.2 nº 5-09
UL/CSA
CSA (Classe nº 4652-06)
UL (Número de Controle da Categoria WJAZ)
UL (Arquivo nº E148671)
Marcação CE
IEC
Listado pela UL
Catálogo Global
102684
Especificações do Produto
Classificação de Amperagem
160 A
Tensão nominal
690 V - 690 V
Tipo de estrutura do disjuntor
N2
Recursos
Unidade de proteção
Acionamento do motor opcional
10.10 Elevação de temperatura
O construtor do painel é responsável pelo cálculo da elevação de temperatura. A Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor do painel. As especificações para a aparelhagem devem ser observadas.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor do painel. As especificações para a aparelhagem devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações no folheto de instruções (IL) sejam observadas.
10.2.2 Resistência à corrosão
Atende aos requisitos da norma do produto.
10.2.3.1 Verificação da estabilidade térmica dos invólucros
Atende aos requisitos da norma do produto.
10.2.3.2 Verificação da resistência de materiais isolantes ao calor normal
Atende aos requisitos da norma do produto.
10.2.3.3 Resist. de mat. isol. ao calor/fogo anormal por efeitos elétricos internos
Atende aos requisitos da norma do produto.
10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos da norma do produto.
10.2.5 Elevação
Não se aplica, pois toda a aparelhagem precisa ser avaliada.
10.2.6 Impacto mecânico
Não se aplica, pois toda a aparelhagem precisa ser avaliada.
10.2.7 Inscrições
Atende aos requisitos da norma do produto.
10.3 Grau de proteção de conjuntos
Não se aplica, pois toda a aparelhagem precisa ser avaliada.
10.4 Folgas e distâncias de escoamento
Atende aos requisitos da norma do produto.
10.5 Proteção contra choque elétrico
Não se aplica, pois toda a aparelhagem precisa ser avaliada.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois toda a aparelhagem precisa ser avaliada.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor do painel.
10.8 Conexões para condutores externos
É responsabilidade do construtor do painel.
10.9.2 Resistência elétrica de frequência de potência
É responsabilidade do construtor do painel.
10.9.3 Tensão de suportabilidade a impulsos
É responsabilidade do construtor do painel.
10.9.4 Teste de invólucros feitos de material isolante
É responsabilidade do construtor do painel.
Grau de poluição
3
Método de Montagem
Fixo
Montagem em trilho DIN (trilho chapéu) opcional
Técnica embutida fixa do dispositivo embutido
Dissipação de calor do equipamento, dependente da corrente
24,35 W
Temperatura ambiente de operação - máx.
70 °C
Temperatura ambiente de operação - mín.
-25 °C
Temperatura ambiente de armazenamento - máx.
70 °C
Temperatura ambiente de armazenamento - mín.
-40 °C
Corrente nominal (Iu)
250 A
Classificação de corrente (Iu) (UL 489 csa 22.2 nº 5.1)
250 A
Número de contatos auxiliares (contatos de comutação)
0
Número de contatos auxiliares (contatos normalmente fechados)
0
Número de contatos auxiliares (contatos normalmente abertos)
0
Posições do interruptor
I, +, 0
Grau de proteção
Na área dos dispositivos HMI: IP20 (tipo de proteção básica)
IP20
Direção da alimentação de entrada
Conforme necessário
Tipo de conexão elétrica do circuito principal
Conexão por parafuso
Vida útil, mecânica
20000 operações
Categoria de sobretensão
III
Grau de proteção (IP), lado frontal
IP66 (com manípulo rotativo de acoplamento da porta)
IP40 (com contorno isolante)
Grau de proteção (terminais)
IP00 (terminais, isolador de fase e terminal de faixa)
IP10 (terminal de túnel)
Número de polos
Tripolar
Capacidade do terminal (barra de cobre)
Mín. 2 segmentos de 16 mm x 0,8 mm na conexão traseira (perfurada)
Máx. 10 segmentos de 16 mm x 0,8 mm no terminal de caixa
Máx. 10 segmentos de 24 mm x 0,8 mm na conexão traseira (perfurada)
Máx. 8 segmentos de 15,5 mm x 0,8 mm (2x) na caixa de terminais
Mín. 2 segmentos de 9 mm x 0,8 mm no terminal de caixa
NA: máx. 10 segmentos de 16 mm x 0,8 mm na conexão traseira (perfurada)
NA: mín. 2 segmentos de 16 mm x 0,8 mm na conexão traseira (perfurada)
Vida útil, elétrica
10000 operações a 415 V CA-1
7500 operações a 690 V CA-1
10000 operações a 400 V CA-1
6500 operações a 400 V CA-3
5000 operações a 690 V CA-3
6500 operações a 415 V CA-3
Funções
Disjuntores/interruptores principais
Tipo
Seccionador-disjuntor
Características especiais
IEC/EN 60947-2: disjuntores sem sobrecorrente (CBI-X) com características de interruptor principal e características de isolamento para IEC/EN 60204.
Corrente nominal = corrente ininterrupta nominal: 160 A
Aplicação
Circuitos de derivação, circuitos de alimentação
Posição da conexão para o circuito de corrente principal
Lado frontal
Corrente operacional nominal para dissipação de calor especificada (In)
160 A
Perda de potência
24,3 W
Tempo total de interrupção de curto-circuito
< 10 ms
Configuração não retardada de liberação de curto-circuito - máx.
2500 A
Configuração não retardada de liberação de curto-circuito - mín.
2500 A
Capacidade do terminal (barra de cobre)
NA: mín. 16 mm x 5 mm diretamente na conexão traseira do interruptor
Máx. 24 mm x 8 mm diretamente na conexão traseira do interruptor
M8 na conexão por parafuso traseira
Mín. 16 mm x 5 mm diretamente na conexão traseira do interruptor
NA: M8 na conexão por parafuso traseira
NA: máx. 20 mm x 5 mm diretamente na conexão traseira do interruptor
Capacidade do terminal (condutor/cabo de cobre sólido)
6 mm² - 16 mm² (2x) no terminal de caixa
NA: 6 AWG (1x) no terminal de túnel
10 mm² - 16 mm² (1x) no terminal de caixa
4 mm² - 16 mm² (2x) diretamente na conexão traseira do interruptor
10 mm² - 16 mm² (1x) diretamente na conexão traseira do interruptor
16 mm² (1x) no terminal de túnel
NA: 12 - 6 AWG (1x) no terminal de caixa
NA: 12 - 6 AWG (1x) diretamente na conexão traseira do interruptor
Capacidade do terminal (condutor/cabo de alumínio sólido)
10 mm² - 16 mm² (2x) diretamente na conexão traseira do interruptor
10 mm² - 16 mm² (1x) diretamente na conexão traseira do interruptor
16 mm² (1x) no terminal de túnel
Capacidade do terminal (condutor/cabo de cobre encordoado)
6 mm² - 25 mm² (2x) no terminal de caixa
25 mm² - 185 mm² (1x) diretamente na conexão traseira do interruptor
10 mm² - 70 mm² (1x) no terminal de caixa
25 mm² - 185 mm² (1x) no terminal de túnel de 1 furo
NA: 4 - 350 AWG/kcmil (1x) no terminal de caixa
NA: 4 - 350 AWG/kcmil (1x) no terminal de túnel de 1 furo
25 mm² - 70 mm² (2x) diretamente na conexão traseira do interruptor
Capacidade do terminal (condutor/cabo de alumínio encordoado)
25 mm² - 185 mm² (1x) no terminal de túnel de 1 furo
25 mm² - 35 mm² (2x) diretamente na conexão traseira do interruptor
25 mm² - 35 mm² (1x) diretamente na conexão traseira do interruptor
Tipo de manípulo
Alavanca basculante
Configuração de corrente de retardo curto (Isd) - máx.
0 A
Configuração de corrente de retardo curto (Isd) - mín.
0 A
Configuração de corrente instantânea (Ii) - máx.
2500 A
Configuração de corrente instantânea (Ii) - mín.
2500 A
Número de operações por hora - máx.
120
Configuração de corrente de sobrecarga (Ir) - máx.
0 A
Configuração de corrente de sobrecarga (Ir) - mín.
0 A
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 525 V, 50/60 Hz
37,5 kA
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Capacidade nominal de fechamento de curto-circuito Icm a 400/415 V, 50/60 Hz
330 kA
Capacidade nominal de fechamento de curto-circuito Icm a 440 V, 50/60 Hz
286 kA
Capacidade nominal de fechamento de curto-circuito Icm a 525 V, 50/60 Hz
105 kA

Capacidade nominal de fechamento de curto-circuito Icm a 690 V, 50/60 Hz

53 kA

Terminais padrão

Terminal de parafuso

Terminais opcionais

Terminal de caixa. Conexão na parte traseira. Terminal de túnel

Tensão operacional nominal Ue (UL) - máx.

600 Y / 347 V

Capacidade nominal de fechamento de curto-circuito Icm a 240 V, 50/60 Hz

330 kA

Tensão nominal de suportabilidade a impulsos (Uimp) nos contatos auxiliares

6000 V

Tensão nominal de suportabilidade a impulsos (Uimp) nos contatos principais

8000 V

Tensão nominal de isolamento (Ui)

1000 V CA
