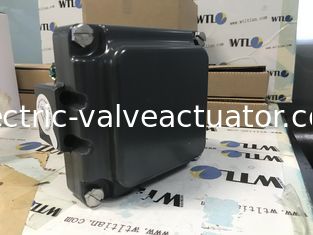

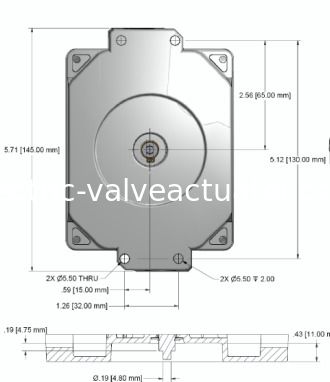

TVH-E20GNPM TOPWORX Emerson Valve Monitor em Alumínio Anodizado ou 316 aço inoxidável

TVH-E20GNPM TOPWORX Emerson em alumínio anodizado ou aço inoxidável 316


Modelo TVH,
Base e tampa de aço inoxidável Bus/Sensor (2) P&F NJ2-V3-N
Classificação de área Classe 1, Div. 1, Grupos A,B,C&D; Classe II, Div. 1, Grupos E,F&G; IP67, 4, 4X; Ex ia IIC T4
Exibição visual 90° Verde Aberto / Vermelho Fechado
NAMUR, aço inoxidável 304
Entradas de conduta (2) 1/2 NPT
Temperatura nominal de silicone de -20°C a 40°C
Instalação no atuador

Orientações, Normal e Reverso de Ação

A ação normal é completa no sentido horário quando a válvula de processo está fechada e no sentido anti-horário quando a válvula de processo está aberta.A ação inversa é completa no sentido horário quando a válvula de processo está aberta e contra-horário quando a válvula de processo está fechada.

Os conjuntos de cúpula de indicadores de 90° são concebidos para acomodar qualquer disposição de montagem e podem ser ajustados até 9° fora do eixo, se necessário.Os conjuntos de cúpula de indicadores de 45° só podem acomodar aplicações de acção normal montadas paralelas ±9°Consulte o seu distribuidor local ou representante da fábrica para aplicações de reversação de 45° ou montadas perpendicularmente.

A imagem à esquerda mostra uma unidade TopWorxTM montada paralelamente à válvula de processo na posição fechada.Esta é a orientação padrão e, salvo especificação em contrário, a sua unidade será configurada de fábrica para operar desta forma.

A imagem à direita mostra um TopWorxTM montado perpendicularmente à válvula de processo na posição fechada.


Instalação

TopWorxTM tem vários kits de montagem de suportes, tanto rotativos como lineares, disponíveis para atender à sua aplicação específica.A ilustração abaixo mostra uma montagem NAMUR direta em uma válvula de quarto turnoConsulte a documentação do seu kit de montagem para obter instruções específicas de montagem.

Armazenamento

Até que o conduto, as coberturas dos condutos e quaisquer conexões de porta da válvula de bobina aplicáveis sejam instaladas corretamente, a unidade TopWorxTM não suportará sua classificação IP/NEMA, pois a unidade é fornecida com coberturas temporárias.Garantir que é armazenado num ambiente seco com um intervalo de umidade relativa entre 10% e 95% e uma temperatura entre -40oF (-40oC) e 160oF (71oC)Uma vez correctamente instalado, o intervalo de temperatura indicado na placa de identificação substituirá este intervalo de temperatura de armazenamento.
