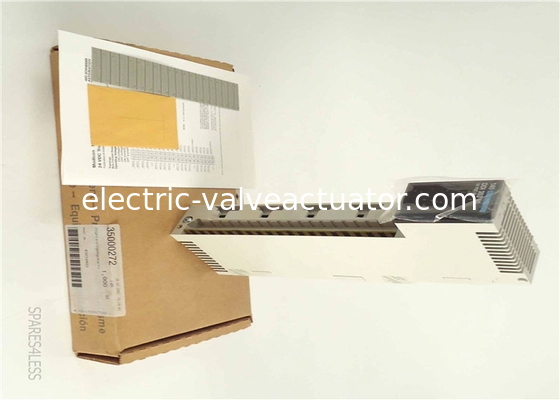

140DDI35300 Controlador de Máquina Programável Modulo de Entrada Elétrico TSX Quantum

PLC controlador lógico programável 140DDI35300 Schneider Electric entrada módulo TSX Quantum

Complementar
Grupo de canais4
Entrada lógica positiva (sink)
Voltagem de entrada discreta24 V DC
Limites de tensão de entrada19.2...30 V
Estado de tensão1 garantido 15...30 V DC
Estado de tensão0 garantido -3...5 V DC
Situação actual1 garantido >= 2 mA em Us = 5,5 V e Uin = 0 V
Situação actual0 garantido <= 0,5 mA
Requisito de resposta2 palavras de entrada
Impedância de entrada2500 Ohms
Corrente de fuga200 mA em Us = 5,5 V e Uin = 4 V
Input máximo absoluto56 V durante um pulso de decomposição de 1,3 ms
30 V contínuo
Tempo de resposta<= 1 ms do estado 1 para o estado 0
<= 1 ms do estado 0 para o estado 1
Tipo de protecçãoProteção da entrada por resistência limitada
Dissipação de energia1.7 W + (0,36 x número de pontos)
Isolamento entre grupo e autocarro1780 Vrms por 1 minuto
Isolamento entre grupos500 Vrs por 1 minuto
Sinalização localEstado de entrada verde de 32 LEDs
Detectada uma falha externa com LED vermelho (F)
1 Comunicação LED de autocarro verde está presente (Ativa)
MarcaçãoCE
Requisito de corrente do autocarro330 mA
Formato do móduloPadrão
Peso do produto00,3 kg

Meio Ambiente
NormasCSA C22.2 n.o 142 UL 508
Certificações de produtosABS
BV
C-Tic
DNV
GOST
RINA
RMRS
Resistência à descarga eletrostática8 kV em ar conforme com a norma IEC 801-2
Contato de 4 kV conforme com a norma IEC 801-2
Resistência aos campos eletromagnéticos10 V/m 80...2000 MHz em conformidade com a norma IEC 801-3
Temperatura do ar ambiente para funcionamento0...60 °C
Temperatura do ar ambiente para armazenagem-40...85 °C
Umidade relativa95% sem condensação
Altitude de operação<= 5000 m

Oferecer sustentabilidade
Situação da oferta sustentávelProduto Premium Verde
RoHSConforme - desde 0846 - declaração de conformidade Schneider Electric
REACh Referência que não contenha SVHC acima do limiar
Perfil ambiental do produtoDisponível para descarregar Produto Ambiental
Instruções para o fim da vida útil do produtoNão necessitam de operações específicas de reciclagem
