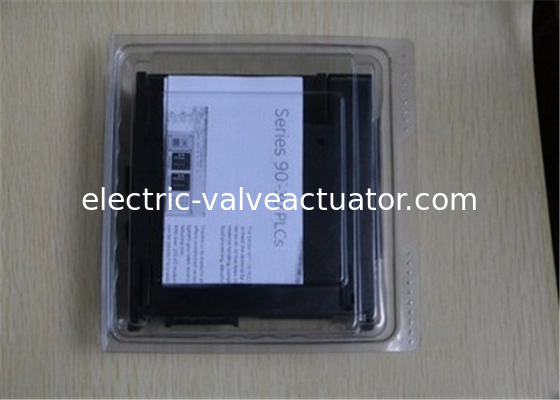

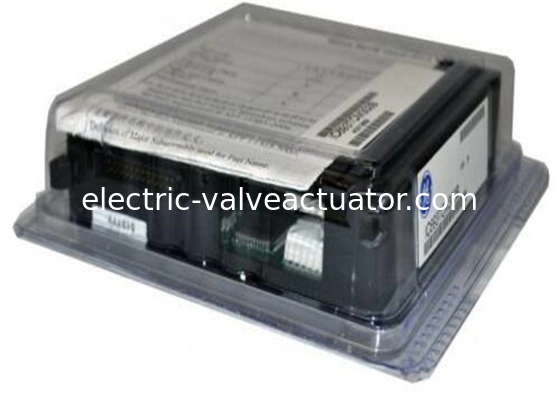

MÓDULO DE CONTROLE DE TEMPERATURA OBSOLETO GE GENIUS IC693TCM302 (FANUC)Módulo de Comunicações Genius Aprimorado

O Módulo de Comunicações Genius Aprimorado (GCM+), IC693CMM302, é um módulo inteligente que fornece comunicações globais de dados automáticas entre um CLP da Série 90-30 e até 31 outros dispositivos em um barramento Genius. O GCM+ pode ser localizado em qualquer placa base de CPU da Série 90-30 padrão, placa base de expansão ou placa base remota. No entanto, para uma operação mais eficiente, é recomendável que o módulo seja instalado na placa base da CPU, pois o tempo de impacto da varredura do módulo GCM+ depende do modelo do CLP e da placa base onde ele está localizado. Observação: se um módulo GCM estiver presente em um sistema, os módulos GCM+ não podem ser incluídos no sistema. Vários módulos GCM+ podem ser instalados em um sistema CLP da Série 90-30, com cada GCM+ tendo seu próprio barramento Genius, atendendo até 31 dispositivos adicionais no barramento. Por exemplo, isso permite que um CLP da Série 90-30 com três módulos GCM+ troque dados globais com até 93 outros dispositivos Genius automaticamente. Além da troca básica de dados globais, o módulo GCM+ pode ser usado para várias aplicações, como: „ Monitoramento de dados por um computador pessoal ou um computador industrial. „ Monitoramento de dados de blocos de E/S Genius (embora não possa controlar blocos de E/S Genius). „ Comunicações ponto a ponto entre dispositivos no barramento. „ Comunicações mestre-escravo entre dispositivos no barramento (emula E/S remota). O barramento Genius se conecta à placa de terminais na frente do módulo GCM+

Os LEDs na frente do GBC indicam seu status operacional e devem estar acesos durante a operação normal. OK Mostra o status do módulo GBC. Este LED acende após a conclusão dos diagnósticos de inicialização. COM Mostra o status do barramento de comunicações Genius. Este LED fica aceso continuamente quando o barramento está operando corretamente. Ele pisca em caso de erros intermitentes no barramento e fica apagado em caso de falha no barramento. Ele também fica apagado quando nenhuma configuração foi recebida da CPU do CLP.
