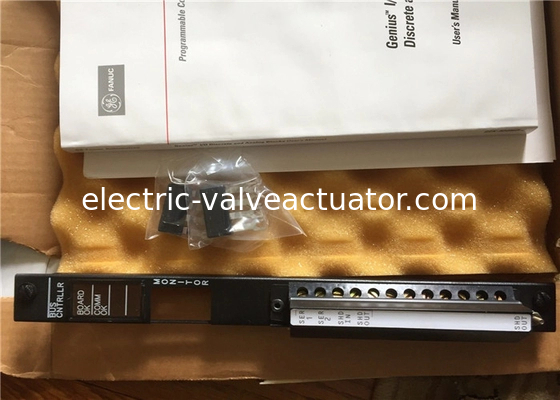

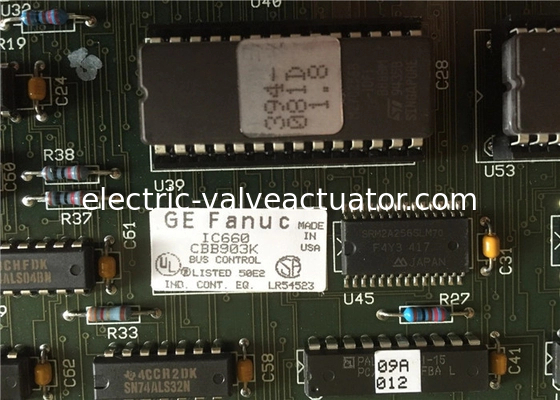

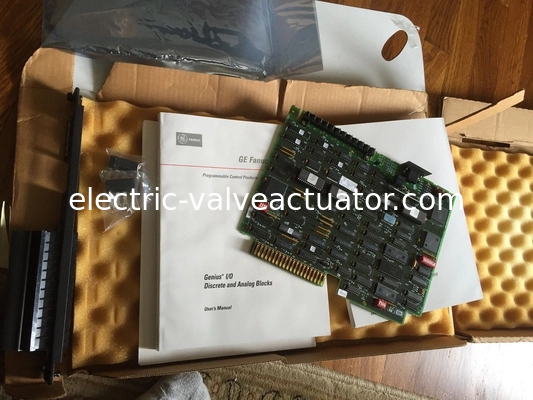

Controlador do ônibus do I/O de Series Six do controlador da lógica do PLC de IC660CBB903K GE FANUC

Os Módulos de Controle de BARRAMENTO da Série GE Fanuc IC660CBB90xx são uma interface necessária entre um PLC Series Six Plus e os blocos Genius I/O quando eles estão incluídos no sistema de E/S do PLC. O módulo Controlador de Barramento pode ser colocado em qualquer slot de E/S na CPU ou em um rack de E/S de alta capacidade localizado em uma estação de CPU ou estação de E/S local a até 2000 pés (600 metros) da CPU. Vários Controladores de Barramento podem ser colocados em um rack. Como cada Controlador de Barramento consome 20 unidades de carga, até 5 módulos podem ser colocados em um rack de CPU ou 10 módulos em um rack de E/S de alta capacidade.

Um Controlador de Barramento pode ser colocado em um rack de E/S em uma estação de E/S Remota se o tempo de varredura da CPU for maior que 10 ms. No entanto, devido à capacidade reduzida do link de comunicação de E/S serial, os comandos de janela não seriam suportados. Cada Controlador de Barramento pode interagir com até 30 blocos Genius I/O com a CPU Series Six Plus por meio de comunicação por par trançado de até 2000 pés (600 metros). O único limite para o número de Controladores de Barramento em qualquer sistema PLC é a capacidade de E/S da CPU Series Six Plus. Cada Controlador de Barramento, semelhante a qualquer módulo de E/S, tem acesso a todas as referências de E/S em sua cadeia de E/S.

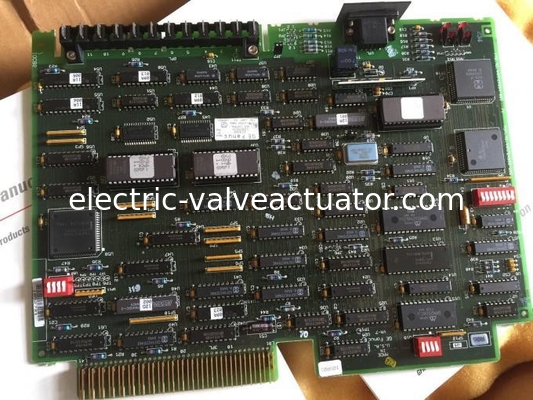

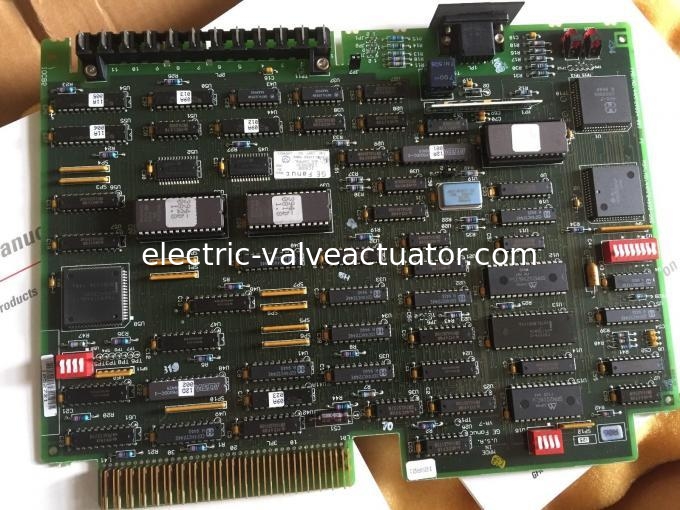

Um interruptor DIP de 4 segmentos localizado no módulo é usado para habilitar a seleção de canal para endereçamento de E/S Expandido. Se o endereçamento Normal (não expandido) for usado ou se a seleção de canal for feita por meio de Módulos Transmissores de E/S, nenhuma configuração de interruptor é necessária.

O barramento Genius I/O deve ser terminado no Controlador de Barramento por sua impedância característica. A versão aprimorada do Controlador de Barramento fornece três impedâncias selecionáveis ​​a bordo, 100Ω, 150Ω ou 750Ω. Três jumpers (JPI, JP2 e JP3) no módulo são usados ​​para selecionar um dos valores listados ou para selecionar nenhuma impedância.
