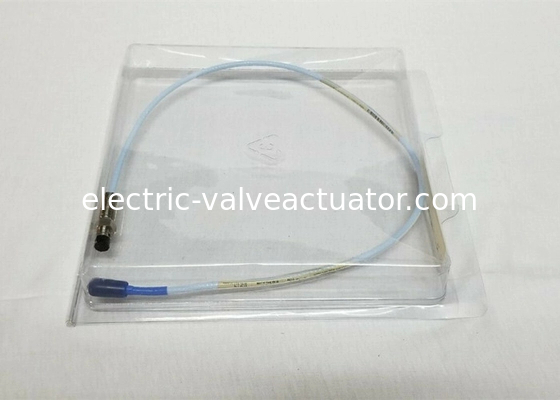

NOVA Sonda de Proximidade Bently Nevada 3300 XL 8MM PRO 330101-00-08-05-02-05 Sistema Transdutor

NOVA Sonda de Proximidade Bently Nevada 3300 XL 8MM 330101-00-08-05-02-05 Sistema Transdutor

Descrição

Sonda de Proximidade e Cabo de Extensão

A sonda e o cabo de extensão 3300 XL também refletem melhorias em relação aos designs anteriores. Um método de moldagem TipLoc* patenteado fornece uma ligação mais robusta entre a ponta da sonda e o corpo da sonda. O cabo da sonda incorpora um design CableLoc* patenteado que fornece 330 N (75 lbf) de força de tração para fixar com mais segurança o cabo da sonda e a ponta da sonda. Você também pode solicitar sondas e cabos de extensão 3300 XL de 8 mm com uma opção de cabo FluidLoc* opcional. Esta opção impede que óleo e outros líquidos vazem da máquina através do interior do cabo.

Sistema Transdutor

O Sistema Transdutor de Proximidade 3300 consiste em:

• uma sonda 3300 XL de 8 mm ou sonda 3300 de 5 mm
• um cabo de extensão 3300 XL
• um Sensor Proximitor 3300

O sistema fornece uma tensão de saída diretamente proporcional à distância entre a ponta da sonda e a superfície condutora observada. É capaz de medições estáticas (posição) e dinâmicas (vibração) e é usado principalmente para aplicações de medição de vibração e posição em máquinas com mancais de filme de fluido, bem como aplicações de medição Keyphasor e velocidade.

O sistema fornece uma saída de sinal precisa e estável em uma ampla faixa de temperatura. Todos os Sistemas Transdutores de Proximidade 3300 atingem esse nível de desempenho, permitindo a intercambialidade completa da sonda, cabo de extensão e Sensor Proximitor, sem a necessidade de correspondência de componentes individuais ou calibração em bancada.

Informações para Pedidos de Sondas

Sondas de Proximidade 3300 XL de 8 mm:

330101 Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, sem blindagem2

330102 Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, com blindagem2

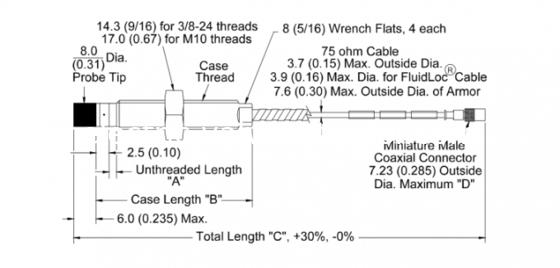

Número da Peça-AXX-BXX-CXX-DXX-EXX

A: Opção de Comprimento Sem Rosca

Nota: O comprimento sem rosca deve ser pelo menos 0,8 polegadas menor que o comprimento da caixa.

Encomende em incrementos de 0,1 pol. Configurações de comprimento: Comprimento máximo sem rosca: 8,8 pol. Comprimento mínimo sem rosca: 0,0 pol. Exemplo: 0 4= 0,4 pol.

B: Opção de Comprimento Total da Caixa

Encomende em incrementos de 0,1 pol. Configurações de comprimento roscado: Comprimento máximo da caixa: 9,6 pol. Comprimento mínimo da caixa: 0,8 pol. Exemplo: 2 4 = 2,4 pol.

C: Opção de Comprimento Total

05 0,5 metro (1,6 pés)
10 1,0 metro (3,3 pés)
15 1,5 metro (4,9 pés)
20 2,0 metros (6,6 pés)
30 3,0 metros (9,8 pés)
50 5,0 metros (16,4 pés)
90 9,0 metros (29,5 pés)

Nota:

A opção de comprimento de 3 metros está disponível apenas em sondas 330101 e foi projetada para uso apenas com o sensor Proximitor de 9 metros.

As sondas de 5 metros foram projetadas para uso apenas com o sensor Proximitor de 5 metros.

D: Opção de Conector e Tipo de Cabo

01 Conector ClickLoc coaxial em miniatura com protetor de conector, cabo padrão.
02 Conector ClickLoc coaxial em miniatura, cabo padrão.
11 Conector ClickLoc coaxial em miniatura com protetor de conector, cabo FluidLoc.
12 Conector ClickLoc coaxial em miniatura, cabo FluidLoc.

E: Opção de Aprovação de Agência

00 Não necessário
05 Aprovações CSA, ATEX, IECEx
