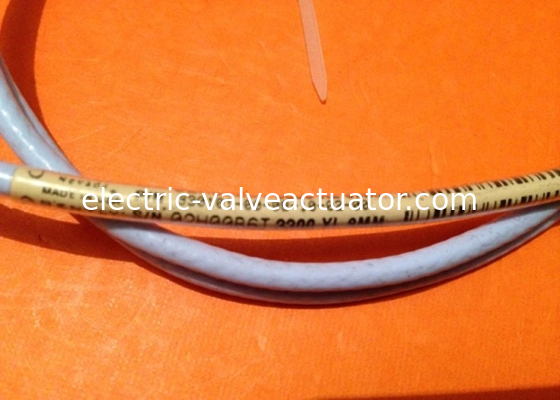

Bently Nevada Proximity PROBE 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF linha NOVA

Bently Nevada Proximity PROBE 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF linha NOVA

Informações de encomenda para sondas

3300 XL sondas de proximidade de 8 mm:

3301013300 XL Proba de 8 mm, 3/8-24 UNF, sem blindagem2

3301023300 XL 8 mm sonda, 3/8-24 UNF linha, com blindagem2

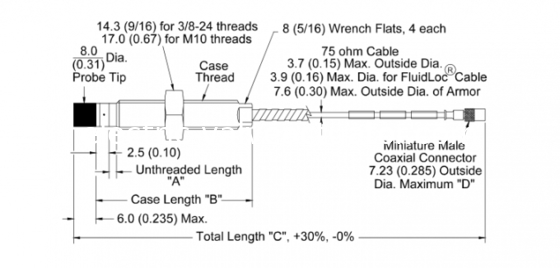

Número da parte AXX-BXX-CXX-DXX-EXX

A:Opção de comprimento sem fios

Nota:O comprimento sem fios deve ser, pelo menos, 0,8 polegadas inferior ao comprimento da caixa.

Ordem em incrementos de 0,1 em configurações de comprimento:Longoura máxima sem fios: 8.8 em Longoura mínima sem fios: 0.0 emExemplo: 0 4= 0.4 em

B:Opção de comprimento total da caixa

Ordem em incrementos de 0,1 em configurações de comprimento de fio: comprimento máximo da caixa:9.6 inDuração mínima da caixa: 0,8 inExemplo: 2 4 = 2,4 in

C:Opção de comprimento total

050.5 metros ((1.6 pés)
101.0 metros ((3.3 pés)
151.5 metros ((4.9 pés)
202.0 metros (6,6 pés)
303.0 metros (9,8 pés)
505.0 metros (16,4 pés)
909.0 metros (29,5 pés)

Nota:

A opção de comprimento de 3 metros só está disponível nas sondas 330101 e são concebidas para utilização apenas com o sensor Proximitor de 9 metros.

As sondas de 5 metros são concebidas para ser utilizadas apenas com o sensor Proximitor de 5 metros.

D:Opção do tipo de conector e de cabo

01Conector coaxial ClickLoc em miniatura com protetor de conector, cabo padrão.
02Conector coaxial em miniatura, cabo padrão.
11Conector ClickLoc coaxial em miniatura com protector de conector, cabo FluidLoc.
12Conector coaxial em miniatura, cabo FluidLoc.

E:Opção de aprovação da agência

00Não é necessário
05Autorizações CSA, ATEX, IECEx

Descrição

Sonda de proximidade e cabo de extensão

A sonda 3300 XL e o cabo de extensão também refletem melhorias em relação aos projetos anteriores. Um método de moldagem TipLoc* patenteado proporciona uma ligação mais robusta entre a ponta da sonda e o corpo da sonda.O cabo da sonda incorpora um design patenteado CableLoc* que fornece 330 N (75 lbf) força de tração para mais seguramente ligar o cabo da sonda e ponta da sondaPode também encomendar sondas 3300 XL de 8 mm e cabos de extensão com um cabo FluidLoc* opcional.Esta opção impede que o óleo e outros líquidos escapem da máquina através do interior do cabo.

Sistema de transdutor

O sistema de transdutor de proximidade 3300 consiste em:

• uma sonda 3300 XL de 8 mm ou 3300 de 5 mm
• um cabo de extensão 3300 XL
• um sensor de proximidade 3300

O sistema fornece uma tensão de saída directamente proporcional à distância entre a ponta da sonda e a superfície condutora observada.É capaz de realizar medições estáticas (posição) e dinâmicas (vibração), e é utilizado principalmente para aplicações de medição de vibração e de posição em máquinas de filmagem de fluido, bem como para aplicações de medição de velocidade e de Keyphasor.

O sistema fornece uma saída de sinal precisa e estável numa ampla gama de temperaturas.Todos os sistemas de transdutor de proximidade 3300 alcançam este nível de desempenho, permitindo a completa intercâmbio de sondas.,cabo de extensão e sensor de proximidade sem necessidade de correspondência de componentes individuais ou de calibragem em banco.
