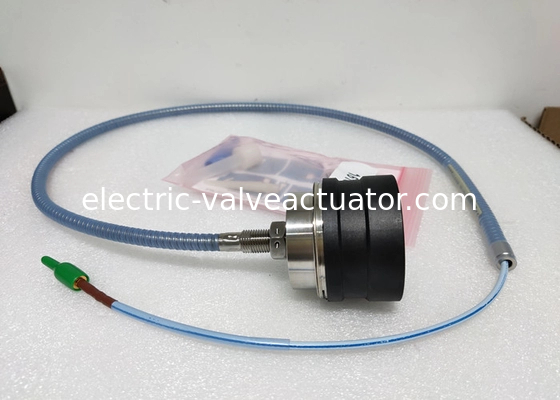

Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00 Sistema de transdutor 1,0 metro

Sistema Transdutor Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00 1,0 metro

Especificações

Salvo indicação em contrário, as seguintes especificações são para um Sensor Proximitor 3300 XL 50 mm, cabo de extensão e sonda entre 0°C e +45°C (+32°F a +113°F), com uma fonte de alimentação de -24 Vcc, uma carga de 10 kΩ, um alvo de aço AISI 4140 fornecido pela Bently Nevada com 102 mm (4,0 pol.) de diâmetro ou maior. As especificações de precisão e intercambialidade do sistema não se aplicam ao usar um sistema transdutor calibrado para qualquer alvo diferente de um alvo de aço AISI 4140 da Bently Nevada.

Informações do pedido

Sonda de Proximidade 3300 XL 50 mm:

330876-AXX-BXX-CXX-DXX

Descrições das Opções

A: Opção de Tipo de Caixa da Sonda

01Rosca de ½-20 - Saída Reta
02Rosca M14x1.5 - Saída Reta
03Liso 1,99 pol. de diâmetro - Saída Lateral

B: Opção de Comprimento Total

10 1,0 metro (3,3 pés)
505,0 metros (16,4 pés)
909,0 metros (29,5 pés)

C: Opção de Blindagem

00 Cabo FluidLoc de Alta Temperatura
01 Cabo FluidLoc de Alta Temperatura com Blindagem

D: Opção de Aprovação de Agência

00 Sem Aprovações
05Múltiplas Aprovações (pendentes)

Modelos:

Descrição

O Sistema Transdutor 3300 XL 50 mm consiste em uma sonda separada de 50 mm, um cabo de extensão e um Sensor Proximitor 3300 XL 50 mm. A bobina de grande diâmetro oferece a este sistema uma faixa linear máxima de 27,9 mm (1100 mils), a maior faixa linear da linha de transdutores de corrente parasita da Bently Nevada. Essa faixa linear torna o Sistema Transdutor 3300 XL 50 mm ideal para medir a expansão diferencial (DE) ou a expansão do rotor (RX) de grandes geradores de turbinas a vapor, que resulta da diferença nas taxas de crescimento entre o rotor da turbina e o estator da máquina (carcaça).

Medindo a Expansão Diferencial A medição da Expansão Diferencial é feita usando dois transdutores de proximidade que observam uma gola ou rampa a alguma distância do mancal de encosto. Os arranjos típicos de montagem do transdutor que exigem a longa faixa linear do Transdutor 3300 XL 50 mm incluem:
• Dois transdutores observando o mesmo lado de uma gola.
• Dois transdutores de entrada complementares observando lados opostos de uma gola, dobrando efetivamente a faixa DE mensurável.

Os critérios para selecionar um método de montagem são o tamanho do alvo disponível, a quantidade esperada de movimento axial do rotor e o tipo de alvo DE que existe na máquina. Se a altura da gola for suficiente e a faixa total de medição necessária for inferior a 1,1 polegadas (28 mm), a configuração preferida para medições redundantes é usar dois transdutores observando o mesmo lado de uma gola. Quando são necessárias de 1,1 a 2,2 polegadas (28 mm a 56 mm) de faixa total, instale os transdutores de forma complementar em lados opostos do rotor.

Compatibilidade do Sistema

A sonda 3300 XL 50 mm vem em três configurações de caixa e rosca para substituir fisicamente todos os sistemas padrão de 7200 50 mm (incluindo sondas de saída lateral e traseira). Os suportes de montagem estilo 7200 padrão ainda estão disponíveis como acessórios. Além disso, um novo suporte para adaptar a sonda à base de montagem deslizante do transdutor Integral DE de 50 mm também está disponível. O Sensor Proximitor tem uma saída de 0,394 V/mm (10 mV/mil) que é idêntica à dos sistemas 7200 e Integral DE de 50 mm, o que permite que os clientes façam o upgrade sem exigir nenhuma alteração na configuração do monitor. Ao fazer o upgrade de sistemas anteriores, todos os componentes do sistema transdutor (sonda, cabo de extensão e Sensor Proximitor) devem ser substituídos por componentes 3300 XL 50 mm.

Sonda de Proximidade e Cabo de Extensão

A sonda 3300 XL 50 mm foi projetada para sobreviver aos ambientes DE de turbinas a vapor mais severos. Ela pode operar continuamente e manter sua precisão em altas temperaturas de até 200 °C (392 °F) e pode suportar altas temperaturas intermitentes de até 250 °C (482 °F). A sonda de 50 mm possui uma vedação frontal e traseira que, combinada com o cabo FluidLoc de Alta Temperatura (padrão em todas as sondas de 50 mm), impede a entrada de umidade na ponta da sonda. Conectores ClickLoc especiais de alta temperatura também são padrão na sonda e no cabo de extensão. Cada sonda e cabo vêm com protetores de conector e uma ferramenta descartável de instalação de protetor de conector para garantir que os conectores permaneçam livres de contaminação. O conector ClickLoc no cabo da sonda possui uma gola removível que facilita o roteamento do cabo através de folgas apertadas.

A sonda 3300 XL 50 mm está disponível em estilos de caixa de saída reta com roscas ½-20 em inglês ou roscas métricas M14x1.5, incluindo uma porca de travamento com orifícios pré-perfurados para fio de segurança. A sonda de saída lateral possui dois orifícios de montagem ¼-20 na parte traseira da caixa da sonda. Para sondas de saída reta e saída lateral, o diâmetro total da caixa é de 1,99 polegadas.

Sensor Proximitor

O Sensor Proximitor 3300 XL 50 mm1 possui os mesmos recursos avançados de todos os Sensores Proximitor 3300 XL. Seu design fino permite que ele seja montado em uma instalação de trilho DIN de alta densidade ou em uma configuração de montagem em painel mais tradicional. A imunidade aprimorada a RFI/EMI permite que o Sensor 3300 XL Proximitor obtenha aprovações da marca CE europeia sem quaisquer considerações especiais de montagem. Essa imunidade a RFI impede que o sistema transdutor seja afetado negativamente por sinais de rádio de alta frequência próximos. As réguas de terminais SpringLoc no Sensor Proximitor não exigem ferramentas especiais de instalação e facilitam conexões de fiação de campo mais rápidas e altamente robustas.

Modelos :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
