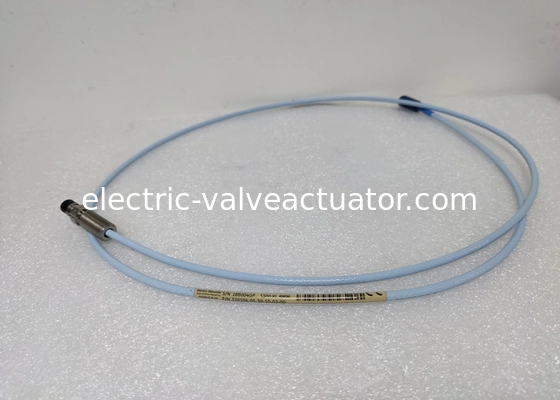

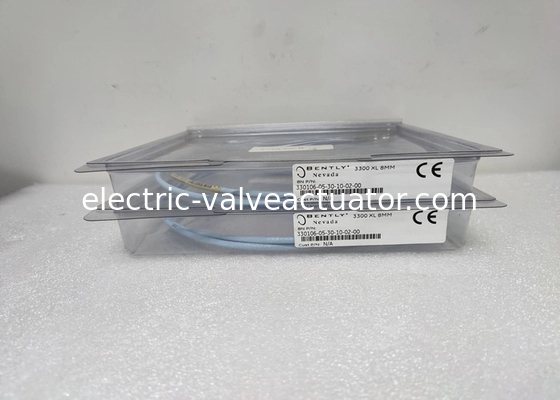

Bently Nevada Proximitor Probe Sensor 330106-05-30-10-02-00 3300XL 8mm sondas de montagem inversa

Sensor de Sonda Proximitor Bently Nevada 330106-05-30-10-02-00 3300XL 8mm Probes de Montagem Inversa

Especificações

Salvo indicação em contrário, as seguintes especificações são para um Sensor Proximitor 3300 XL de 8 mm, cabo de extensão e sonda de 8 mm entre +18 °C e +27 °C (+64 °F a +80 °F), com uma fonte de alimentação de -24 Vcc, uma carga de 10 quilo Ω, um alvo de aço AISI 4140 e uma sonda com folga de 1,27 mm (50 mils). As características de desempenho são aplicáveis ​​a sistemas que consistem unicamente em componentes 3300 XL de 8 mm. As especificações de precisão e intercambialidade do sistema não se aplicam ao usar um sistema de transdutor calibrado para qualquer alvo diferente de um alvo de aço AISI 4140 da Bently Nevada.

Informações de pedido

3300 XL 8 mm Probes de Montagem Inversa

330105-02-12-CXX-DXX-EXX, roscas 3/8-24 UNF
330106-05-30-CXX-DXX-EXX, roscas M10 x 1

Descrições de Opções

C: Opção de Comprimento Total

05 0,5 metros (1,6 pés)
10 1,0 metro (3,3 pés)
15 1,5 metros (4,9 pés)
20 2,0 metros (6,6 pés)
50 5,0 metros (16,4 pés)
190 9,0 metros (29,5 pés)

D: Opção de Conector

02 Conector coaxial ClickLoc em miniatura
12 Conector coaxial ClickLoc em miniatura, cabo FluidLoc

Observação: As opções de cabo FluidLoc -10 e -12 não são necessárias na grande maioria das instalações 330105 e 330106 devido à presença da luva da sonda. Considere cuidadosamente a aplicação antes de solicitar as opções de cabo FluidLoc

E: Opção de Aprovação de Agência

00 Não necessário
05 Múltiplas Aprovações

Descrição

Sistema de Transdutor

O Sistema de Transdutor de Proximidade 3300 consiste em:

• uma sonda 3300 XL de 8 mm ou sonda 3300 de 5 mm
• um cabo de extensão 3300 XL
• um Sensor Proximitor 3300

O sistema fornece uma tensão de saída diretamente proporcional à distância entre a ponta da sonda e a superfície condutiva observada. É capaz de medições estáticas (posição) e dinâmicas (vibração) e é usado principalmente para aplicações de medição de vibração e posição em máquinas com mancais de filme de fluido, bem como aplicações de medição Keyphasor e velocidade.
O sistema fornece uma saída de sinal precisa e estável em uma ampla faixa de temperatura. Todos os Sistemas de Transdutor de Proximidade 3300 atingem esse nível de desempenho, permitindo a intercambialidade completa da sonda, cabo de extensão e Sensor Proximitor sem a necessidade de correspondência de componentes individuais ou calibração em bancada.

Sensor Proximitor

O Sensor Proximitor 3300 XL incorpora inúmeras melhorias em relação aos designs anteriores. Sua embalagem física permite a instalação em trilho DIN de alta densidade. Ele também pode ser montado em uma configuração de montagem em painel tradicional, onde compartilha uma “pegada” idêntica aos designs de Sensor Proximitor montados em 4 furos mais antigos. A base de montagem para qualquer opção fornece isolamento elétrico, eliminando a necessidade de placas isoladoras separadas.
O Sensor Proximitor 3300 XL é altamente imune à interferência de radiofrequência, permitindo a instalação em caixas de fibra de vidro sem efeitos adversos de sinais de radiofrequência próximos. A imunidade aprimorada a RFI/EMI permite que o Sensor Proximitor 3300 XL obtenha aprovações da marca CE europeia sem exigir conduítes blindados especiais ou caixas metálicas, resultando em custos de instalação e complexidade mais baixos. As réguas de terminais SpringLoc do 3300 XL não exigem ferramentas de instalação especiais e facilitam conexões de fiação de campo mais rápidas e robustas, eliminando mecanismos de fixação do tipo parafuso que podem afrouxar.

Sonda de Proximidade e Cabo de Extensão

A sonda 3300 XL e o cabo de extensão também refletem melhorias em relação aos designs anteriores. Um método de moldagem TipLoc* patenteado fornece uma ligação mais robusta entre a ponta da sonda e o corpo da sonda. O cabo da sonda incorpora um design CableLoc* patenteado que fornece 330 N (75 lbf) de resistência à tração para fixar com mais segurança o cabo da sonda e a ponta da sonda. Você também pode solicitar sondas 3300 XL de 8 mm e cabos de extensão com uma opção de cabo FluidLoc* opcional. Essa opção impede que óleo e outros líquidos vazem da máquina através do interior do cabo.

Outras Informações de Pedido de Sondas de Proximidade

Sondas de Proximidade 3300 XL de 8 mm, Métricas:

330103 Sonda 3300 XL de 8 mm, rosca M10 x 1, sem armadura3
330104 Sonda 3300 XL de 8 mm, rosca M10 x 1, com armadura3

Número da peça-AXX-BXX-CXX-DXX-EXX

Descrições de Opções

A: Opção de Comprimento Sem Rosca

Observação: O comprimento sem rosca deve ser pelo menos 20 mm menor que o comprimento da caixa.

Solicite em incrementos de 10 mm.

Configuração de comprimento:

• Comprimento máximo sem rosca: 230 mm
• Comprimento mínimo sem rosca: 0 mm

Exemplo: 0 6 = 60 mm

B: Opção de Comprimento Total da Caixa

Solicite em incrementos de 10 mm.

Configurações de rosca métrica:

• Comprimento máximo: 250 mm
• Comprimento mínimo: 20 mm

Exemplo: 0 6 = 60 mm

C: Opção de Comprimento Total

05 0,5 metros (1,6 pés)
10 1,0 metro (3,3 pés)
15 1,5 metros (4,9 pés)
20 2,0 metros (6,6 pés)
50 5,0 metros (16,4 pés)
90 9,0 metros (29,5 pés)

D: Opção de Conector e Tipo de Cabo

01 Conector ClickLoc coaxial em miniatura com protetor de conector, cabo padrão
02 Conector ClickLoc coaxial em miniatura, cabo padrão
11 Conector ClickLoc coaxial em miniatura com protetor de conector, cabo FluidLoc

12 Conector ClickLoc coaxial em miniatura, cabo FluidLoc

E: Opção de Aprovação de Agência

00 Não necessário

05 Múltiplas Aprovações

Modelos :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
