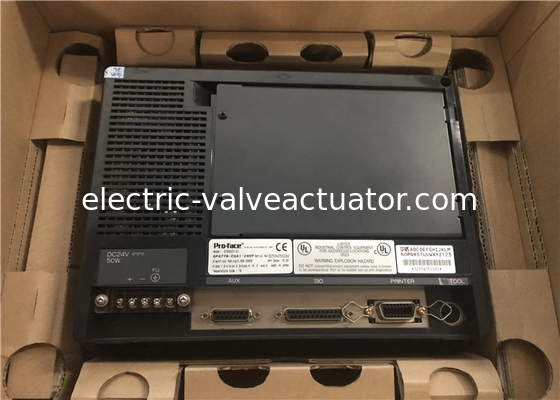

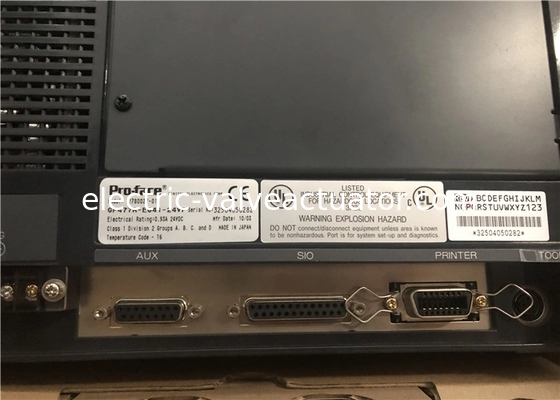

INTERFACE DE OPERADOR PROFACE QUICK PANEL 9 POLEGADAS 24VDC 93AMP GP477R-EG41-24VP

Interface do operador PROFACE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

Descrição do produto
GP477R-EG41-24VP é uma interface de operador de painel de controle fabricada pela Pro-face.Consumo de energia igual ou inferior a 50 W (TYP 20 W)A temperatura de funcionamento ambiente deve ser de 0°C a 50°C. A temperatura de armazenamento deve ser de -10°C a 60°C. A umidade relativa de armazenamento deve ser de 20% a 85%.A resistência à vibração é de 10 Hz a 25 Hz (XAs dimensões externas da unidade principal GP são apenas 274 mm (largura) x 216 mm (altura) x 56,5 mm (profundidade).A tensão sonora é 1200V p-p, o comprimento do pulso é de 1μs e o tempo de elevação é de 1ns. As classificações são equivalentes a IP65f e NEMA #250 Tipo 4x/12.

As características desta interface do operador são uma tela sensível ao toque de 9,1 polegadas com LCD âmbar de alto contraste e resolução de 640 x 400.Esta unidade é portão de comunicações RS-232/422 configurável e oferece suporte leitor de códigos de barras. A interface do operador é alimentada por corrente contínua / corrente alternada e tem uma porta de impressora. É protegida por senha e tem segurança de 15 níveis. A interface também permite tendências de receitas, gerenciamento de alarme / evento,programação, e teclados pop-up. A aplicação de memória é 2 MB FLASH EPROM. A paridade é zero, ímpar ou par. O conector da ferramenta é assíncrono. O comprimento dos dados é de 7 ou 8 bits.A velocidade de transmissão de dados é de 2400 a 115.2 kbps.

Projeto do sistema

• Não criar interruptores de painel táctil GP que possam pôr em perigo a segurança do equipamento e do pessoal.e outros equipamentos relacionados podem fazer com que um sinal de saída permaneça continuamente ligado ou desligado e possivelmente causar um acidente grave.Por conseguinte, conceber todos os circuitos de monitorização utilizando interruptores de limite, etc. para detectar o movimento incorreto do dispositivo.Desmarcar todos os interruptores utilizados para controlar as operações vitais da máquina para que sejam operados através de um sistema de controlo separado.

• Não crie interruptores utilizados para controlar as operações de segurança da máquina, como um interruptor de parada de emergência, como um ícone da tela sensível ao toque GP.Caso contrário, podem ocorrer lesões corporais graves ou danos ao equipamento..

• Por favor, conceba o seu sistema de modo a que o equipamento não corra mal devido a uma falha de comunicação entre o GP e o controlador de acolhimento.Isto é para evitar qualquer possibilidade de lesões corporais ou danos materiais.

.• O GP não é adequado para utilização com dispositivos de controlo de aeronave, equipamento aeroespacial, dispositivos de transmissão (comunicação) de dados do tronco central, dispositivos de controlo de energia nuclear,ou equipamento médico de apoio à vida, devido às exigências inerentes destes dispositivos de um nível extremamente elevado de segurança e fiabilidade.

• Ao utilizar o GP com veículos de transporte (trens, automóveis e navios), dispositivos de prevenção de catástrofes e de criminalidade, vários tipos de equipamento de segurança, dispositivos médicos não relacionados com o suporte à vida, etc.Devem ser utilizados projetos de sistemas redundantes e/ou à prova de falhas para assegurar o grau adequado de fiabilidade e segurança..

• Não utilize a unidade GP como dispositivo de alerta para alarmes críticos que possam causar ferimentos graves ao operador, danos na máquina ou interrupção da produção.Os indicadores de alarme crítico e as respectivas unidades de comando/activador devem ser concebidos utilizando dispositivos de bloqueio mecânico e/ou hardware autônomos..

• Após a iluminação de fundo do GP se esgotar, ao contrário do "Modo de espera" do GP, o painel táctil permanece ativo.Pode ocorrer uma operação incorrecta da máquina potencialmente perigosaPor conseguinte, não utilize interruptores de toque GP para o controlo de quaisquer mecanismos de segurança dos equipamentos, tais como interruptores de parada de emergência, etc., que protejam as pessoas e os equipamentos contra lesões e danos.Se a luz de fundo do seu médico se desligar de repente, use os seguintes passos para determinar se a luz de fundo está realmente queimada.1) Se o seu GP não estiver definido em "Modo de espera" e o ecrã estiver em branco, a sua luz de fundo está queimada.2) Ou,se o seu médico estiver definido no modo de esperaPara evitar erros acidentais de funcionamento da máquina, é necessário que o equipamento esteja equipado com uma câmara de luz de fundo, uma câmara de luz de fundo e uma câmara de luz.Digital sugere que você use o GP embutido "UTIlize o painel de toque após a luz de fundo queimado", que detectará automaticamente um esgotamento e desactivará o ecrã táctil.Instalação

• Uma alta tensão atravessa o GP. Exceto para substituir a luz de fundo, nunca desmonte o GP, caso contrário pode ocorrer um choque elétrico.

• Não modifique a unidade GP, pois poderá provocar incêndio ou descarga elétrica.

• Não utilizar o GP num ambiente onde estejam presentes gases inflamáveis, uma vez que a sua utilização pode provocar uma explosão.

Painéis de controlo (doravante designados por "unidade GP").
Essas unidades GP, com sua funcionalidade de usuário expandida e melhor desempenho geral, são uma atualização dos painéis da série GP70 da Digital.
Por favor, leia atentamente este manual, pois explica, passo a passo, como utilizar o GP
corretamente e com segurança.
Além disso, nos exemplos do presente manual, é utilizado sempre que possível o controlador automático Mitsubishi MELSEC-AnA, ligado numa relação um a um com um GP.
A série GP-477R e GP-577R refere-se aos seguintes números de modelo GP:
GP-477R série GP477R-EG11 (unidade padrão)
GP477R-EG41-24VP (marcado CE, compatível com o cUL)
Série GP-577R GP577R-TC11, GP577R-SC11 (unidade padrão)
GP577R-TC41-24VP (marcado CE, compatível com o cUL)
* Neste caso, "unidade padrão" refere-se a unidades que não tenham recebido aprovação CE ou UL.
Os painéis gráficos GP477R-EG41-24VP e GP577R-TC41-24VP são produtos com a marca CE que cumprem as seguintes directivas EMC pertinentes.
EN55011 classe A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Notas

1) É proibido copiar o conteúdo deste manual, total ou parcialmente, exceto para uso pessoal do utilizador, sem a autorização expressa da Digital Electronics
Empresa do Japão.
2) As informações fornecidas neste manual estão sujeitas a alterações sem aviso prévio.
3) Este manual foi redigido com cuidado e atenção aos pormenores; no entanto, se encontrar erros ou omissões, contacte a Digital Electronics e informe-a das suas conclusões.
4) Tenha em conta que não somos responsáveis por quaisquer danos resultantes da utilização dos nossos produtos, independentemente do artigo 3.o acima.
