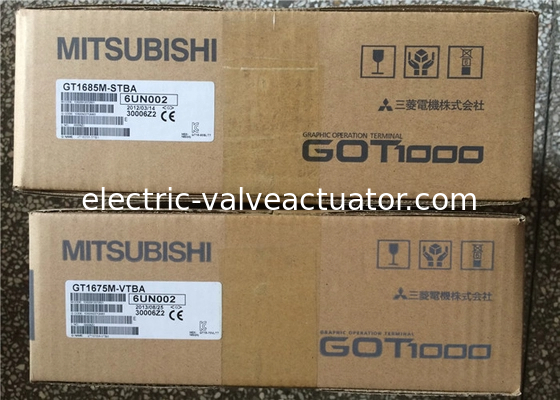

Mitsubishi HMI Touch Screen GT1685M-STBA 12,1" TFT Display 800x600 pixels 65536 cores 15MB Memória 100-240V AC

Tela sensível ao toque Mitsubishi HMI GT1685M-STBA 12.1" TFT Display 800x600 pixels 65536 cores 15MB Memória 100-240V AC

Detalhe Rápido

• Fabricante: Mitsubishi Electric

• Nº do Produto: GT1685M-STBA

• Tipo de produto: Série GOT1000 GT16

• Classificação: Grande: 8 a 15 polegadas

• ProductNo.: GT1685M-STBA

• Nome do modelo: GT16

• Padrões aplicáveis: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Tipo de exibição: LCD TFTcolor (alto brilho, amplo ângulo de visão)

• Tamanho da tela: 12,1 polegadas

• resolução: SVGA: 800 × 600 [ponto]

• Tamanho da tela: 246 (L) × 184,5 (A) [mm]

• Número de caracteres da tela: fonte padrão de 16 pontos na época: 50 caracteres × 37 linhas (tamanho total)

• Fonte padrão de 12 pontos na época: 66 caracteres × 50 linhas (em)

• Cor da tela: 65536 cores

• Ângulo de visão: Cada um dos 80 graus à esquerda e à direita, acima de 60 graus, abaixo de 80 graus

• Ajuste de contraste: -

• Brilho simples do LCD: 470 [Cd/ M 2 ]

• Ajuste de brilho: 8 níveis de ajuste

• vida útil: Cerca de 52.000 horas (temperatura ambiente 25 °C)

• Pode ser registrado o número máximo de telas: 4096 telas

• Função de luz de fundo: tubo de cátodo frio (substituível) função de detecção de queima da luz de fundo, configuração de tempo de desligamento da luz de fundo / economia de tela Permitido

• vida útil: Cerca de 50.000 horas ou mais (tempo para usar a temperatura ambiente é 50% do brilho da tela a 25 °C)

• cor: Branco

• Método do painel de toque: Tipo de filme resistivo analógico

• Número de teclas de toque: -

• Tamanho da chave: Mínimo 2 × 2 [ponto] (por chave)

• Pontos de pressão simultâneos: Não pressione simultaneamente (apenas um ponto pode tocar)

• vida útil: Um milhão de vezes ou mais (Operação 0,98 [N] ou menos)

• Distância de detecção do sensor humano: 1 [m]

• Faixa de detecção: Respectivamente para cima, para baixo, para a esquerda e para a direita 70 graus

• Tempo de atraso de detecção: 0-4 [seg]

• memória

• Memória Flash

• capacidade: Memória flash embutida 15M bytes

• Vida (escreva o número de vezes): 100.000 vezes

• Uso: Dados do projeto para armazenamento, para armazenamento do SO

• SRAM

• capacidade: -

• Uso: -

• EEPROM

• capacidade: -

• Uso: -

• Tipo de bateria: Bateria de lítio tipo GT15-BAT

• Backup: Dados do relógio, notificação de tempo de manutenção para dados, dados de log do sistema

• vida útil: Cerca de 5 anos (temperatura ambiente: 25 °C)

• Barramento de interface embutido: -

• RS-422/485 (combinado): RS-422/485 1ch, velocidade de transmissão: 115200/57600/38400/19200/9600 / 4800bps, formato do conector: 14 pinos (fêmea), aplicações: equipamento de conexão para comunicação

• RS-422/232 (combinado): -

• RS-422: -

• RS-232: RS-232 1ch, velocidade de transmissão: 115200/57600/38400/19200/9600 / 4800bps, formato do conector: D-sub de 9 pinos (macho), aplicações: equipamento de conexão para comunicação, para conexão com PC (upload / download de dados do projeto, instalação do SO, função transparente FA)

• Ethernet: Método de transferência de dados: 100BASE-TX, 10BASE-T 1ch, formato do conector: RJ-45 (modularjack), uso: equipamento de conexão para comunicação, para a função de gateway, para conexão com PC (upload / download de dados do projeto, instalação do SO, função de interface MES)

• RGB: -

• Impressora: -

• USB (dispositivos): dispositivo USB (Full Speed ??12Mbps) 1ch, formato do conector: TYPE Mini-B, uso: para conexão com PC (upload / download de dados do projeto, instalação do SO, função transparente FA)

• USB (host): host USB (Full Speed ??12Mbps) 1ch, formato do conector: TYPE-A, aplicações: transferência de dados, para armazenamento

• Cartão CF: Slot CompactFlash 1ch, formato do conector: TYPEI, aplicações: transferência de dados, armazenamento de dados, GOT para inicialização

• Slot para cartão PC: -

• Placa de função opcional: Função de interface MES para 1ch

• Placa de memória: -

• Unidade de expansão: Montagem da unidade de comunicação / unidade de opção 2ch

• interruptor Switch1: -

• Switch2: -

• Saída do buzzer: Timbre único (comprimento do som ajustável)

• Estrutura de proteção: Seção frontal: IP67F (JEM1030), interna da placa: IP2X (JEM1030)

• Dimensões externas: 316 (L) × 242 (A) × 52 (P) [mm]

• Dimensões de corte do painel: 302 (L) × 228 (A) [mm]

• Massa (excluindo o suporte de montagem): 2,7 [kg]

• Temperatura ambiente

• Exibição: 0 ~ 50 °C

• Outros que não a unidade de exibição: 0 ~ 55 °C

• Temperatura de armazenamento: -20 °C ~ 60 °C

• Umidade ambiente: 10 ~ 90% UR, sem condensação

• Umidade ambiente de armazenamento: 10 ~ 90% UR, sem condensação

• Resistência à vibração: Conformidade: Conformidade com JIS B 3502, IEC 61131-2

• Resistência à vibração: Se houver vibração intermitente: meia amplitude 3,5 mm, o número de varreduras X, Y, Z em cada direção 10 vezes, aceleração 9,8 M / S 2, o número de varreduras X, Y, Z em cada direção 10 vezes

• Resistência à vibração: Se houver uma vibração contínua: meia amplitude 1,75 Mm, aceleração 4,9 M / S 2

• Impacto: Conformidade com B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 direções três vezes cada)

• Atmosfera de uso: Fumaça oleosa, gás corrosivo, não há gás inflamável, não é terrivelmente poeira de continuidade, que a luz solar direta não atinge (bem como durante o armazenamento)

• Altitude operacional: 2000m ou menos

• Local de instalação: Painel de controle

• Categoria de sobretensão: II abaixo

• Grau de contaminação: 2 ou menos

• Sistema de resfriamento: Autoresfriamento

• A tensão de alimentação de entrada: AC100 ~ 240V (+ 10%, - 15%)

• Frequência de entrada: 50 / 60Hz ± 5%

• Potência aparente máxima de entrada: 110VA (na carga máxima)

• Consumo de energia Tempo normal: 46W ou menos

• Quando a luz de fundo desliga: 32W ou menos

• Corrente de irrupção: 28A ou menos (4ms) (com carga total)

• Tempo de falha de energia momentânea admissível: Dentro de 20ms (ou mais AC100V)

• Imunidade a ruído: Tensão de ruído 1500Vp-p, largura de ruído 1 µs, devido ao simulador de ruído de frequência de ruído 25 ~ 60Hz

• Tensão de resistência: Terminal de alimentação a granel? terra entre AC1500V 1 minuto

• Resistência de isolamento: 10MO ou mais no terminal de alimentação a granel? terra entre o testador de resistência de isolamento DC500V

• Tamanho do fio aplicável: ? 2 0,75 [Mm 2 ]

• Terminal de crimpagem: Terminais de crimpagem M3 RAV1.25-3 do parafuso, V2-S3.3, V2-N3A, FV2-N3A

• Torque com aperto de ajuste (parafusos do terminal do bloco de terminais): 0,5 ~ 0,8 [N · m]

• terra: Aterramento Classe D (100O ou menos), que a conexão à placa quando a terra não pode

• Tipo de montagem: Padrão

• Peso de envio: 3,7 Kg
