SÉRIE DA CREMALHEIRA DO PLC DE GE FANUC IC697CHS790 90-70 9 MÓDULOS DO I/O DOS ENTALHES

SÉRIE DA CREMALHEIRA DO PLC DE GE FANUC IC697CHS790 90-70 9 MÓDULOS DO I/O DOS ENTALHES

Nome da marca: GE
Número do modelo: IC697CHS790
MOQ: 1
preço: Negotiations
Informações pormenorizadas
Lugar de origem:
Japão
Detalhes da embalagem:
Nova caixa original
Destacar:

GE Fanuc PLC rack 9 slots

,

Modulos de E/S da série 90-70

,

Controlador ESP com garantia

Descrição do produto

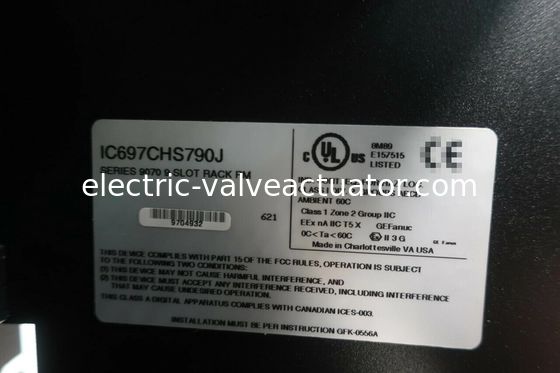

GE FANUC IC697CHS790 RACK PLC SÉRIE 90-70 9 SLOTS MÓDULOS DE E/S
  • IC697CHS790
  • RACK PLC
  • SÉRIE 90-70
  • 9 SLOTS
  • ACEITA TODOS OS TIPOS DE MÓDULOS PLC IC697
  • DETECÇÃO DE SLOT PARA MÓDULOS DE E/S TIPO RACK
Descrição do Produto

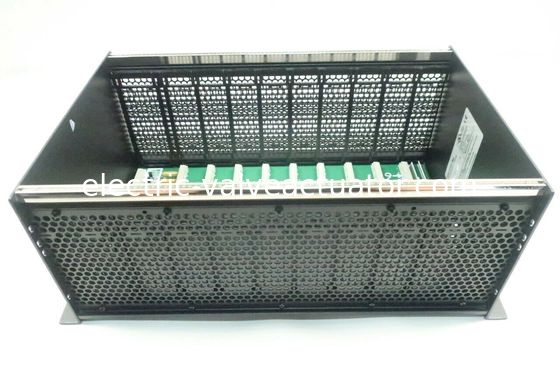

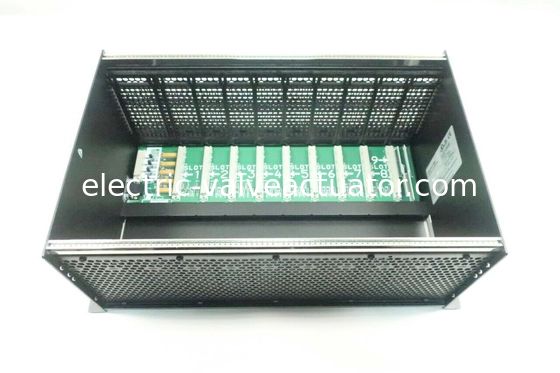

O IC697CHS790 é um suporte traseiro de 9 slots para o controlador programável IC697 usado para configurações de CPU e E/S. Há capacidade para uma fonte de alimentação para o rack padrão de 9 slots localizado na posição do módulo mais à esquerda. O rack IC697CHS790 é montado em um gabinete com 10 polegadas de profundidade, onde os ventiladores normalmente não são necessários. As dimensões do rack são 11,15" A x 19" L x 7,5" P, com a largura do slot do controlador sendo 1,6" L e a largura do slot de alimentação sendo 2,4" L. Cada rack oferece uma detecção de slot para E/S do tipo rack criado para o PLC IC697. Nenhuma chave ou jumper nos módulos de E/S é necessária.

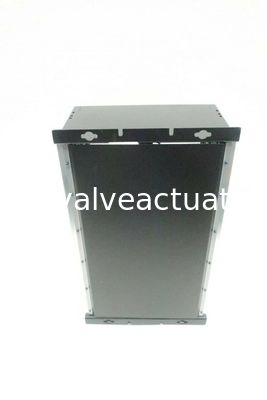

A montagem do rack IC697CHS790 requer espaço suficiente para permitir o resfriamento adequado dos módulos do sistema. Os requisitos para montagem devem ser determinados de acordo com a aplicação e o rack adequado encomendado. As flanges de montagem são convenientemente instaladas na fábrica nos painéis laterais do rack.

Os módulos de E/S IC697 se interligam por meio de uma chave para evitar a troca acidental de um tipo de módulo por outro tipo de módulo. Cada módulo inclui uma chave que trava mecanicamente na calha central do rack, onde permanece até que o módulo seja removido. Se o módulo não for do tipo correto, ele não poderá ser inserido naquele slot do rack. Um número de rack de 0 a 7 deve ser atribuído quando houver vários racks em um sistema; o rack da CPU é sempre o rack 0. O número de cada rack será determinado pelo PLC a partir dos quatro jumpers no backplane do rack. A localização do backplane fica diretamente atrás da fonte de alimentação, e os jumpers estão no backplane.
