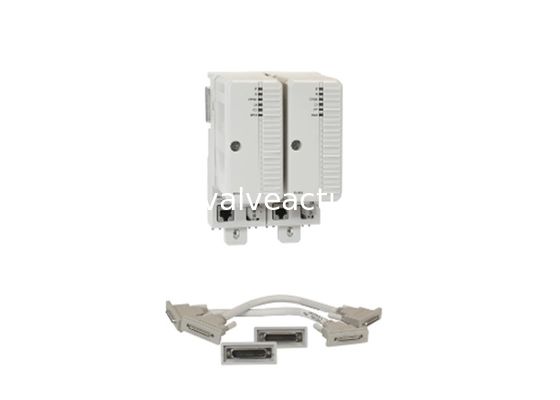

Módulo de E/S Digital ABB BC820K02 3BSE071500R1 120 mA típico (200 mA máx.)

• Suporta unidades de interface de comunicação redundantes.
• Suporta a substituição on-line da CPU.
• Fonte de alimentação externa.
• Suporta a troca quente.

A unidade CEX-BUS BC820 é usada para estender as portas de comunicação a bordo com unidades de interface de comunicação. Também é possível usar interfaces de comunicação redundantes no CEX-BUS. A unidade de interconexão do BC820 CEX-BUS oferece uma maneira de selecionar o BUS CEX em dois segmentos independentes de até 200 metros de distância. Isso melhora a disponibilidade em sistemas com interfaces de comunicação redundantes.

O BC820 pode ser usado com PM858, PM862, PM866 (PR.F ou posterior, que corresponde a PR: H ou posterior para PM866K01) e PM866a.

O BC820 é alimentado a partir da unidade do processador por meio do CEX-BUS e também pode suportar o BUS CEX com energia redundante através de seu conector externo para fonte de alimentação. O BC820 transmite o link RCU e estende o comprimento do cabo CEX-BUS e RCU-Link até 200 m. O número de interfaces CEX-BUS é limitado a 6 a cada BC820.

Você precisa fornecer os seguintes cabos em um comprimento adequado (não incluído no kit BC820K02):

• Link de controle da RCU: conector modular, RJ45, cabo cruzado de par torcido em blindagem com todos os quatro pares cruzados: EIA/TIA-568 Crossover padrão T568A a T568b. Comprimento: máximo 200m.
• Link de dados da RCU: a interconexão óptica é compatível com a interface do conector óptico LC duplex em conformidade com Ansi TIA/EIA60-10 (focis 10A). O tipo de cabo óptico é de fibra OM3 de 50/125μm. Comprimento: máximo 200m.

Para mais informações sobre os cabos, consulte 3BSE036351-*
