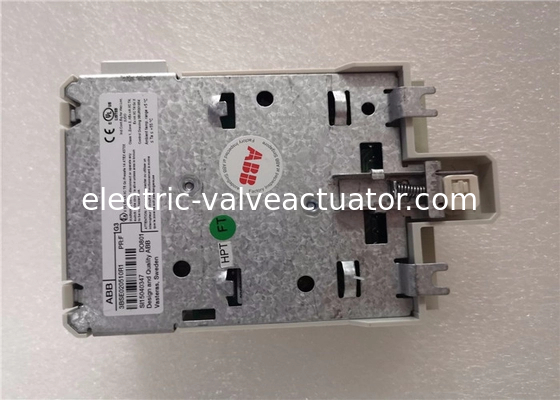

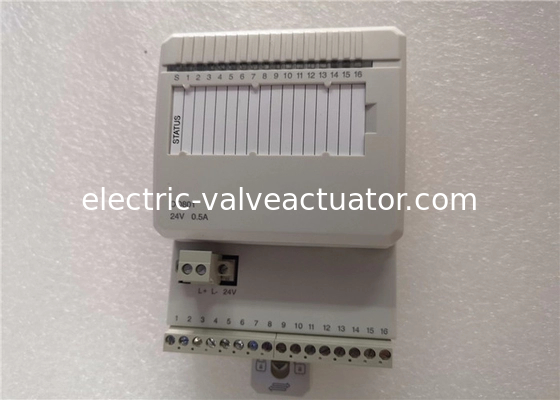

DI803 3BSE022362R1 230 V c.a./c.c. entrada digital Módulo de E/S digital ABB

Name: DI803 3BSE022362R1 230 V c.a./c.c. entrada digital Módulo de E/S digital ABB
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: DI803
Price: 210.00 USD
Availability: InStock

Nome da marca:	ABB
Número do modelo:	DI803
MOQ:	1
preço:	Negotiations

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Suíça

Tensão de isolação avaliado:

50V

Tensão dielétrica do teste:

500VAC

Consumo atual +5 V Modulebus:

70mA

Dissipação de energia:

1.6W

Detalhes da embalagem:

Nova caixa original

Destacar:

Módulo de entrada digital ABB 230V

Modulo de E/S digital DI803

Modulo de controlo ESP da ABB

Descrição do produto

DI803 3BSE022362R1 230 V a.c./d.c. entrada digital Módulo de E/S digital ABB

Atributos do Produto

Tensão de Isolamento Nominal	50V
Tensão de Teste Dielétrico	500VAC
Consumo de Corrente +5 V Modulebus	70mA
Dissipação de Potência	1.6W

Descrição do Produto

O DI803 é um módulo de entrada digital de 8 canais de 230 V a.c./d.c. para o I/O S800. Este módulo possui 8 entradas digitais. A faixa de tensão de entrada a.c. é de 164 - 264 volts e a corrente de entrada é de 7,6 mA a 230 V a.c. A faixa de entrada d.c. é de 175 - 275 V e a corrente de entrada é de 1,6 mA a 220 V. As entradas são isoladas individualmente. Cada canal de entrada consiste em componentes limitadores de corrente, componentes de proteção EMC, LED de indicação de estado de entrada e barreira de isolamento óptico.

Características e Benefícios

8 canais para entradas de 230 V a.c./d.c. com corrente de afundamento
Canais isolados individualmente
Supervisão de tensão da alimentação de entrada de campo
Indicadores de status de entrada
Filtragem de sinal
Conexão de processo via conectores destacáveis

Informação Geral

Tipo	Entrada Digital
Especificação do sinal	230 V a.c., 220 V d.c.
Número do artigo	3BSE022362R1
Número de canais	8
Tipo de sinal	Corrente de afundamento
HART	Não
SOE	Não
Redundância	Não
Alta integridade	Não
Segurança intrínseca	Não
Mecânica	S800L

Dados Detalhados

Faixa de tensão de entrada, "0"	0..50 V a.c., 0..40 V d.c.
Faixa de tensão de entrada, "1"	164..264 V a.c., 175..275 V d.c.
Impedância de entrada	30 kΩ (a.c.) 134 kΩ (d.c.)
Isolamento	Canais isolados individualmente
Tempos de filtro (digital, selecionável)	2, 4, 8, 16 ms
Faixa de frequência de entrada	47..63 Hz
Atraso de filtro analógico On/Off	5 / 28 ms
Comprimento máximo do cabo de campo	200 metros (219 jardas) 100 pF/m para a.c., 600 metros para d.c.
Tensão de isolamento nominal	250 V
Tensão de teste dielétrico	2000 V a.c.
Dissipação de potência	Tip. 2.8 W
Consumo de corrente +5 V Modulebus	50 mA
Consumo de corrente +24 V Modulebus	0
Consumo de corrente +24 V externo	0
Tamanho do fio suportado	Sólido: 0,05-2,5 mm2, 30-12 AWG Trançado: 0,05-1,5 mm2, 30-12 AWG Torque recomendado: 0,5-0,6 Nm Comprimento de decapagem 6-7,5 mm, 0,24-0,30 polegadas

Meio Ambiente e Certificação

Marca CE	Sim
Segurança elétrica	IEC 61131-2, UL 508
Localização perigosa	-
Certificação marítima	ABS, BV, DNV-GL, LR, RS, CCS
Classificação de proteção	IP20 de acordo com IEC60529
Atmosfera corrosiva ISA-S71.04	G3
Condições climáticas de operação	0 a +55 °C (Armazenamento -40 a +70 °C), UR=5 a 95 % sem condensação, IEC/EN 61131-2
Grau de poluição	Grau 2, IEC 60664-1
Condições mecânicas de operação	IEC/EN 61131-2
EMC	EN 61000-6-4 e EN 61000-6-2
Categorias de sobretensão	Classe I de acordo com IEC 61140; (protegido contra terra)
Classe de equipamento	Classe I de acordo com IEC 61140; (protegido contra terra)
Temperatura ambiente máxima	55 °C (131 °F), para montagem vertical 40 °C (104 °F)
Conformidade RoHS	EN 50581:2012
Conformidade WEEE	DIRETIVA/2012/19/EU
