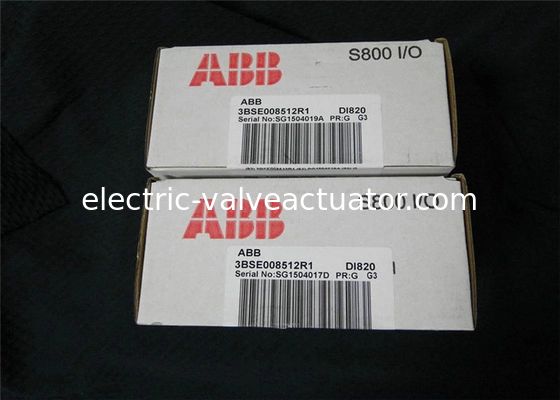

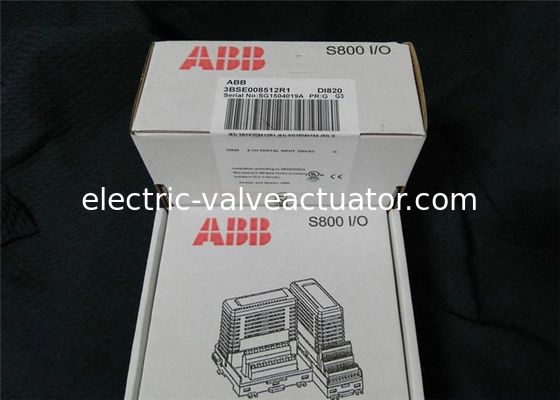

DI820 ∙ ABB ∙ DI820 3BSE008512R1 Entrada digital 120 VAC 120 V AC / 110 V DC

Nome da marca:	ABB
Número do modelo:	ABB
MOQ:	1
preço:	Negotiations

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Suíça

Tensão de isolação avaliado:

50V

Tensão dielétrica do teste:

500VAC

Consumo atual +5 V Modulebus:

70mA

Dissipação de energia:

1.6W

Detalhes da embalagem:

Nova caixa original

Destacar:

Módulo de entrada digital ABB DI820

Módulo de entrada digital AC de 120 V

Entrada de corrente contínua de 110 V do controlador ESP

Descrição do produto

DI820 ∙ ABB ∙ DI820 3BSE008512R1 Entrada digital 120 VAC 120 V AC / 110 V DC

Atributos do produto

Atributo	Valor
Voltagem de isolamento nominal	50 V
Tensão de ensaio dielétrica	500VAC
Consumo de corrente +5 V Modulebus	70 mA
Dispersão do Poder	1.6W

Ambiente e certificação

Marcação CE	- Sim, sim.
Segurança elétrica	IEC 61131-2, UL 508
Localização perigosa	-
Certificação marítima	ABS, BV, DNV-GL, LR, RS, CCS
Classificação de protecção	IP20 de acordo com a IEC60529
Atmosfera corrosiva ISA-S71.04	G3
Condições climáticas de funcionamento	0 a +55 °C (Armazém -40 a +70 °C), RH=5 a 95% sem condensação, IEC/EN 61131-2
Grau de poluição	Nível 2, IEC 60664-1
Condições de funcionamento mecânico	IEC/EN 61131-2
EMC	EN 61000-6-4 e EN 61000-6-2
Categorias de sobrevoltagem	IEC/EN 60664-1, EN 50178
Classe de equipamento	Classe I, em conformidade com a norma IEC 61140; (protecção da terra)
Temperatura ambiente máxima	55 °C (131 °F), para montagem vertical em MTU compacta 40 °C (104 °F)
Conformidade com a RoHS	EN 50581:2012
Conformidade com os RAEE	Diretiva 2012/19/UE

Informações gerais

Tipo	Entrada digital
Especificação do sinal	120 V AC / 110 V DC
Número do artigo	3BSE008512R1
Número de canais	8
Tipo de sinal	Mergulho de corrente
HART	- Não, não.
Empresa estatal	- Não, não.
Despesas	- Não, não.
Alta integridade	- Não, não.
Segurança intrínseca	- Não, não.
Mecânica	S800

Dados pormenorizados

Intervalo de tensão de entrada, "0"	030 V de corrente, 0... 20 V de corrente.
Intervalo de tensão de entrada, "1"	77130 V corrente, 75... 145 V corrente.
Impedância de entrada	12 kΩ (c.a.) / 39 kΩ (c.d.)
Isolamento	Canais isolados individualmente
Tempos de filtragem (digitais, selecionáveis)	2, 4, 8, 16 ms
Intervalo de frequência de entrada	4763 Hz
Filtro analógico com atraso de ligação/desligação	5 / 18 ms
Limitação da corrente	A potência do sensor pode ser limitada pela MTU
Comprimento máximo do cabo de campo	200 metros (219 metros) 100 pF/m para a.c., 600 metros (656 metros) para a.c.
Voltagem de isolamento nominal	250 V
Tensão de ensaio dielétrica	2000 V a.c.
Dissipação de energia	Tipo 2,8 W
Consumo de corrente +5 V Modulebus	50 mA
Consumo de corrente +24 V Modulebus	0
Consumo de corrente + 24 V externo	0

Este módulo tem 8 entradas digitais. A faixa de tensão de entrada AC é 77 - 130 volts e a corrente de entrada é 10 mA a 120 V AC. A faixa de entrada DC é 75 - 145 V e a corrente de entrada é 2.8 mA a 110 VAs entradas são isoladas individualmente.

Cada canal de entrada é constituído por componentes de limitação de corrente, componentes de protecção EMC, LED de indicação do estado de entrada, barreira de isolamento óptico e um filtro analógico (6 ms).O canal 1 pode ser utilizado como entrada de vigilância de tensão para os canais 2 - 4, e o canal 8 pode ser utilizado como entrada de vigilância de tensão para os canais 5 - 7.

Se a tensão ligada ao canal 1 ou 8 desaparecer, as entradas de erro são ativadas e o LED de aviso acende.

Características e benefícios

8 canais para entradas de 120 V AC/DC
Canais isolados individualmente
Supervisão da tensão da potência de entrada de campo
Indicadores de estado de entrada
Filtragem de sinal
