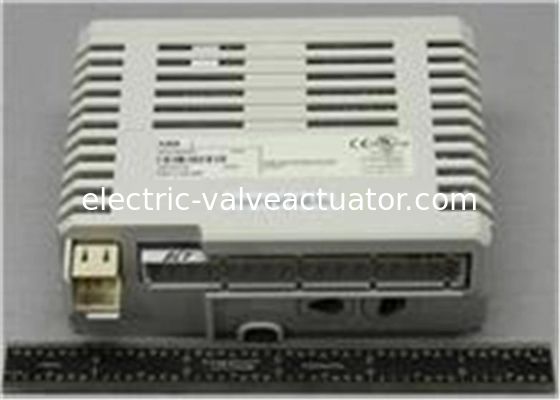

Módulo de entrada analógica ABB AI843 TC/mV 3BSE028925R1 -30 mV a +75 mV

Name: Módulo de entrada analógica ABB AI843 TC/mV 3BSE028925R1 -30 mV a +75 mV
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI843
Price: 210.00 USD
Availability: InStock

Nome da marca:	ABB
Número do modelo:	AI843
MOQ:	1
preço:	Negotiations

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Índia (IN)

Tensão de isolação avaliado:

50V

Tensão de teste dielétrico::

500VAC

Consumo atual +5 V Modulebus:

70mA

Dissipação de energia:

1.6W

Detalhes da embalagem:

Nova caixa original

Destacar:

Módulo de entrada ABB AI843 TC/mV

Módulo de entrada analógica ABB AI843 -30mV a +75mV

Módulo ABB AI843 para controlador ESP

Descrição do produto

Módulo de Entrada Analógica TC/mV AI843 ABB 3BSE028925R1 -30 mV a +75 mV

O Módulo de Entrada TC/mV AI843 fornece 8 canais de entrada diferenciais para medições de Termopar/mV. As faixas de medição configuráveis por canal são: -30 mV a +75 mV linear, ou Tipos de TC B, C, E, J, K, L, N, R, S, T e U. Um canal Pt100 separado é usado para medições de temperatura de "Junta Fria" (ambiente), servindo assim como canal CJ para Ch. 1...8.

A temperatura da junção pode ser medida localmente nos terminais de parafuso MTU, ou em uma unidade de conexão distante do dispositivo. Alternativamente, uma temperatura de junção fixa para o módulo pode ser definida pelo usuário (como parâmetro) ou uma temperatura de junção definida pela aplicação.

Recursos e benefícios

8 canais de entrada diferenciais para termopar/mV
Operação simples ou redundante
Um canal separado é usado como canal CJ (Pt100 RTD de 4 fios)
Variedade de termopares com as seguintes características: B, C, E, J, K, L, N, R, S, T e U
Resolução de 16 bits (conversor A/D)
As entradas são monitoradas quanto a interrupções de fio em circuito aberto

Informação geral

Tipo	Entrada analógica
Especificação do sinal	-30..75 mVlinear, tipos de TC B, C, E, J, K, L, N, R, S, T e U
Número do artigo	3BSE028925R1
Número de canais	8
Tipo de sinal	Ver tabela
HART	Não
SOE	Não
Redundância	Sim
Alta integridade	Não
Segurança intrínseca	Não
Mecânica	S800

Especificações detalhadas

Resolução	16 bits
Impedância de entrada	> 1 MΩ
Isolamento	Isolado em grupo do terra
Erro	Máx. 0,1%
Deriva de temperatura	Tip. 10 ppm/°C, Máx. 25 ppm/°C
Filtro de entrada (tempo de subida 0-90%)	1,1 kHz
Tempo do ciclo de atualização	320 + 80 * (nº de canais ativos) ms a 50 Hz 267 + 67 * (nº de canais ativos) a 60 Hz
Comprimento máximo do cabo de campo	600 metros (656 jardas) ou máx. 500 Ω
CMRR, 50Hz, 60Hz	100 dB
NMRR, 50Hz, 60Hz	> 40 dB
Tensão de isolamento nominal	50 V
Tensão de teste dielétrico	500 V a.c.
Dissipação de energia	1,5 W
Consumo de corrente +5 V Modulebus	60 mA
Consumo de corrente +24 V Modulebus	50 mA
Consumo de corrente +24 V externo	0

Diagnóstico

LEDs frontais	F(alha), R(un), A(viso)
Supervisão	Erro do módulo: canais de referência fora dos limites, fonte de alimentação baixa Erro do canal: circuito aberto, Erro do canal CJ (ch 8): fora da faixa 100°C (212°F) Canal de junção) Erro do canal Linear: nenhum
Indicação de status da supervisão	Erro do módulo, Aviso do módulo, Erro do canal

Meio ambiente e certificação

Marca CE	Sim
Segurança elétrica	IEC 61131-2, UL 508
Local perigoso	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Certificação marítima	-
Classificação de proteção	IP20 de acordo com IEC60529
Atmosfera corrosiva ISA-S71.04	G3
Condições operacionais climáticas	0 a +55 °C (Armazenamento -40 a +70 °C), UR=5 a 95 % sem condensação, IEC/EN 61131-2
Grau de poluição	Grau 2, IEC 60664-1
Condições operacionais mecânicas	IEC/EN 61131-2
EMC	EN 61000-6-4 e EN 61000-6-2
Categorias de sobretensão	IEC/EN 60664-1, EN 50178
Classe de equipamento	Classe I de acordo com IEC 61140; (protegido contra terra)
Temperatura ambiente máxima	55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F)
Conformidade RoHS	EN 50581:2012
Conformidade WEEE	DIRETIVA/2012/19/UE
