AI825 - I/O AI825 3BSE036456R1 Módulos - Selector de hardware do sistema 800xA ABB

Name: AI825 - I/O AI825 3BSE036456R1 Módulos - Selector de hardware do sistema 800xA ABB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI825
Price: 210.00 USD
Availability: InStock

Nome da marca:	ABB
Número do modelo:	AI825
MOQ:	1
preço:	Negotiations

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Índia (IN)

Especificação do sinal:

-20. +20 miliampères, 0(4). .20 miliampère, -10. +10 V, 0(2). .10V

Impedância de entrada:

10 MΩ (entrada de tensão) 50 Ω (entrada de corrente)

Baixo/acima do intervalo:

± 15%

Filtro de entrada (tempo de subida 0-90%):

115 ms (entrada de tensão), 130 ms (entrada de corrente)

Detalhes da embalagem:

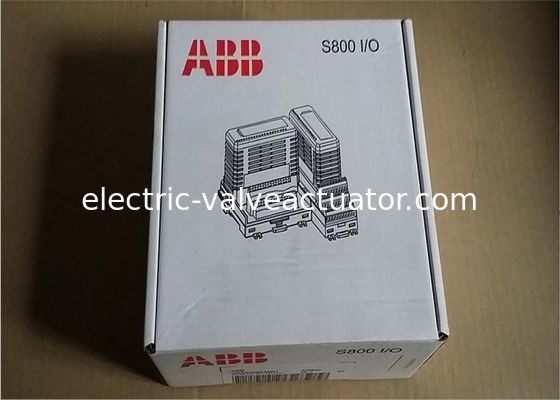

Nova caixa original

Destacar:

Módulo de hardware do sistema ABB 800xA

Modulo de E/S AI825 com garantia

Controlador ESP 3BSE036456R1 selector

Descrição do produto

AI825 - I/O AI825 3BSE036456R1 Módulos - Sistema 800XA Seletor de hardware ABB

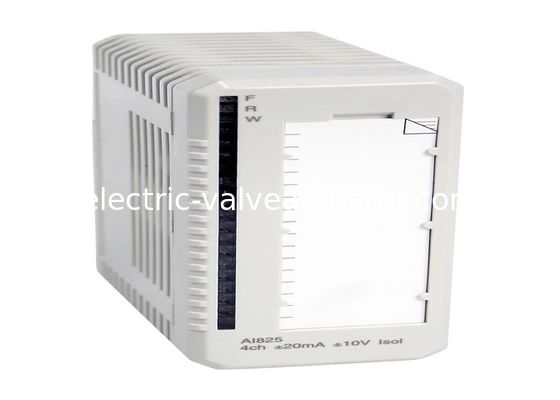

O módulo de entrada analógico AI825 possui 4 entradas de corrente/tensão isoladas/galvânicas individualmente. Cada canal pode ser uma tensão ou entrada de corrente.

O módulo possui uma entrada de corrente direta que suporta até 6,3 V e uma entrada de corrente protegida por excesso de tensão que suporta até +30 V DC A corrente é limitada por um resistor de PTC.

A energia para os estágios de entrada é convertida a partir dos 24 V no ModuleBus.

Recursos e benefícios

4 canais individualmente galvânicos entradas isoladas para +20 mA, 0 ... 20 mA, 4 ... 20 mA, +10 V, 0 ... 10 V, 2 ... 10 V
Resolução de 14 bits mais sinal
Resistores de derivação de entrada protegidos para 30 V DC
A entrada resiste à comunicação Hart

Informações gerais

Tipo	Entrada analógica
Especificação de sinal	-20 ..+20 mA, 0 (4) .. 20 mA, -10 ..+10 V, 0 (2) .. 10V
Número do artigo	3BSE036456R1
Número de canais	4
Hart	Não
SOE	Não
Redundância	Não
Alta integridade	Não
Segurança intrínseca	Não
Mecânica	S800

Especificações técnicas detalhadas

Resolução	14 bits mais sinal
Impedância de entrada	10 MΩ (entrada de tensão) 50 Ω (entrada de corrente)
Isolamento	Isolado individualmente, canal a canal e com comum de circuito
Under/Over Intervalo	± 15%
Erro	Máx. 0,1%
Deriva de temperatura	Máx. 47 ppm/° C (0..10V), máx. 34 ppm/° C (± 10V), máx. 78 ppm/° C (0..20mA), máx. 57 ppm/° C (± 20mA)
Filtro de entrada (tempo de subida 0-90%)	115 ms (entrada de tensão), 130 ms (entrada atual)
Atualizar tempo do ciclo	<10ms
Comprimento máximo do cabo de campo	600 metros (656 jardas)
CMRR, 50Hz, 60Hz	120 dB
NMRR, 50Hz, 60Hz	> 40 dB a 50 Hz,> 55 dB a 60 Hz
Tensão de isolamento nominal	250 v
Tensão de teste dielétrico	1900 V DC CH-CH, 3250 V DC CH-TRONTO/SISTEMA
Dissipação de energia	TIPO. 2,5 W, máx. 3.2 w
Consumo atual +5 V Modulebus	TIPO. 70 Ma, Max. 100 ma
Consumo atual +24 V Modulebus	TIPO. 90 Ma, Max. 110 MA
Consumo atual +24 V externo	0

Diagnóstico

LEDs da frente	F (ault), r (un), w (arning)
Supervisão	Fonte de alimentação interna
Indicação de status de supervisão	Erro do módulo, aviso de módulo, erro de canal

Meio ambiente e certificação

Mark CE	Sim
Segurança elétrica	IEC 61131-2, UL 508
Localização perigosa	-
Certificação marinha	-
Classificação de proteção	IP20 De acordo com IEC 60529
Atmosfera corrosiva ISA-S71.04	G3
Condições de operação climática	0 a +55 ° C (armazenamento -25 a +70 ° C), rh = 5 a 95 % sem condensação, IEC/EN 61131-2
Diploma de poluição	Grau 2, IEC 60664-1
Condições de operação mecânica	IEC/EN 61131-2
Emc	EN 61000-6-4, EN 61000-6-2
Categorias de sobretensão	IEC/EN 60664-1, EN 50178
Classe de equipamentos	Classe I de acordo com a IEC 61140; (protegida pela Terra)
Temperatura ambiente máxima	55 ° C (131 ° F), para montagem vertical em MTU compacto 40 ° C (104 ° F)
ROHS Conformidade	EN 50581: 2012
Conformidade com o WEEE	Diretiva/2012/19/UE
