GE FANUC IC693CHS391, placa de expansão com dez ranhuras, CPU I / O base, módulo I / O digital

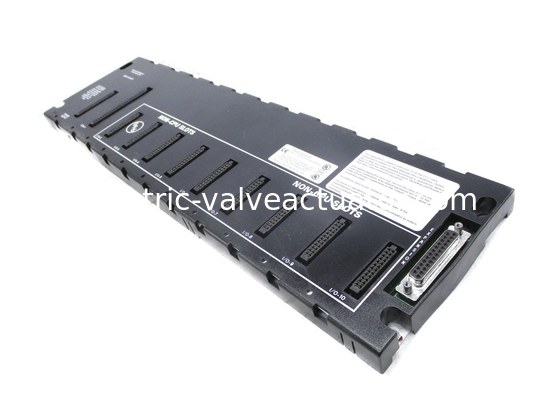

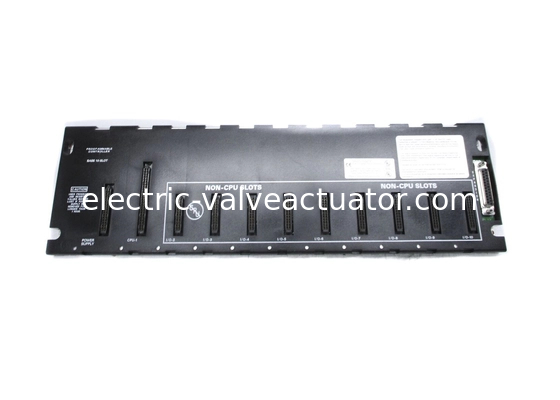

O GE Fanuc IC693CHS391 é uma placa de expansão com dez slots.

Esta placa de expansão é projetada com um slot na extremidade esquerda da placa base, especialmente para a fonte de alimentação. O tamanho exclusivo deste slot garante que ele seja compatível apenas com uma fonte de alimentação.
O usuário deve garantir que o IC693CHS391 esteja conectado à CPU no primeiro slot de sua placa base.O primeiro slot da placa base suporta o módulo da CPU, que é rotulado como CPU/1. Este módulo pode ter apenas uma placa base da CPU por sistema.

Se houver mais de uma placa base no sistema, outra deve ser uma placa base Remota ou de Expansão. O IC693CHS391 consiste em muitos slots, dos quais o slot número 2 e os slots acima terão um tamanho exclusivo que é usado para conectar módulos de opção ou módulos de E/S.

Este módulo é fornecido com um conector fêmea de 25 pinos em sua extremidade direita para conectar à placa base remota ou de expansão. Ambas as placas base remotas e de expansão devem ser conectadas ao sistema com uma CPU. O número dessas placas base suportadas por um sistema depende principalmente do tipo de CPU usado. Um máximo de quatro placas base pode ser usado se as CPUs 341, 340 e 331 forem usadas, caso contrário, um máximo de sete placas base pode ser usado com a CPU 350. O sistema com placas base remotas requer um cabo com menos de 700 pés, enquanto o sistema requer menos de 50 pés para a placa base de expansão e CPU. Ambas as placas base remotas e de expansão estão associadas ao interruptor DIP.

A placa base GE Fanuc IC693CHS391 é uma placa base de expansão que foi projetada e fabricada para instalação em PLCs GE Fanuc Série 90-30. A placa base de expansão IC693CHS391 pode ser usada para estender um PLC para que ele possa acomodar mais módulos de E/S e dispositivos de campo e para que ele possa lidar com mais aplicações e aplicações especializadas em larga escala. Ele vem com 10 slots para hospedar módulos de entrada e saída e outros dispositivos. O slot mais à esquerda da placa base de expansão IC693CHS391 contém um módulo de fonte de alimentação. Ele tem um gabinete aberto que facilita a instalação ou remoção, mas que também o torna vulnerável a coisas como poeira ou umidade, que podem danificá-lo ou prejudicar seu funcionamento. Esta placa base também vem com um interruptor DIP.

A placa base de expansão GE Fanuc Série 90-30 IC693CHS391 pode ser conectada a uma placa base remota GE Série 90-30 com seu conector fêmea de 25 pinos localizado em seu lado direito e com um cabo que pode ter até 700 metros de comprimento. A placa base de expansão IC693CHS391 possui um slot especial apenas para CPUs, e esta placa base precisa hospedar uma CPU ou ser conectada a outra placa base no sistema PLC que hospeda uma CPU. Diferentes CPUs da Série 90-30 podem acomodar um número diferente de placas base de expansão como a placa base de expansão IC693CHS391. Algumas CPUs da Série 90-30 podem acomodar 4 placas base por vez, enquanto outras podem hospedar até 7 placas base de uma vez. A placa base de expansão IC693CHS391 pode se conectar a um computador se usar uma placa PCI.

Para ser conectada a uma placa base remota, a placa base de expansão IC693CHS391 requer um cabo com um comprimento inferior a 700 pés. A placa base não pode ser usada como uma única entidade. Ela pode ser conectada a um dispositivo PLC ou a um computador pessoal que esteja usando uma placa PCI. Ela pode se conectar a até 7 CPUs por vez, dependendo do modelo das CPUs que são usadas. A placa base IC693CHS391 pode ser montada verticalmente ou horizontalmente, dependendo do layout do PLC ou da CPU. A temperatura ambiente deve estar sempre na faixa especificada. A placa deve ser mantida longe de respingos de água e fontes de poeira, sujeira e produtos químicos nocivos. A placa base IC693CHS391 é certificada por vários padrões ambientais e industriais globais.
