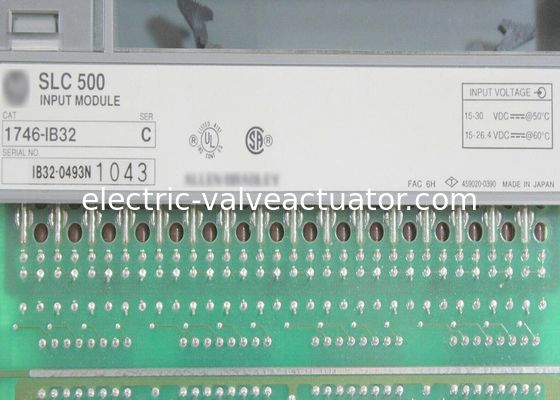

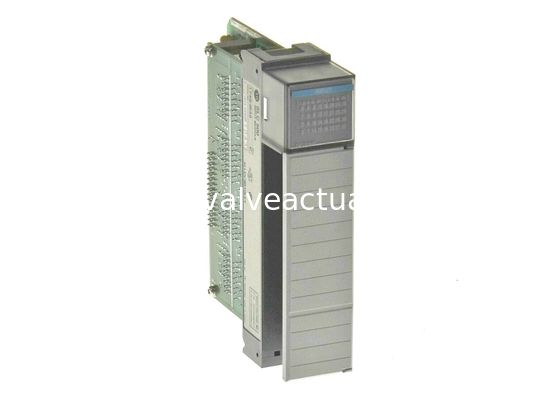

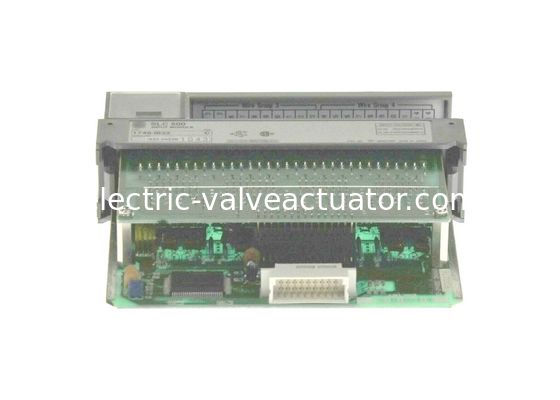

AB 1746-IB32, 24VDC módulo de entrada de afundamento, SLC 500 módulo de entrada

O AB 1746-IB32 é um módulo de entrada discreta SLC 500. Este módulo opera a uma tensão nominal de 24VDC e em uma faixa de tensão de 15-30V DC @ 50 °C (122 °F) ou 15-26,4V DC @ 60 °C (140 °F). Este módulo é tipicamente usado para interligar dispositivos elétricos como Interruptores, Sensores, contatos Auxiliares e outros dispositivos binários ou LIGADO/DESLIGADO. Até Trinta e Duas (32) sinais de entrada podem ser conectados a este módulo através dos 32 canais de módulo de entrada embutidos.

O 1746-IB32 é um módulo de slot único que é configurado usando o software de programação RSLogix 500. É compatível para uso com qualquer processador SLC 500, idealmente com o hardware SLC 500 Modular Style. Ele suporta a instalação localmente, ao longo do controlador ou em um rack de E/S de expansão ou em um chassi de E/S Remota ao longo de um adaptador de comunicação SLC 500. Ele instala diretamente em qualquer slot disponível do chassi 1746, exceto o slot 1, que é reservado para o controlador SLC 500.

O 1746-IB32 tem uma corrente de placa traseira de 50 mA a 5VDC com tensão de entrada máxima em estado desligado de 5VDC, corrente de entrada nominal de 5,1 mA @ 24V DC, corrente de entrada máxima em estado desligado de 1,5 mA com atraso de sinal típico de 8 ms para a transição do sinal LIGADO para DESLIGADO e DESLIGADO para LIGADO.

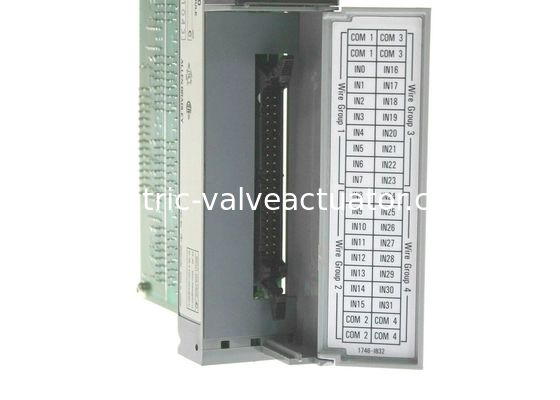

Ao instalar o módulo, certifique-se de que a energia seja removida do chassi, pois este módulo não suporta Remoção e Inserção Sob Energia (RIUP). Ele vem com um bloco de terminais removível que permite a fiação remota ao módulo, bem como manutenção simplificada, pois o RTB permite a inserção em outro módulo do mesmo tipo.

O 1746-IB32 oferece isolamento da placa traseira testado a 1500 Volts AC por 60 segundos entre a placa traseira e a E/S e possui uma resistência dielétrica de 1500 Volts AC. A tensão mínima em seu circuito no estado LIGADO é de 15,0 Volts DC e em seu estado DESLIGADO, ele tem uma queda de tensão máxima de 5,0 Volts DC e uma corrente de fuga máxima de 1,5 mA. O módulo 1746-IB32 tem um tempo de atraso de sinal máximo de 3ms em suas entradas no modo LIGADO e DESLIGADO e tem uma corrente de entrada nominal geral de 5,1 mA a 24 Volts DC de tensão nominal. O 1746-IB32 tem uma faixa de temperatura de operação entre 0 e 60 graus Celsius (32 e 140 graus Celsius) com 5 a 95% de umidade sem condensação e tem uma resistência vibracional operacional de 1G a 5 a 200 Hertz e uma classificação de choque de 30G.
