24 MHz 6.253 MB (de 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Módulo de E/S Digital

Name: 24 MHz 6.253 MB (de 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Módulo de E/S Digital
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM851AK01 3BSE066485R1
Price: 210.00 USD
Availability: InStock

Nome da marca:	ABB
Número do modelo:	PM851AK01 3BSE066485R1
MOQ:	1
preço:	Negotiations

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Índia

Corrente de E/S, DC:

500mA

24 tipos do consumo de V:

140 MA

Temperatura, funcionamento:

°C 0 a +55

Temperatura, armazenamento:

°C -25 a +70

Detalhes da embalagem:

Nova caixa original

Descrição do produto

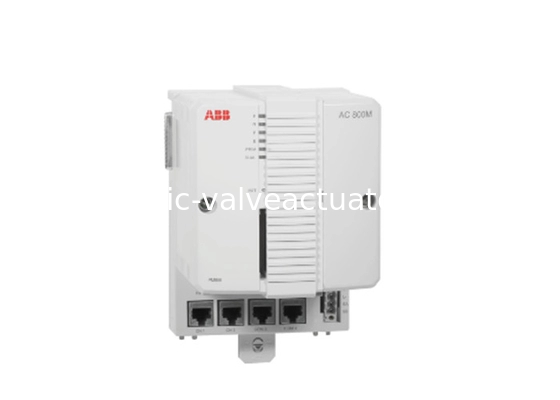

24 MHz 6.253 MB (de 800xA 5.1 FP4) Módulo Digital I/O PM851AK01 3BSE066485R1

A placa da CPU contém o microprocessador e a memória RAM, um relógio em tempo real, indicadores LED, botão de pressão INIT e uma interface CompactFlash.

A placa base do controlador PM851A possui duas portas Ethernet RJ45 (CN1, CN2) para conexão à Rede de Controle e duas portas seriais RJ45 (COM3, COM4).

Observe que um PM851/PM851A é restrito a uma porta Ethernet (CN1), portanto, Ethernet redundante não está disponível. Uma das portas seriais (COM3) é uma porta RS-232C com sinais de controle de modem, enquanto a outra porta (COM4) é isolada e usada para a conexão de uma ferramenta de configuração.

Procedimentos simples de fixação/desconexão em trilho DIN, usando o mecanismo exclusivo de deslizar e travar. Todas as placas base são fornecidas com um endereço Ethernet exclusivo que fornece a cada CPU uma identidade de hardware. O endereço pode ser encontrado na etiqueta de endereço Ethernet anexada à placa base TP830.

Recursos e benefícios

Confiabilidade e procedimentos simples de diagnóstico de falhas
Modularidade, permitindo a expansão passo a passo
Proteção de classe IP20 sem a necessidade de gabinetes
O controlador pode ser configurado com o construtor de controle 800xA
O controlador possui certificação EMC completa
Hardware baseado em padrões para conectividade de comunicação ideal (Ethernet, PROFIBUS DP, etc.)

Informações gerais

Número do artigo	3BSE066485R1 (PM851AK01)
Redundância	Não
Alta integridade	Não
Frequência do relógio	24 MHz
Desempenho, 1000 operações booleanas	0,46 ms
Desempenho	0,46 ms
Memória	12 MB (de 800xA 5.1 FP4)
RAM disponível para aplicação	6.253 MB (de 800xA 5.1 FP4)
Memória flash para armazenamento	Sim

Dados detalhados

Tipo de processador	MPC860
Tempo de comutação em conf. red.	NA
Nº de aplicações por controlador	32
Nº de programas por aplicação	64
Nº de diagramas por aplicação	128
Nº de tarefas por controlador	32
Número de diferentes tempos de ciclo	32
Tempo de ciclo por programas de aplicação	Até 1 ms
Flash PROM para armazenamento de firmware	2 MB
Fonte de alimentação	24 V CC (19,2-30 V CC)
Consumo de energia +24 V típico/máx.	180 / 300 mA
Dissipação de energia típica	4,32 W (7,2 W máx.)
Entrada de status da fonte de alimentação redundante	Sim
Bateria de backup integrada	Lítio, 3,6 V
Estabilidade do relógio em tempo real	100 ppm (aprox. 1 h/ano)
Sincronização do relógio	1 ms entre controladores AC 800M por protocolo CNCP
Fila de eventos no controlador por cliente OPC	Até 3000 eventos
Velocidade de transmissão AC 800M para servidor OPC	36-86 eventos/seg, 113-143 mensagens de dados/seg
Módulos de comunicação no barramento CEX	1
Corrente de alimentação no barramento CEX	2,4 A
Clusters de E/S no Modulebus com CPU não red.	1 elétrico, 1 óptico
Clusters de E/S no Modulebus com CPU red.	NA
Capacidade de E/S no Modulebus	Máx. 24 módulos de E/S
Taxa de varredura do Modulebus	0 - 100 ms (tempo real dependendo do número de módulos de E/S)
Corrente de alimentação no Modulebus Elétrico	24 V: máx. 1,0 A 5 V: máx. 1,5 A
Canais Ethernet	1
Interface Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, fêmea (8 pinos)
Protocolo da Rede de Controle	MMS (Manufacturing Message Service) e IAC (Inter Application Communication)
Backbone de Rede de Controle recomendado	Ethernet comutada de 100 Mbit/s
Interface RS-232C	2 (uma geral, 1 para ferramenta de serviço)
Interface RS-232C (COM3) (somente não red.)	RS-232C, 75-19 200 baud, RJ-45 fêmea (8 pinos), não isolado opticamente, suporte completo RTS-CTS
Interface RS-232C (COM4) (somente não red.)	RS-232C, 9 600 baud, RJ-45 fêmea (8 pinos), isolado opticamente, sem suporte RTS-CTS

Ambiental e certificação

Temperatura, Operação	+5 a +55 °C (+41 a +131 °F)
Temperatura, Armazenamento	-40 a +70 °C (-40 a +158 °F)
Mudanças de temperatura	3 °C/minuto de acordo com IEC/EN 61131-2
Altitude	2000 m de acordo com IEC/EN 61131-2
Grau de poluição	Grau 2 de acordo com IEC/EN 61131-2
Proteção contra corrosão	G3 compatível com ISA 71.04
Umidade relativa	5 a 95 %, sem condensação
Ruído emitido	< 55 dB (A)
Vibração	10 < f < 50 Hz: amplitude de 0,0375 mm, 50 < f < 150 Hz: aceleração de 0,5 g, 5 < f < 500 Hz: aceleração de 0,2 g
Tensão de isolamento nominal	50 V
Tensão de teste dielétrico	500 V CA
Classe de proteção	IP20 de acordo com EN 60529, IEC 529
Emissão e imunidade	EN 61000-6-4, EN 61000-6-2
Condições ambientais	Industrial
Marcação CE	Sim
Segurança elétrica	EN 50178, IEC 61131-2, UL 508
Local perigoso	cULus Classe 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
Certificados marítimos	ABS, BV, DNV-GL, LR, RS
Aprovação TUV	Não
Conformidade RoHS	EN 50581:2012
Conformidade WEEE	DIRETIVA/2012/19/UE
