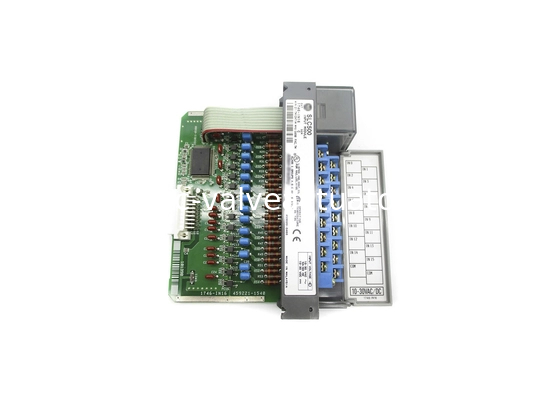

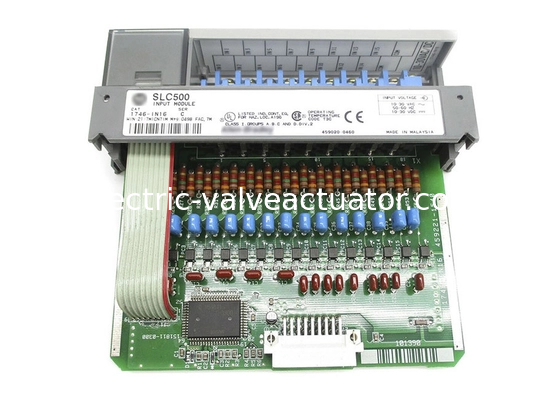

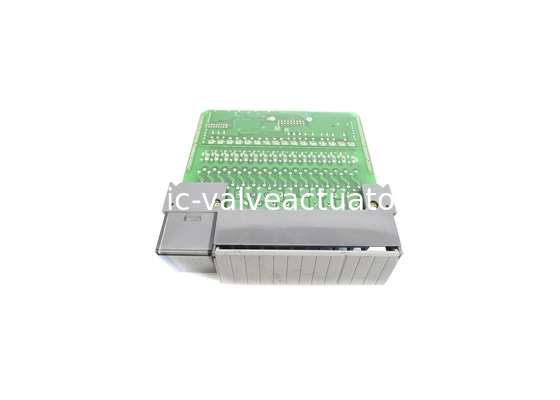

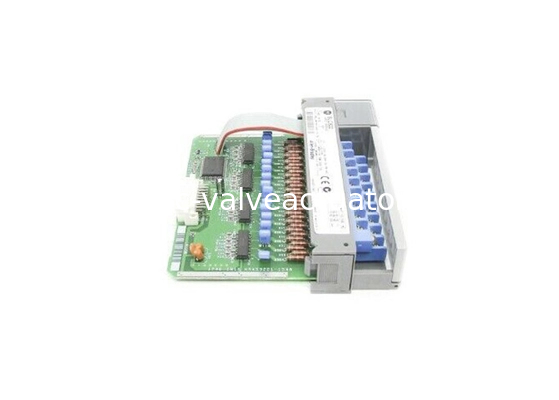

AB 1746-IN16, SLC 500 Digital AC/DC Input Module, 24 Volts AC/DC Sink

O AB 1746-IN16 é um módulo de entrada Sinking de 24 VCC / 24VCA. Este módulo possui dezesseis (16) canais sinking que podem ser usados para interagir com sinais de entrada discretos que operam com faixas de tensão de 10-30 VCC e VCA.

Os módulos de entrada são usados pelo Controlador Lógico Programável (CLP) para interagir com o processo. A atuação de cada canal individual representa o estado real do dispositivo. Cada canal deste módulo possui um indicador LED dedicado para fornecer feedback visual se o canal possui energia ativa ou não. Esses LEDs também podem ser usados como referência de solução de problemas, pois confirmam se o sinal vindo do lado do campo atingiu o módulo.

Este módulo ocupa um único slot em qualquer Chassi SLC 1746. Ele pode ser instalado no chassi local junto com o Processador CLP ou em um slot de expansão SLC. Ele é montado diretamente no chassi por meio dos conectores machos fornecidos que são alinhados com os conectores de barramento integrados do chassi, semelhante a qualquer módulo no sistema SLC 500.

Este módulo exibe um atraso de sinal ligeiramente diferente para tensões AC e DC. Para tensão AC, as transições LIGADO para DESLIGADO e DESLIGADO para LIGADO exibem um atraso de sinal de 25 ms, enquanto para tensão de alimentação DC o atraso de sinal experimentado para as transições LIGADO para DESLIGADO e DESLIGADO para LIGADO são ambos 15 ms. Para configurar este módulo como parte do sistema SLC 500, ele deve ser introduzido na configuração de hardware do software RSLogix 500. Este software é o software de programação comum para a série de controladores SLC 500.
