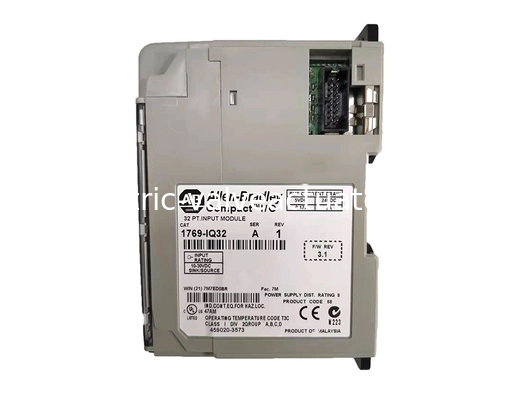

Módulo de E/S Compacto de 8ms, Entrada 24VCC Allen Bradley 1769-IQ32

Módulo de E/S Compacto de 8ms, Entrada 24VCC Allen Bradley 1769-IQ32

Nome da marca: AB
Número do modelo: 1769-IQ32
MOQ: 1
preço: Negotiations
Informações pormenorizadas
Lugar de origem:
Malásia
Tipo de produto:
módulo de entrada discreto
Família de produtos:
Compacto I/O
No. das entradas:
32
Temperatura operacional:
0°C a +60°C (32°F a +140°F)
Cabo de comunicação:
32 PONTOS
Classificação de distância da fonte de alimentação:
8
Detalhes da embalagem:
Nova caixa original
Descrição do produto

AB 1769-IQ32, Módulo de E/S Compacto, Canais de Entrada 24VCC

Especificações Técnicas para 1769-IQ32

Fabricante Rockwell Automation / AB
Tipo de Produto: Módulo de Entrada Discreta
Família de Produtos: E/S Compacta
Nº de Entradas: 32
Nº de Grupos: 4 grupos (8 entradas cada)
Classificação de Distância da Fonte de Alimentação: 8
Controladores Compatíveis: MicroLogix 1500; CompactLogix
Adaptador Suportado: Adaptador DeviceNet 1769-ADN; Adaptador Ethernet 1769-AENTR
Categoria de Tensão: 24V CC sink/source
Faixa de Tensão de Operação: 10…30V CC @ 30 °C (86 °F) 10…26.4V CC @ 60 °C (140 °F)
Tensão de Estado Desligado: 5VCC
Tensão de Estado Ligado: 10V CC
Atraso de entrada, Ligado: 8ms
Software Compatível: RSLogix 500; RSLogix 5000 / Studio 5000 Logix Designer
Temperatura de Operação: 0°C a +60°C (32°F a +140°F)
Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F)
Umidade de Operação: 5% a 95% sem condensação


Marca AB
Número da Peça/Catálogo 1769-IQ32
Linha de Produto Compact Logix
Tipo de Módulo Módulo de Entrada CC
Tipo de Entrada Entrada Digital
Software RSLogix5000
Cabo de Comunicação 32 Pontos
Série A e B
Peso 0,97 lb ou 440 g
Classificação de Tensão 24 Volts CC Sink/Source
Bloco de Terminais de Substituição 1769-RTBN18
Tipo de Fio Cobre - 90 graus Celsius
Tamanho do Fio (Sólido) 22-14 AWG
UPC 10611320915652

Sobre 1769-IQ32

O módulo de entrada discreta AB com número de catálogo 1769-IQ32 faz parte da família de módulos de E/S Compactos que é compatível para uso com controladores MicroLogix 1500 e CompactLogix. Este módulo apresenta especialmente canais de entrada de alta densidade, pois possui trinta e dois (32) canais de entrada de 24VCC, suportando ambas as configurações de fiação sink e source.

Este módulo tem uma classificação de distância da fonte de alimentação de Oito (8) módulos. Isso significa que o módulo não deve ser instalado a mais de Oito (8) módulos de distância da fonte de alimentação. Como alguns controladores CompactLogix suportam a instalação de mais de Oito (8) módulos de E/S Compactos, a unidade de fonte de alimentação aplicável deve ser instalada para atender aos requisitos de fonte de alimentação do 1769-HSC e outros módulos de E/S Compactos. O 1769-HSC segue o método de instalação do rack CompactLogix existente. Quando instalado em um banco de expansão de E/S CompactLogix, a mesma classificação de distância da fonte de alimentação deve ser observada.

Este módulo é configurado usando o software de programação RSLogix 500 quando usado com o controlador MicroLogix 1500 e RSLogix 5000 ou Studio 5000, dependendo da revisão do firmware do controlador CompactLogix utilizado.
Este módulo tem uma faixa de temperatura de operação de 0°C a +60°C (32°F a +140°F) e temperatura de armazenamento de -40°C a +85°C (-40°F a +185°F) com umidade de operação de 0°C a +60°C (32°F a +140°F) e altitude de operação de 2000 metros (6561 pés). Ele tem uma classificação de vibração de operação de 10 a 500 Hz, 5G, 0,030 polegadas máximo pico a pico e choque de operação de 30G quando montado em painel e 20G para módulo montado em trilho DIN.
