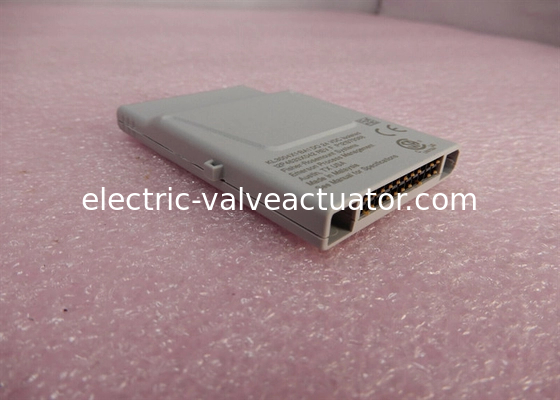

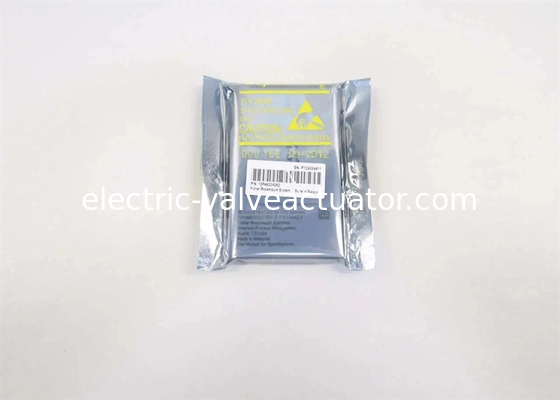

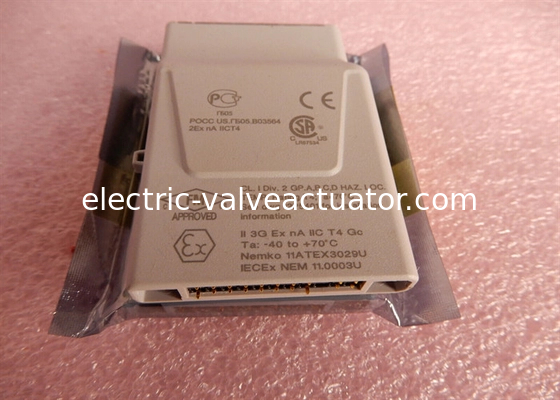

Emerson KL3004 Módulo de Saída de I/O Digital Nova Caixa Original

Emerson KL3004X1-BA1 Módulo I O Digital Nova Caixa Original

Descrição:

Especificações de potência:

Potência do Charm Bus:6.3 VDC a 32 A
Potência do circuito de campo: 24 VDC a 10 mA

Especificações ambientais:

Temperatura ambiente: -40°C a +70°C
Choque: 10 g 1⁄2 onda sinusal durante 11 ms
Vibração: 1 mm Pico a Pico de 2 a 13,2 Hz; 0,7 g de 13,2 a 150 Hz
Contaminantes aerotransportados: ISA-S71.04 1985 Classe G3 de Contaminantes aerotransportados
Umidade relativa: 5 a 95% Não condensante
Posição chave do bloco terminal:5C

Nota: Ver o número de série, localização e data de fabrico no rótulo do produto.

Aviso: Este produto contém instruções específicas para instalação, remoção e utilização em zonas perigosas.

Ver o documento 12P5403 "DeltaVTM Electronic Marshalling Digital Automation System (subsistema CHARM I/O) Zona 2 Instalação
Outras instruções de instalação estão disponíveis no manual "DeltaVTM S-Series and CHARMs Hardware Installation".

Remover e inserir:

Esta unidade não pode ser removida ou inserida com a energia do sistema ligada.
Os circuitos de campo sem centelhas devem ser desactivados antes de retirar e inserir um CHARM.

Para circuitos sem faíscas, o fusível em um bloco terminal CHARM não pode ser removido quando a energia do campo é energizada.
Um sistema de chave assegura a compatibilidade entre um CHARM e o bloco terminal CHARM quando o CHARM está instalado no bloco terminal.

As teclas do bloco terminal são definidas automaticamente quando o CHARM é instalado pela primeira vez no bloco terminal.

Para instalar outro tipo de CHARM num bloco terminal, restabelecer as chaves removendo o bloco terminal e soltando as chaves da posição bloqueada.

Manutenção e ajuste:Esta unidade não contém partes utilizáveis e não deve ser desmontada por qualquer motivo.
Não é necessária a calibração.
