GE FANUC IC693CPU364, Unidade Central de Processamento de Slot Único, Módulo de Processador Série 90-30

GE FANUC IC693CPU364, Unidade Central de Processamento (CPU) de um slot, Módulo de Processador Série 90-30

Descrição do Produto

O IC693CPU364 é uma Unidade Central de Processamento (CPU) de um slot (da Série 90-30 da GE Fanuc) com um cabo Ethernet embutido e 1 porta serial integrada. Esta unidade é o "cérebro" do CLP e é onde a maioria dos cálculos são realizados. Consulte as especificações desta unidade na página do site do IC693CPU364. Uma aplicação padrão para o IC693CPU364 seria conectar a porta serial de 9 pinos de um computador via IC693CBL316 à interface Ethernet padrão do IC693CPU364. Deve-se notar que a interface Ethernet do IC693CPU364 é Ethernet Global Data (EGD). O benefício desta interface Ethernet integrada é que você não precisa usar um módulo Ethernet separado, como o CMM321, com a unidade. Na verdade, você pode economizar um slot de CLP com base na natureza integrada de uma porta Ethernet no IC693CPU364.

O EGD também permite que o CPU364 lide com parâmetros especializados que o modo de configuração do HHP não consegue fazer. Ao contrário do CMM321, o CPU364 não requer um transceptor externo. O CPU364 possui um transceptor integrado que pode ser conectado através da porta 10BASE-T. O CPU364 oferece alguma funcionalidade adicional na capacidade de adicionar um transceptor externo também. Isso pode ser feito através da porta AAUI, que ignora o transceptor interno. Outro benefício da interface Ethernet integrada é que ela pode se comunicar sem usar o backplane do CLP, criando uma velocidade de comunicação mais rápida do que poderia ser alcançada com módulos CPU e Ethernet separados. Algumas coisas básicas a serem observadas em relação ao IC693CPU364 são que, ao usar o CPU364, você deve conectar-se ao aterramento do chassi no slot onde ele está instalado. Você pode encontrar um fio de aterramento na unidade para este uso específico.

O CPU364 usa firmware flash padrão sem EPROM e sem EEPROM. A corrente nominal no IC693CPU364 é de 1A e ele usa o fusível GE Fanuc 44A725214–001. A capacidade máxima da CPU para o CPU364 é de 25 MHz, utilizando o processador 80386EX. Existem 2048 pontos de entrada, 2048 pontos de saída. A memória de registro é configurável de 128 a 32640 palavras. O CPU364 possui matemática de ponto flutuante baseada em firmware.

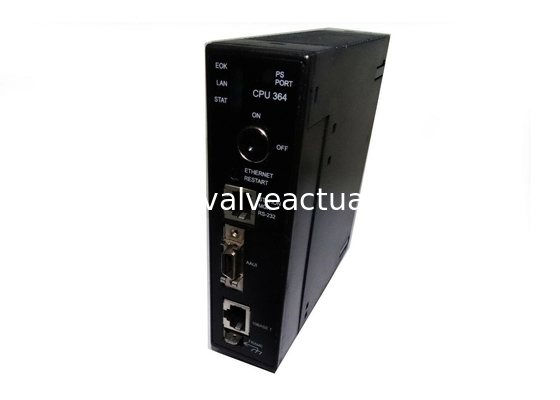

Com a Versão de Firmware 9.1, os recursos EGD e Resolução de Nomes configuráveis foram adicionados ao CPU364. O CPU364 possui quatro luzes LED, um botão de reinicialização Ethernet, uma chave de chave padrão da CPU, três conectores de porta e uma aba de conexão de aterramento de blindagem. As quatro luzes indicadoras de LED pertencem à interface Ethernet e à porta PS. Três das luzes são para Ethernet: EOK, LAN e STAT, e 1 é para a porta PS. O botão de reinicialização Ethernet tem quatro usos:

• Teste de LED
• Reiniciar
• Reiniciar e entrar no estado de Carregamento de Software
• Reiniciar e entrar no estado de Manutenção

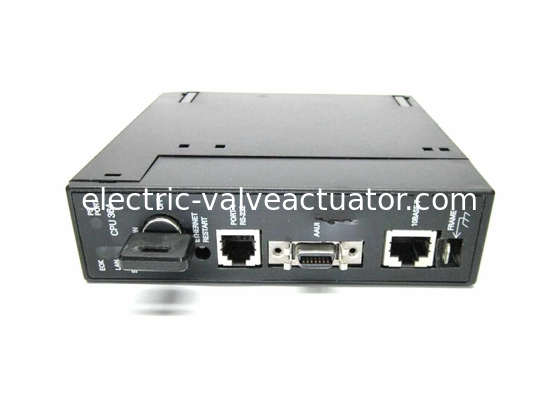

O CPU364 possui uma Porta 1, RS-232, porta AAUI e porta 10Base T. Essas portas permitem que o CPU364 seja conectado a um terminal ou emulador de terminal (PORTA 1), conectar-se via IEEE 802.3 a um transceptor Ethernet externo (AAUI) e conectar-se a uma rede Ethernet 10Base T. O firmware no CPU364 é, como afirmado acima, armazenado na memória Flash e carregado através do conector da porta serial. Isso é feito usando um computador pessoal com carregador e software. Da mesma forma, o firmware da Interface Ethernet é armazenado na memória Flash e carregado através do conector da Porta 1 da mesma maneira.

O IC693CPU364 está equipado com 8 placas de base, que consistem em uma única placa de base da CPU e 7 placas de base que podem servir como placas de expansão ou remotas. Ele usa um processador 80386EX rodando a 25 MHz e requer uma carga de 1,51 amperes da fonte de alimentação +5 VCC. Ele também possui um fusível Ethernet substituível de ação lenta de tamanho 2,69 x 2,69 x 6,1 mm, com uma tensão de 125V e uma corrente de 1 A. O módulo opera com uma temperatura ambiente que varia de 0 a 60 graus Celsius (ou 32 a 140 graus Fahrenheit). Ele tem uma taxa de varredura típica de 0,22 milissegundos por 1K de contatos lógicos ou booleanos.

O IC693CPU364 possui até 240K bytes de memória de programa disponível para o usuário. Observação: o tamanho real da memória do programa do usuário disponível depende das quantidades configuradas para os tipos de memória de palavra configuráveis %R, %AI e %AQ, conforme descrito abaixo. Sua memória de registro (%R) é configurável em incrementos de 128 palavras, de 128 a 16.384 palavras com Logicmaster e de 128 a 32.640 palavras com a versão 2.2 do Control. Ele vem instalado com uma memória global discreta (%G) de 1280 bits, bobinas internas (%M) de 4096 bits, bobinas de saída (temporárias) (%T) de 256 bits e referências de status do sistema (%S) de 128 bits (com %S, %SA, %SB, %SC tendo 32 bits cada). As entradas analógicas (%AI) e as saídas (%AQ) são configuráveis em incrementos de 128 palavras, de 128 a 16.384 palavras com Logicmaster e de 128 a 32.640 palavras com a versão 2.2 do Control. As saídas de entrada (%I) e saída (%Q) discretas são 2.048 cada. Ele possui 28 palavras (%SR) de registros do sistema que são usados ​​apenas para visualização da tabela de referência e não podem ser referenciados no programa lógico do usuário. Ele suporta tipos de memória RAM e flash e possui suporte de matemática de ponto flutuante baseado em firmware.

Ele possui registradores de deslocamento, substituição, relógio com bateria, com interrupções que suportam o recurso de sub-rotina periódica e mais de 2000 temporizadores/contadores. Ele possui apenas uma porta serial integrada que usa um conector na fonte de alimentação do CLP. A porta suporta os protocolos escravos SNP/SNP-X. O módulo possui compatibilidade PCM/CCM; no entanto, para suportar SNP/SNP-x master, CCM ou suporte escravo RTU, ele requer um módulo CMM. Ele também requer um módulo PCM para suportar RTU master. Ele possui uma Ethernet AAUI ou 10BASE-T interna (o AAUI requer transceptor externo, enquanto o 10BASE-T é direto). Ele também possui uma Ethernet externa adicional que suporta módulos de opção Ethernet. A Rede de Área Local (LAN) instalada requer módulos de opção para Genius, Profibus e FIP. Módulos anteriores podem ter o LED rotulado como “SNP” em vez de “PS PORT.” Caso contrário, esses módulos são idênticos.
