GE FANUC IC697BEM731, SÉRIAS 90-70, Controlador de canal único

GE FANUC IC697BEM731, Série 90-70, Controlador de Canal Único

Descrição do Produto

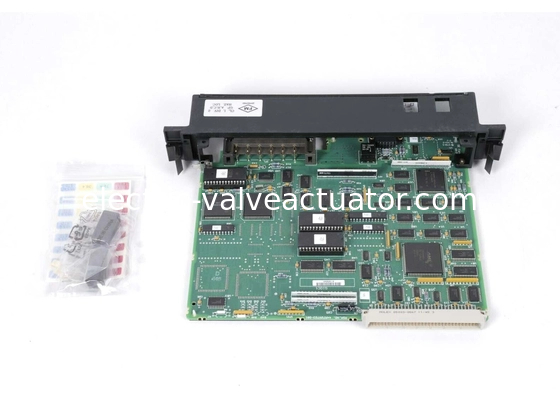

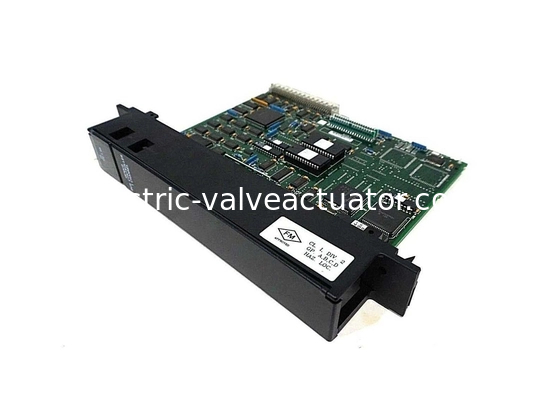

O IC697BEM731 é um Módulo Controlador de Barramento (BCM) fabricado pela GE Fanuc para a Série 90-70. O IC697BEM731 foi projetado especificamente para o monitor portátil Genius I/O IC660/IC661. O módulo IC697BEM731 está disponível como um controlador de canal único; portanto, ocupa apenas um slot de monitor portátil (IC66*) PLC. Este BCM verifica os blocos de entrada/saída IC66* de forma assíncrona; consequentemente, os dados de E/S são transferidos para a CPU uma vez por varredura na placa traseira do rack PLC IC697. O BCM IC697BEM731 também é encarregado da tarefa de suportar a comunicação direcionada originada de uma solicitação de serviço de comunicação da CPU PLC. Além disso, pode ser configurado para realizar comunicações globais. O IC697BEM731 só pode ser configurado pela função de configuração do software de programação MS DOS ou Windows.


Recursos adicionais do IC697BEM731 incluem 30 pontos por canal, diagnósticos de E/S IC66* ou IC661, suporte a blocos redundantes, cabos e CPUs, comunicações LAN, configuração de software da CPU e uma função de processador de alarme. Antes da instalação, consulte o manual de instalação do PLC aplicável. A energia deve estar DESLIGADA antes de começar. Instale o rack conforme instruído e ligue a energia. Se feito corretamente, o módulo ligará com um LED piscando correspondente. O LED do meio emitirá LIGADO quando a configuração for recebida da CPU e a operação do barramento for verificada. O LED na parte inferior está sempre DESLIGADO.

O módulo GE Fanuc IC697BEM731 é um BCM ou módulo controlador de barramento que faz parte da linha de produtos Série 90-70 e que se destina a ser usado como um controlador de barramento nos PLCs da Série 90-70. Este módulo controlador pesa apenas 2 libras. Ele também tem apenas 1 canal de E/S. O módulo controlador de barramento IC697BEM731 pode ser instalado em apenas 1 slot no rack PLC e pode ser configurado com software de configuração baseado em Windows. O módulo controlador de barramento IC697BEM731 opera verificando todas as E/S no PLC em série e, em seguida, transferindo todos os dados de E/S para o backplane assim que o processo de varredura for concluído. Ele também pode lidar com transferências de dados ponto a ponto.

O módulo controlador de barramento GE Fanuc Série 90-70 IC697BEM731 pode usar LANs para se conectar a outros módulos controladores de barramento e PCIMs, e atuará como o nó de comunicação para esses dispositivos e a LAN. Ele tem uma taxa de Baud padrão de 153,5 kBaud. O módulo controlador de barramento IC697BEM731 pode ser configurado para lidar com aplicações de comunicação global.

Este módulo só deve ser instalado no sistema PLC da Série 90-70 quando a energia estiver desligada, a fim de evitar danos aos componentes ou ferimentos graves. Ele tem 1 porta serial, que é uma porta HHM ou monitor portátil que permite que ele se conecte a um monitor que os usuários podem segurar em suas mãos, o que lhes dará atualizações visuais em tempo real sobre o módulo controlador de barramento, suas aplicações e quaisquer falhas ou erros que possam ocorrer no sistema.

Especificações Técnicas
