AB 1746-NI4, -20 a +20 MA (Ou) -10 a +10V Dc, SLC 500 Módulo de E/S analógico

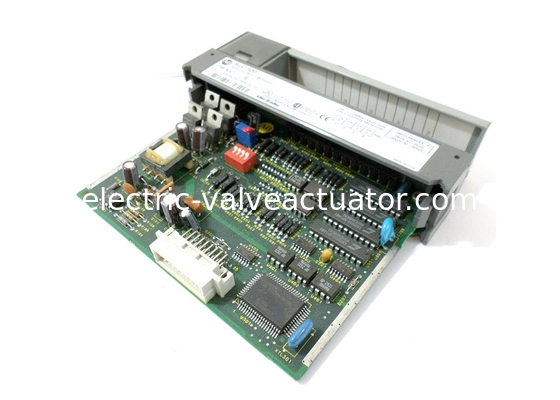

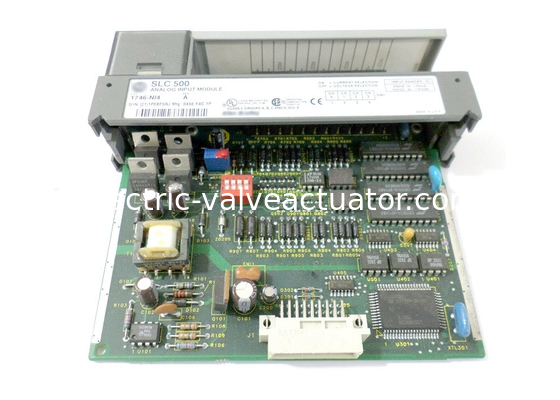

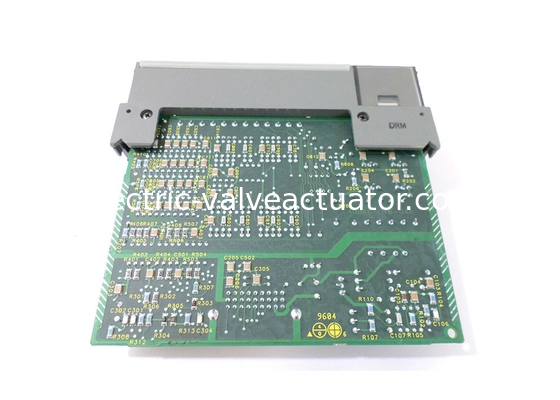

O Allen Bradley 1746-NI4 é um Módulo de Entrada Analógica de Quatro (4) Canais SLC 500. Ele possui canais analógicos selecionáveis ​​pelo usuário para tensão ou corrente para suportar múltiplas aplicações de monitoramento e controle; possui uma resolução de 16 bits e contém um bloco de terminais removível que fornece conexões ao canal de entrada analógica. Este canal pode ser conectado como uma entrada diferencial. Há um DIP que alterna na placa de circuito para selecionar a entrada ou a tensão de corrente. A corrente da placa traseira a 5 Volts deste módulo é de 25 mA; a 24 Volts, a corrente é de 85 mA. Deve-se ter cuidado para evitar conectar a fonte de tensão sem a corrente do transmissor, etc., ao canal configurado para entrada de corrente. A operação incorreta do módulo ou danos ao módulo podem ocorrer.

O 1746-NI4 possui Comprimentos de Cabo Padrão de 0,5, 1, 2,5 e 5,0 metros. O Conector AIFM deste módulo é D-shell de 15 pinos. O Allen Bradley 1746-NI4 possui Especificações de Entrada de Loop de Corrente: a faixa de entrada é +/-20 mA (nominal) e +/-30 mA (máximo). A impedância de entrada é de 250 Ohms com uma resolução de 1,22070 & µA por LSB e uma deriva de erro de ganho aproximada de +/-67 ppm/graus Celsius. A precisão geral a 25 graus Celsius é de +/- 0,365% da escala total, +/- 0,642% a 60 graus Celsius. A deriva de precisão geral é +79 ppm/grau Celsius da escala total. A faixa de tensão de entrada do 1746-NI4 é +/-10 Volts DC -1 LSB. Sua impedância é de 1 mega Ohms. A deriva de precisão é +63 ppm/graus Celsius da escala total. A resolução é de 305,176 & µV por LSB, com uma deriva de erro de ganho de +/- 57 ppm/grau Celsius. A precisão geral a 25 graus Celsius é de +/-0,284% da escala total e +/-0,504% a 60 graus Celsius.


O 1746-NI4 é um módulo de entrada analógica da série SLC 500 da AB. Ele possui Quatro (4) canais de entrada diferenciais não isolados, selecionáveis ​​individualmente para entrada de tensão ou corrente. As faixas de sinais de entrada selecionáveis ​​incluem -20 a +20 mA (ou) -10 a +10V dc.

Esta entrada de tensão é configurável com o uso do software de programação RSLogix 500. Usando o software, a configuração de hardware, as tabelas de dados e as instruções necessárias para a operação pretendida para o módulo podem ser configuradas e atribuídas para o módulo de entrada analógica.

O módulo opera convertendo o sinal de entrada analógica via Modulação Delta–Sigma com faixa de -16.384 a +16.384 para entrada de corrente e -32.768 a +32.767 para entrada de tensão. Os dados convertidos podem ser processados ​​com o uso do algoritmo de dimensionamento para exibir a variável de processo medida. Este dimensionamento é uma fórmula matemática que pode ser implementada manualmente usando instruções aritméticas ou usando a instrução Escala com Parâmetros Block (SCP) fornecida no software de programação. Ambos os métodos produzem a mesma saída dimensionada.

Este módulo é compatível para ser usado com um controlador SLC 500 de estilo de hardware fixo ou modular. A versão de hardware fixo do SLC 500 vem com canais de E/S embutidos com capacidades de expansão limitadas. O PLC SLC 500 de hardware modular possui um sistema totalmente modular e personalizável.

Este módulo possui um indicador LED embutido para indicar o status de cada canal e o status geral da operação do módulo. Isso fornece um diagnóstico rápido do módulo que também pode ser acessado via interrupção de diagnóstico do controlador. Este sistema de relatórios permite uma solução de problemas mais rápida e aumenta a disponibilidade do módulo.
