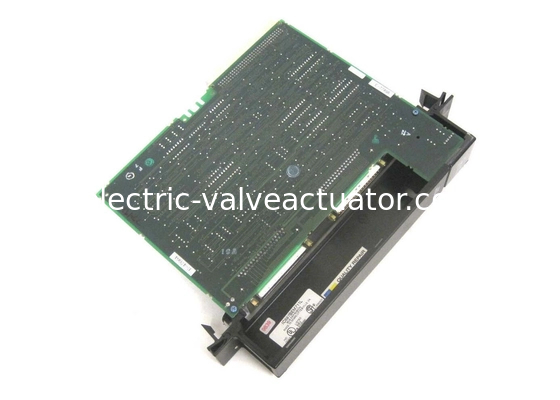

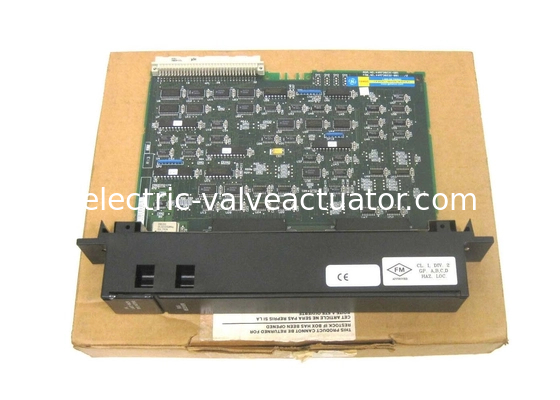

GE FANUC IC697BEM711, Módulo Receptor de Barramento, Série 90-70 Projetado

IC697BEM711 é um Módulo Receptor de Barramento (BRM) da série 90-70 projetado pela GE Fanuc. Sendo uma interface de expansão de barramento paralelo de alta velocidade, o IC697BEM711 permite confortavelmente a expansão do rack principal para um máximo de sete racks PLC IC697 adicionais com até 50 pés de cabo de interconexão. O IC697BEM711 vem com software de configuração conveniente e não requer chaves DIP.

O módulo IC697BEM711 tem um peso máximo de apenas 4 lbs. e possui um único slot com dois conectores. É importante notar que o BRM IC697BEM711 deve sempre ser instalado no slot 1. Outra característica notável do IC697BEM711 é o uso de LEDs para indicar o status contínuo do módulo, rack e presença do plugue terminador de barramento de E/S necessário. O IC697BEM711 mantém a última operação de estado dos módulos de saída em caso de possível perda de comunicação com a CPU. Ele também permite o isolamento e reparo de um módulo defeituoso dentro do rack.

Observação: O sistema PLC IC697 só pode ser configurado com o IC697BEM711 usando um programa de software MS-DOS ou funcionalidade Windows. Após selecionar a configuração, o usuário será solicitado a confirmar a presença do RCM. Consulte sempre o Manual de Instalação do Controlador Programável antes de tentar qualquer instalação.

Sobre o IC697BEM711

O módulo IC697BEM711 é um módulo receptor de barramento. As características do módulo IC697BEM711 incluem uma interface de expansão de barramento paralelo de alta velocidade, suporte para 7 racks de expansão, isolamento de falhas do sistema, fácil configuração de software e suporte para manter o último estado da máquina. Três indicadores LED no módulo fornecem o status do módulo, bem como o status da porta de expansão do barramento e o status da expansão. Ao usar o módulo IC697BEM711, a expansão para um máximo de 7 racks PLC IC697 adicionais pode ser alcançada usando um total de 15 metros de cabo. O módulo IC697BEM711 ocupa um slot no chassi do PLC. Dois conectores são fornecidos no painel frontal do módulo: um conector é usado para conectar com o rack upstream ou CPU e o outro conector é usado para conectar a racks de expansão adicionais através de um arranjo em cadeia.

O módulo receptor de barramento IC697BEM711 precisa ser configurado usando a função de software de programação Windows ou MS-DOS. A corrente necessária do módulo é de 0,8 Amperes e o módulo também requer uma tensão de entrada de 5 Volts DC. A interface de expansão pode transmitir dados a até 500 kilobytes por segundo. Um cabo medindo até 15 metros pode ser usado com a interface de expansão. O módulo foi projetado para suportar o padrão VME C.1. Ao solicitar o módulo, o plugue terminador com o número de catálogo IC697ACC702 também pode ser solicitado. Além disso, os seguintes cabos de E/S podem ser solicitados: um cabo de 5 pés com o número de catálogo IC600WD005A, um cabo de 10 pés com o número de catálogo IC600WD010A, um cabo de 25 pés com o número de catálogo IC600WD025A e um cabo de 50 pés com o número de catálogo IC600WD050A. A energia do sistema deve ser desligada antes que o módulo IC697BEM711 seja inserido no slot designado para ele.
