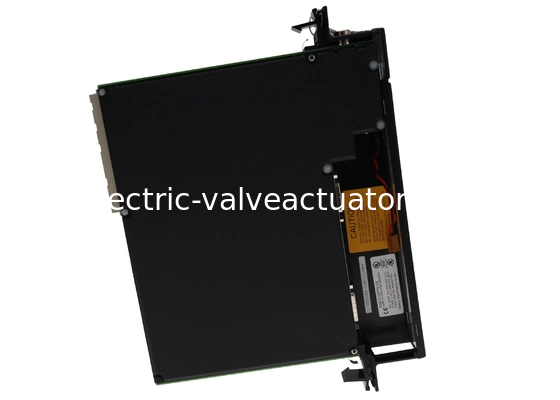

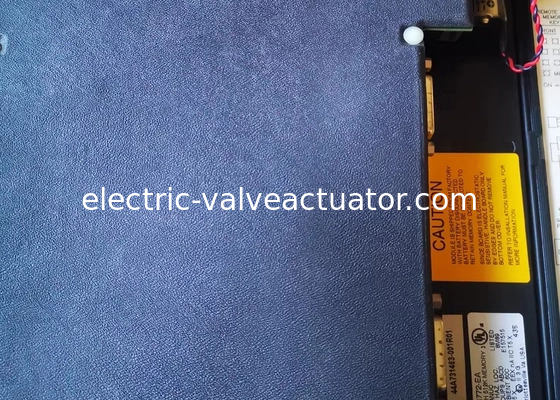

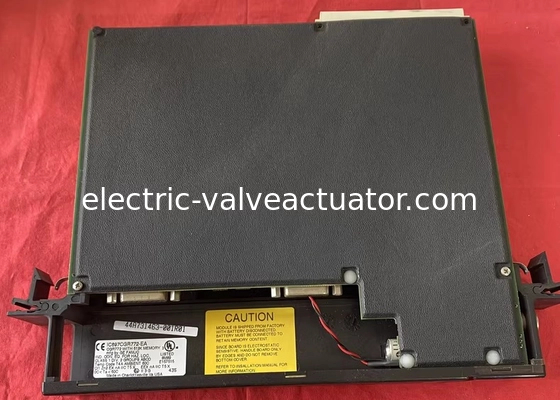

GE Fanuc IC697CGR772 CPU de Barramento Duplo Genius em Espera Ativa (Hot Standby) 486DX4 2K E/S Discretas 512K bytes

O IC697CGR772 é um módulo de Unidade Central de Processamento (CPU) de barramento duplo e hot-standby, pertencente à plataforma de Controlador Lógico Programável (PLC) da Série 90-70. Originalmente fabricado pela GE Fanuc Automation, o módulo agora faz parte da Emerson Automation após uma aquisição. Ele é projetado especificamente para aplicações que exigem alta disponibilidade e tolerância a falhas - quando emparelhado com outra CPU idêntica, ele oferece recursos redundantes importantes: transferência sem interrupção, sincronização automática, comunicação de backup redundante, comutação de uma varredura e eliminação de pontos únicos de falha.

Em sua essência, o IC697CGR772 apresenta um microprocessador 80486DX4 integrado, rodando a 96 MHz. Ele atinge um tempo de execução booleano de 0,4 microssegundos por função booleana e suporta cálculos matemáticos de ponto flutuante de 32 bits - permitindo o manuseio eficiente de aplicações industriais complexas. O módulo também possui um tempo de varredura rápido de 5,9 milissegundos, garantindo um controle em tempo real responsivo.

• Memória: Equipado com 512 KB de Memória de Acesso Aleatório (RAM), incluindo RAM CMOS com bateria, mantida pela bateria de lítio IC697ACC701. Esta bateria substituível também preserva a data e a hora do módulo. Um interruptor de proteção de memória integrado impede a modificação não intencional do conteúdo da memória quando ativado.
• Manipulação de E/S: Suporta até 2.048 entradas discretas, 2.048 saídas discretas e 8.000 E/Ss analógicas - tornando-o adequado para configurações de automação em larga escala. É totalmente compatível com todos os produtos de E/S GE Fanuc IC660/IC661 e IC697, permitindo a implementação de soluções de automação completas e flexíveis.

O IC697CGR772 oferece opções de comunicação versáteis para suportar conexões ponto a ponto e multi-drop:

• Portas Seriais: 1x porta RS232 e 2x interfaces RS485 (ambas as portas RS485 estão localizadas no painel frontal do módulo). Todas as portas seriais suportam nativamente o protocolo GE SNP.
• Porta de Rede: Uma porta RJ45 está incluída para conexões de rede.
• Configuração: A CPU pode ser facilmente conectada a um computador pessoal para configuração e programação. A programação é suportada via software baseado em MS-DOS, rodando em sistemas operacionais Windows.

• Comutação Manual: Um recurso dedicado permite a comutação manual entre módulos de comunicação para gerenciamento de rede flexível.
• Modos de Operação: Um interruptor de 3 posições permite que os operadores ajustem rapidamente o modo de operação do módulo (por exemplo, RUN/STOP).

A parte frontal do módulo é equipada com 7 indicadores LED, fornecendo visibilidade em tempo real de vários status e eventos do sistema (por exemplo, energia, comunicação, condições de falha). Além disso, o LED Module OK serve como um monitor de integridade da bateria: se uma bateria fraca for detectada, o LED não permanecerá aceso após a inicialização.
