Sensor de corrente Eddy de 9 metros de comprimento para medição de deslocamento axial no monitoramento da velocidade de rotação

Sensor de corrente Eddy de 9 metros de comprimento para medição de deslocamento axial no monitoramento da velocidade de rotação

Nome da marca:	Zhonghe
Número do modelo:	ZH3000Φ11
MOQ:	1
preço:	Negotiations

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Faixa de detecção:

4mm

Série:

ZH3000

Temperatura operacional:

20 (°C)

Tipo de sensor:

Corrente parasita

Detalhes da embalagem:

Nova caixa original

Destacar:

Sensor de corrente parasita de 9 metros de comprimento

Sensor de velocidade rotacional da sonda de Φ11mm

Medição de deslocamento axial Sensor de deslocamento

Descrição do produto

Sonda de sensor de corrente parasita de 9 metros série ZH3000 Φ11 (50)

Sensor avançado de medição de deslocamento axial para aplicações em máquinas rotativas industriais

Visão geral do produto

Os sensores de correntes parasitas da série ZH3000 combinam desempenho avançado com intercambialidade de componentes, apresentando suportes de montagem isolados em trilho DIN de alta densidade que economizam 50% de espaço em comparação com a montagem tradicional por parafuso. Compatível com os padrões API 670 (4ª edição) e certificado para ambientes perigosos com classificações à prova de explosão ExiaⅡCT2~T6.

Configuração do sistema

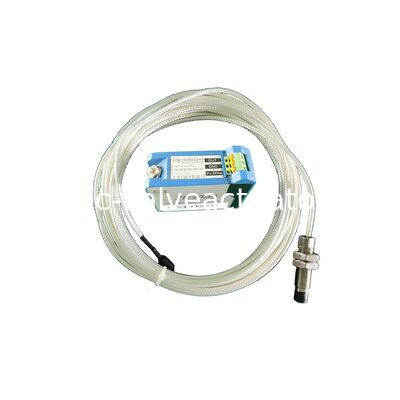

O sistema de sensor de correntes parasitas ZH3000 consiste em três componentes principais:

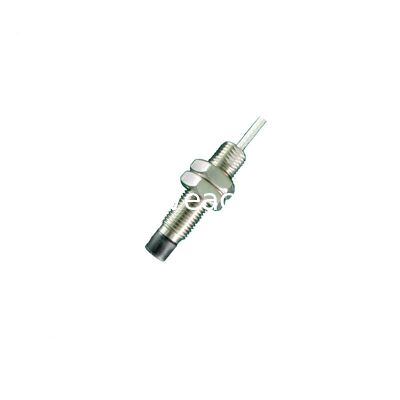

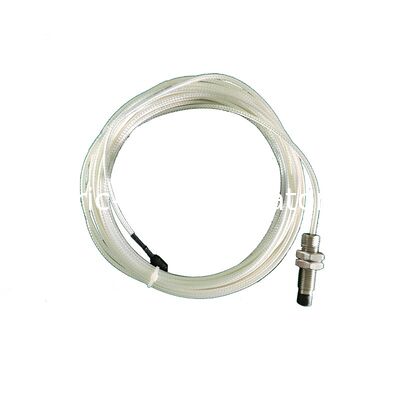

Sonda ZH3000:Disponível em diâmetros de Φ8mm, Φ11mm e Φ25mm com comprimentos de cabo de 1m ou 0,5m
Cabo de extensão ZH3000:Plugues autotravantes SMA com proteção à prova de óleo, disponíveis em comprimentos de 4m, 4,5m, 8m e 8,5m

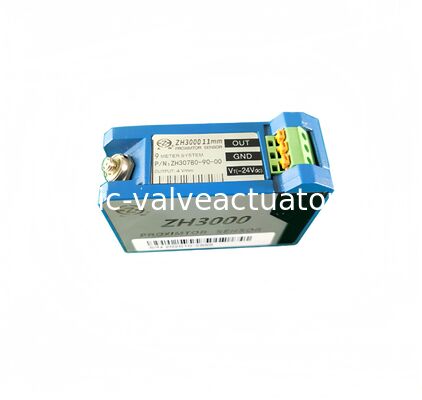

Pré-amplificador ZH3000:Componente central do sistema com circuitos de oscilação, detecção, filtragem e amplificação

Especificações Técnicas

Parâmetro	ZH3000 Φ8mm	ZH3000 Φ11mm	ZH3000 Φ25mm
Diâmetro da Sonda (mm)	8	11	27.1
Faixa Linear Estática (mm)	2	4	12,7
Sensibilidade Estática (V/mm)	8	4	0,8
Resposta de frequência	(0~15)kHz	(0~8)kHz	(0~3)kHz
Faixa de medição: folga do ponto médio (mm)	1,8	3	9
Faixa de medição: Tensão de ponto médio (V)	-10	-10	-7.08

Especificações Gerais

Fonte de energia:(-20 ~ 26)Vcc

Consumo de energia:12-15mA

Temperatura operacional:Pré-amplificador: -30℃~+70℃, Sonda: -40℃~+150℃

Temperatura de armazenamento:Pré-amplificador: -35℃~+100℃, Sonda: -40℃~+177℃

Proteção do gabinete:IP20 ou superior

Comprimento do cabo do sistema:5m ou 9m no total

Limite de altitude:<2000m

Propriedades Mecânicas

Material da sonda:Sulfeto de polifenileno (PPS)

Material da carcaça:1Cr18Ni9Ti de aço inoxidável

Material do cabo:Coaxial blindado com bainha externa FEP

Material do conector:Latão ou bronze berílio banhado a ouro

Material do pré-amplificador:ADC12

Resistência à tração da sonda:Máximo de 30 kg entre a capa protetora e a caixa

Raio mínimo de curvatura do cabo:25,4 mm (30 mm para cabo blindado)
