Transmissor de Proteção contra Vibração de Eixo SDJ-501 com Saída 4-20mA e Relé de Alarme de Dois Estágios para Monitoramento em Tempo Real de Máquinas Rotativas

Name: Transmissor de Proteção contra Vibração de Eixo SDJ-501 com Saída 4-20mA e Relé de Alarme de Dois Estágios para Monitoramento em Tempo Real de Máquinas Rotativas
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: SDJ-501
Price: 1.00 USD
Availability: InStock

Nome da marca:	OEM
Número do modelo:	SDJ-501
MOQ:	1
preço:	Negotiations

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Detalhes da embalagem:

Nova caixa original

Destacar:

Transmissor de proteção contra vibração do eixo de saída 4-20mA

Transmissor de monitoramento de velocidade de relé de alarme de dois estágios

Sensor de velocidade rotacional de monitoramento em tempo real

Descrição do produto

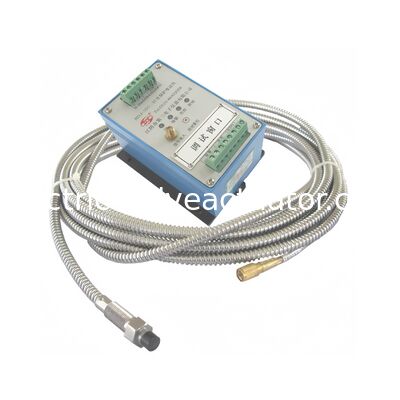

Transmissor de Proteção contra Vibração de Eixo SDJ-501

O SDJ-501 é um transmissor de monitoramento e proteção de velocidade de canal único projetado para máquinas rotativas com mancais deslizantes. Este transmissor avançado fornece medição e proteção em tempo real da velocidade de rotação para equipamentos, incluindo turbinas a vapor, ventiladores, compressores, motores e bombas.

Principais Aplicações

Ideal para máquinas rotativas com vários mancais deslizantes, incluindo turbinas a vapor, ventiladores, compressores, motores, bombas e equipamentos industriais semelhantes.

Recursos da Interface de Saída

Terminais de saída 4-20mA (4-20mA "+" e "-")
Displays LED no local mostrando o status operacional da máquina (OK, alarme, intertravamento PERIGO, desconexão QUEBRA)
Terminais de saída de relé de alarme de dois estágios isolados SPDT
Valores de vibração exibidos no local e via sistemas PLC ou DCS
Saída bufferizada do sinal original para instrumentos de monitoramento de status
Opções flexíveis de fonte de alimentação: 24VDC, 220VAC ou 110VAC

Sistema de Monitoramento Contínuo de Velocidade

O SDJ-501 fornece medição em tempo real da velocidade do rotor enquanto simultaneamente emite dois níveis de alarmes. Isso permite a detecção precoce e a proteção de máquinas rotativas, estendendo a vida útil do equipamento e reduzindo os requisitos de manutenção.

Instalação e Configuração

Para unidades com sistemas de sonda de corrente parasita existentes, a instalação envolve conexão de fiação simples e configuração do ponto de alarme. O ponto de medição requer uma ranhura gravada no eixo (profundidade mínima de 2,5 cm e largura de 7 mm) para instalação da sonda.

Pré-Calibrado de Fábrica

Todos os parâmetros são pré-ajustados e calibrados antes de sair da fábrica. Normalmente, nenhum ajuste ou calibração adicional é necessário após a instalação - basta conectar os cabos correspondentes para operação imediata.

Parâmetros Ajustáveis

Configurações de ponto de alarme de dois estágios
Ponto zero da saída 4-20mA "ZERO"
Calibração da faixa de escala completa do instrumento
Funcionalidade de reinicialização do alarme ("RESET")

Especificações Técnicas

Tipo de Saída	4-20mA Ativo
Carga Máxima	Até 750Ω
Configuração de Fiação	Transmissor de proteção de 3 fios
Tipo de Relé	SPDT (single-pole double-throw)
Carga Máxima do Relé	2A
Requisito de Aterramento	Sistema de aterramento de ponto único

Opções de Personalização

O transmissor de proteção SDJ-501 pode ser personalizado para atender a vários requisitos de campo, com diferentes faixas de escala completa disponíveis para selecionar valores totais de velocidade. Uma opção de baixa frequência também é fornecida para medir a velocidade zero de turbinas a vapor.

Nota: Para opções de fonte de alimentação 220VAC ou 110VAC, uma fonte de alimentação conversora DC +24V separada é necessária para alimentação isolada.
